Зарядний пристрій регенеративних патронів протигазів

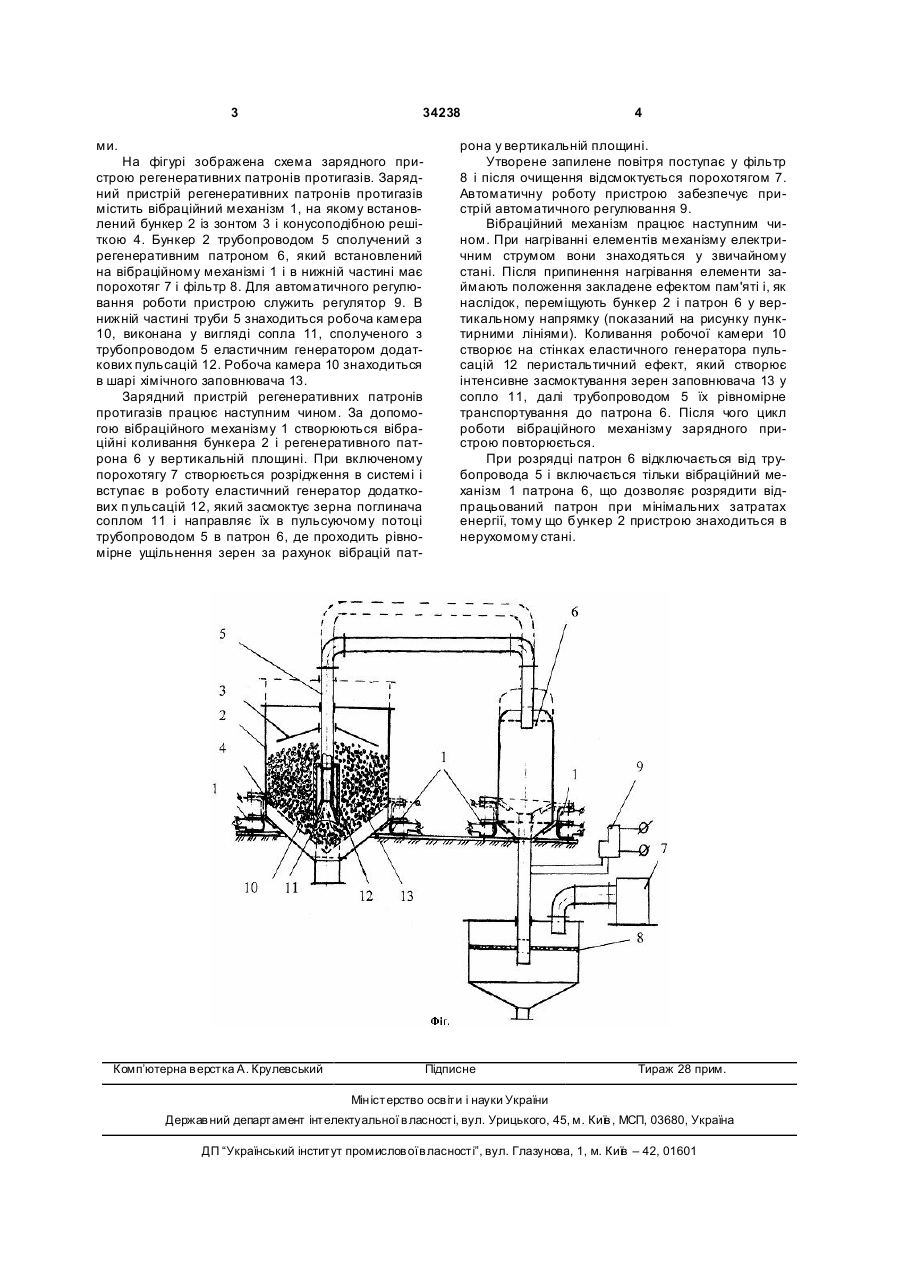

Зарядний пристрій регенеративних патронів протигазів, що містить вібраційний механізм, бункер із зонтом, конусоподібною решіткою й трубопроводом, регенеративний патрон, порохотяг, фільтр, регулятор автоматичної роботи, який відрізняється тим, що вібраційний механізм виконаний із матеріалу з закладеним ефектом пам'яті форми, наприклад нітинолу, а тр убопровід оснащений циліндричною робочою камерою, виконаною у вигляді сопла, сполученого із трубопроводом еластичним генератором додаткових пульсацій. (19) (21) u200714268 (22) 19.12.2007 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ЮРИМ МИКОЛА ФЕДОРОВИЧ, UA, СИБІРНИЙ АНДРІЙ ВОЛОДИМИРОВИЧ, UA, МАРТИНЯК ОЛЕГ-РОМАН ВОЛОДИ МИРОВИЧ, UA, ХАНИК ЯРОСЛАВ МИКОЛАЙОВИЧ, U A, ГРИНЧИШИН НАТАЛІЯ МИКОЛАЇВН А, U A, ФІЛЯК ОКС АНА СТЕПАНІВНА, U A (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ БЕЗПЕКИ ЖИТТЄДІЯЛЬНОСТІ, UA 3 34238 ми. На фігурі зображена схема зарядного пристрою регенеративних патронів протигазів. Зарядний пристрій регенеративних патронів протигазів містить вібраційний механізм 1, на якому встановлений бункер 2 із зонтом 3 і конусоподібною решіткою 4. Бункер 2 трубопроводом 5 сполучений з регенеративним патроном 6, який встановлений на вібраційному механізмі 1 і в нижній частині має порохотяг 7 і фільтр 8. Для автоматичного регулювання роботи пристрою служить регулятор 9. В нижній частині труби 5 знаходиться робоча камера 10, виконана у вигляді сопла 11, сполученого з трубопроводом 5 еластичним генератором додаткових пульсацій 12. Робоча камера 10 знаходиться в шарі хімічного заповнювача 13. Зарядний пристрій регенеративних патронів протигазів працює наступним чином. За допомогою вібраційного механізму 1 створюються вібраційні коливання бункера 2 і регенеративного патрона 6 у вертикальній площині. При включеному порохотягу 7 створюється розрідження в системі і вступає в роботу еластичний генератор додаткових п ульсацій 12, який засмоктує зерна поглинача соплом 11 і направляє їх в пульсуючому потоці трубопроводом 5 в патрон 6, де проходить рівномірне ущільнення зерен за рахунок вібрацій пат Комп’ютерна в ерстка А. Крулевський 4 рона у вертикальній площині. Утворене запилене повітря поступає у фільтр 8 і після очищення відсмоктується порохотягом 7. Автоматичну роботу пристрою забезпечує пристрій автоматичного регулювання 9. Вібраційний механізм працює наступним чином. При нагріванні елементів механізму електричним струмом вони знаходяться у звичайному стані. Після припинення нагрівання елементи займають положення закладене ефектом пам'яті і, як наслідок, переміщують бункер 2 і патрон 6 у вертикальному напрямку (показаний на рисунку пунктирними лініями). Коливання робочої камери 10 створює на стінках еластичного генератора пульсацій 12 перистальтичний ефект, який створює інтенсивне засмоктування зерен заповнювача 13 у сопло 11, далі трубопроводом 5 їх рівномірне транспортування до патрона 6. Після чого цикл роботи вібраційного механізму зарядного пристрою повторюється. При розрядці патрон 6 відключається від трубопровода 5 і включається тільки вібраційний механізм 1 патрона 6, що дозволяє розрядити відпрацьований патрон при мінімальних затратах енергії, тому що бункер 2 пристрою знаходиться в нерухомому стані. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
