Спосіб розспоряджання патронів стрілецької зброї та пострілів автоматичних гармат і пристрій для його здійснення
Номер патенту: 66661
Опубліковано: 17.05.2004
Автори: Александров Леонід Миколайович, Черних Володимир Митрофанович, Павлюков Валерій Васильович, Кур'ян Леонід Миколайович
Формула / Реферат
1. Спосіб розспоряджання патронів стрілецької зброї та пострілів автоматичних гармат шляхом деформування гільзи, який відрізняється тим, що спочатку патрони або постріли розміщують в основі, частини якої фіксують їх різьбовими тягами, далі на кулі або снаряди насувають накладку та приводять її в рух у межах обмежувачів, створюючи момент осьового перегинання кулі в гільзі, операцію повторюють 2-3 рази, забезпечуючи роз'єднання куль з гільзами, після чого накладку знімають, а отримані елементи - кулі або снаряди, порох та гільзи укладають роздільно в спеціальну тару.

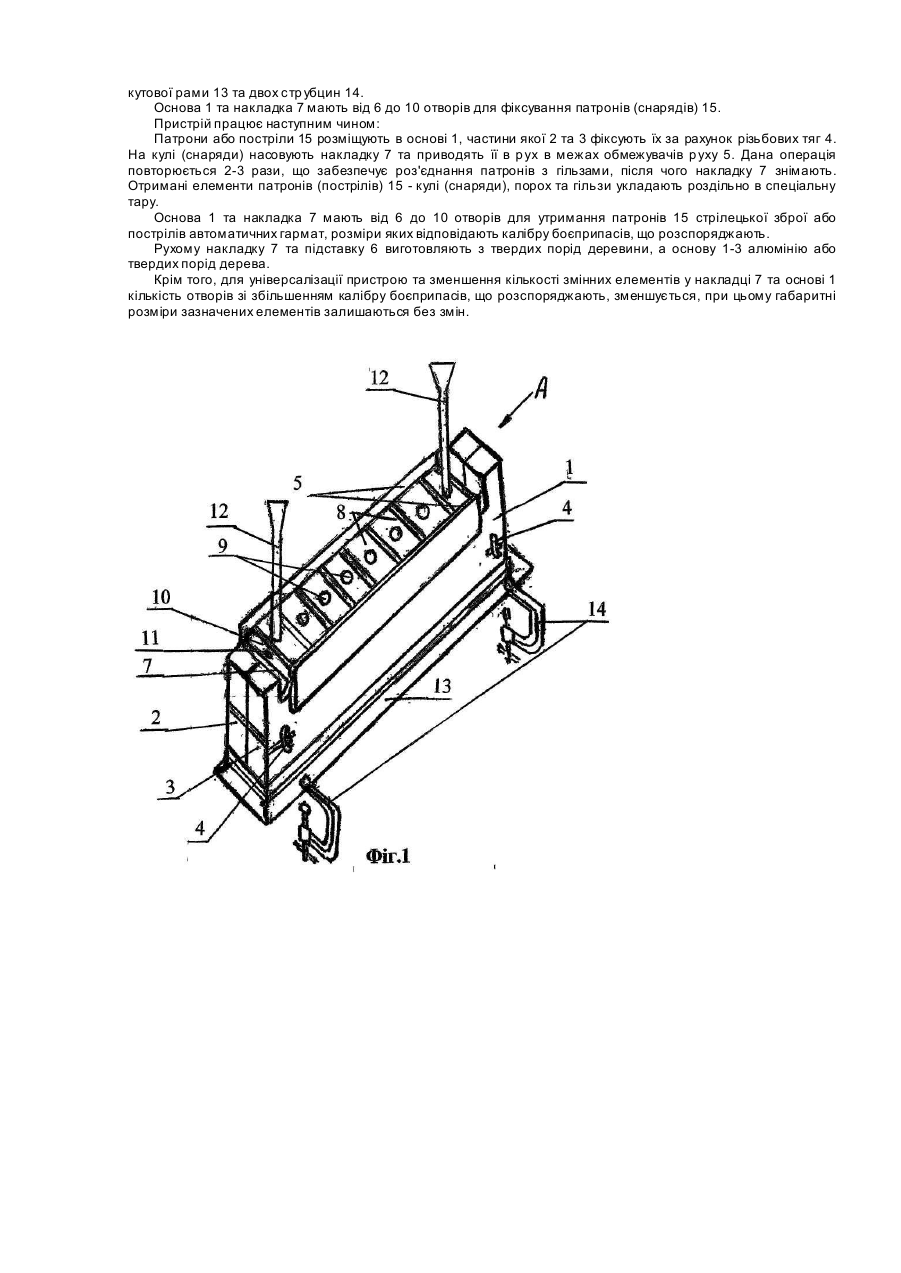

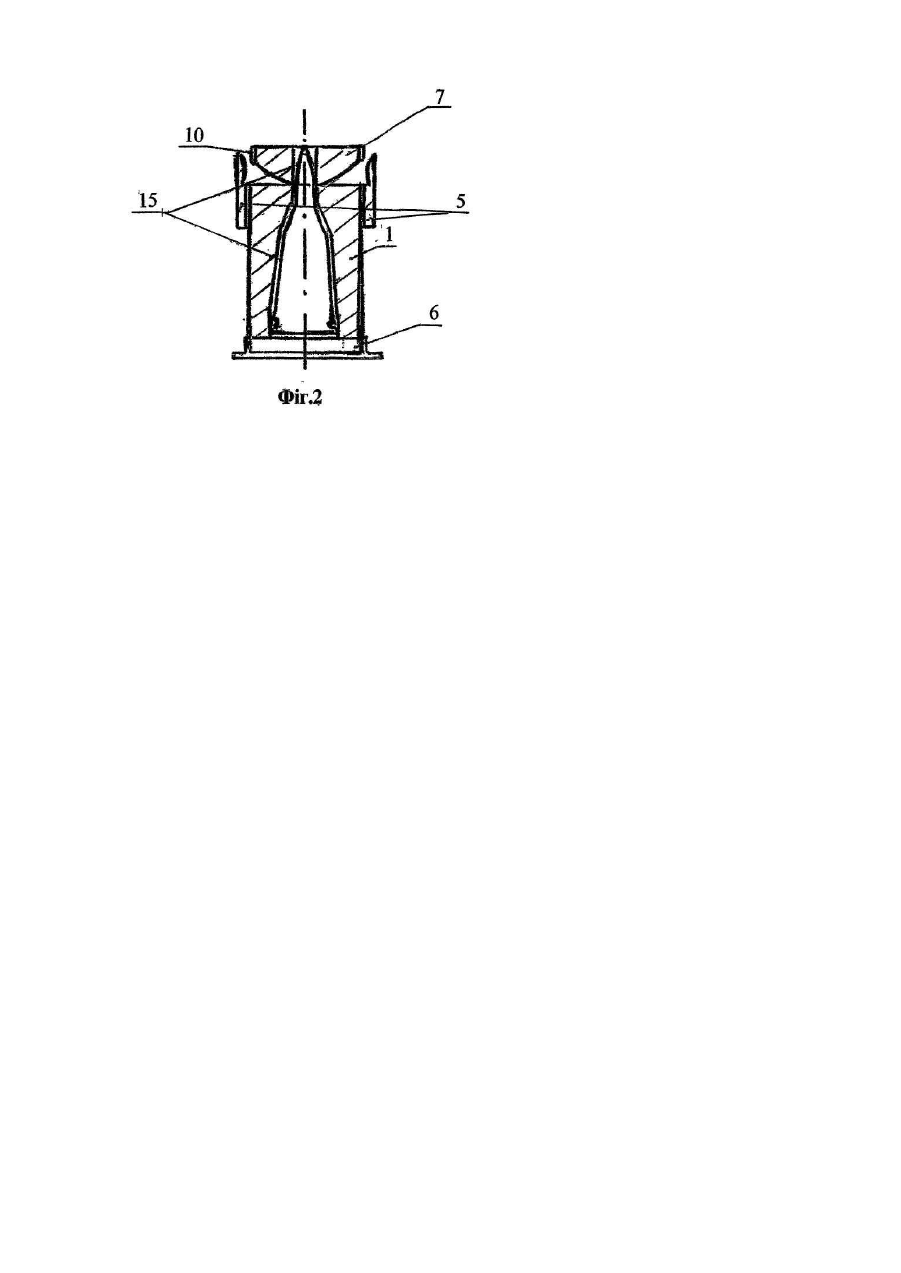

2. Пристрій для розспоряджання патронів стрілецької зброї та пострілів автоматичних гармат, що містить основу з отворами для патронів або пострілів, засіб фіксації і важіль, який відрізняється тим, що він додатково містить підставку, накладку, яка виконана з можливістю руху і яка складається з одного моноблока або декількох блоків з отворами, діаметри яких відповідають діаметрам отворів основи і які розміщені на одній осі з ними, кутової рами, що має різьбові механізми притискання, та двох ручок, які виконують функцію важелів, при цьому основа складається з двох однакових частин фіксації патронів або пострілів, які жорстко закріплені одна до одної різьбовими тягами, до кожної з частин основи прикріплені обмежувачі руху, причому підставка та основа виконані з можливістю фіксації до рівної поверхні за допомогою другої кутової рами та двох струбцин.
3. Пристрій за п. 2, який відрізняється тим, що накладка та підставка виконані з твердих порід дерева.
4. Пристрій за п. 2, який відрізняється тим, що основа виконана з алюмінію або з твердих порід дерева.
5. Пристрійза п. 2, який відрізняється тим, що кількість отворів основи та накладки становить від 6 до 10.
6. Пристрій за пп. 1 або 5, який відрізняється тим, що діаметри отворів відповідають калібру боєприпасів, що розспоряджають.
Текст
Винахід належить до спеціальної збройної техніки в галузі боєприпасів і може бути використаний для розспоряджання патронів стрілецької зброї та пострілів автоматичних гармат калібру від 5,45мм до 30мм шляхом розвальцювання гільзи, що утримує кулю або снаряд, без наступного осьового механічного навантаження. Відомо універсальний спосіб розспоряджання боєприпасів та вибухови х речовин усіх типів, що оснований на використанні струменю рідини для розділення оболонки боєприпасу та вимивання вибухової речовини [Патент №4128703, Німеччина, МПК 42 В 33/06]. Недоліками даного способу є неможливість використання отриманих компонентів боєприпасів вдруге через їх взаємодію та перемішування з рідиною і значні енергетичні та економічні затрати. У виробництві по розспоряджанню боєприпасів механічним способом застосовують руйн ування з'єднання патрон - гільза шляхом осьового розтягування [Паспорт станка ПР-103, ТУ №107, розроблений ЦКБ ГАУ МО СРСР, затверджений 12.11.55]. Недоліком даного способу є необхідність прикладання значного зусилля для розтягування з'єднання патрон - гільза, що призводить до значного збільшення маси обладнання та його габаритів. Найближчим до способу, що заявляється, є спосіб розділення стрілково-гарматного унітарного патрону, який полягає в тому, що спочатку здійснюють послідовне деформування гільзи за рахунок створення згинального та крутильного моментів відносно осі снаряду із застосуванням зворотно-поступального руху патрону з обертовим моментом для кулі (снаряду), а потім розділяють кулю (снаряд) та гільзу шляхом прикладання осьового механічного навантаження [патент РФ №2122706, F42B 33/06,1998]. Недоліками зазначеного способу є його недостатні технологічні можливості та економічність. Відомо пристрій для демонтажу стрілково-гарматних унітарних патронів, що містить станіну, на якій закріплено механізми передачі та лафет, в якому змонтовано механізми передачі та зіркоподібний шестистрічковий казенник із затворами, виконаний з можливістю здійснення обертового та зворотнопоступового руху, змінні елементи для захвату патронів різного типорозміру, кулеприймальний елемент, виконаний у вигляді двох щілинних лотків. В нижній частині лафету розміщено механізм відділення головної частини патронів у вигляді копіра та упору, у верхній частині лафету розміщено знімач, що вилучає гільзу з казенника [патент РФ №0004163, F42B 33/06,1997]. Недоліком цього пристрою є велика металомісткість, а також велика маса та габарити при розспоряджанні великих калібрів боєприпасів. Найближчим за технічною суттю до пристрою, що заявляється, є прес для розлаштування патронів, що має основу із закріпленою на ній стійкою, важіль, напрямний пристрій, засіб фіксації кулі та гніздо під гільзу, яке жорстко зафіксоване на основі [патент US 4005630, F 42 В 33/06 1977]. Недоліком цього пресу, як і попереднього пристрою, є велика металомісткість та складність в експлуатації. В основу винаходу поставлено задачу підвищення технологічних можливостей та економічності способу. Другу задачу, яку поставлено в основу винаходу, - зменшення металомісткості пристрою, одержання простоти в експлуатації та при виготовленні, забезпечення мобільності. Поставлену задачу вирішують тим, що у способі розспоряджання патронів стрілецької зброї та пострілів автоматичних гармат шляхом деформування гільзи, згідно з винаходом, спочатку патрони або постріли розміщують в основі, частини якої фіксують їх різьбовими тягами, далі на кулі або снаряди насувають накладку та приводять її в рух у межах обмежувачів, створюючи момент осьового перегинання кулі в гільзі, операцію повторюють 2-3 рази, забезпечуючи роз'єднання патрона з гільзою, після чого накладку знімають, а отримані елементи - кулі або снаряди, порох та гільзи укладають роздільно в спеціальну тару. Другу поставлену задачу вирішують тим, що пристрій для розспоряджання патронів стрілецької зброї та пострілів автоматичних гармат, що містить основу з отворами для патронів або пострілів, засіб фіксації, важіль, згідно з винаходом, додатково містить підставку, накладку, яку виконано з можливістю руху і яка складається з одного моноблоку або декількох блоків з отворами, діаметри яких відповідають діаметрам отворів основи і які розміщено на одній осі з ними, кутової рами, що має різьбові механізми притискання, та двох ручок, які виконують функцію важелів, основа складається з двох однакових частин фіксації патронів або пострілів, які жорстко закріплено одна до одної різьбовими тягами, до кожної з частин основи прикріплено обмежувачі руху, причому підставку та основу виконано з можливістю фіксації до рівної поверхні за допомогою другої кутової рами та двох стр убцин. Накладку та підставку виконано з твердих порід деревини. Основу може бути виконано з алюмінію або з твердих порід деревини. Кількість отворів основи та накладки становить від 6 до 10. Діаметри отворів відповідають калібру боєприпасів, що розспоряджують. Спосіб, що пропонується, у порівнянні з прототипом забезпечує розділення патрону (пострілу) за рахунок деформування гільзи шляхом створення моменту осьового перегинання кулі (снаряду) в гільзі. Перевага даного пристрою для патронів стрілецької зброї та пострілів автоматичних гармат калібру від 5,45мм до 30мм у його малій металоємкості, простоті в експлуатації та при виготовленні, економічності, малій вазі та мобільності. Винахід пояснюється кресленнями. На Фіг.1 зображено пристрій для розспоряджання патронів стрілецької зброї та пострілів автоматичних гармат; на Фіг.2 - вигляд А Фіг.1 . Пристрій містить основу 1, що складається з двох однакових частин 2 та 3 фіксації патронів або пострілів, які жорстко закріплено одна до одної різьбовими тягами 4. До кожної з частин 2 та 3 основи 1 прикріплено обмежувачі руху 5. Пристрій містить підставку 6, накладку 7, яку виконано з можливістю руху і яка складається з одного моноблоку або декількох блоків 8 з отворами 9, діаметри яких відповідають діаметрам отворів основи 1 і розміщено на одній осі з ними, кутової рами 10, що має різьбові механізми притискання 11, та двох р учок 12, які виконують функцію важелів. Підставку 6 та основу 1 виконано з можливістю фіксації до будь-якої рівної поверхні за допомогою другої кутової рами 13 та двох стр убцин 14. Основа 1 та накладка 7 мають від 6 до 10 отворів для фіксування патронів (снарядів) 15. Пристрій працює наступним чином: Патрони або постріли 15 розміщують в основі 1, частини якої 2 та 3 фіксують їх за рахунок різьбових тяг 4. На кулі (снаряди) насовують накладку 7 та приводять її в р ух в межах обмежувачів р уху 5. Дана операція повторюється 2-3 рази, що забезпечує роз'єднання патронів з гільзами, після чого накладку 7 знімають. Отримані елементи патронів (пострілів) 15 - кулі (снаряди), порох та гільзи укладають роздільно в спеціальну тару. Основа 1 та накладка 7 мають від 6 до 10 отворів для утримання патронів 15 стрілецької зброї або пострілів автоматичних гармат, розміри яких відповідають калібру боєприпасів, що розспоряджають. Рухому накладку 7 та підставку 6 виготовляють з твердих порід деревини, а основу 1-3 алюмінію або твердих порід дерева. Крім того, для універсалізації пристрою та зменшення кількості змінних елементів у накладці 7 та основі 1 кількість отворів зі збільшенням калібру боєприпасів, що розспоряджають, зменшується, при цьому габаритні розміри зазначених елементів залишаються без змін.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for disequipping charges for hand arms and shots for self-firer guns and appliance for its implementation
Автори англійськоюPavliukov Valerii Vasyliovych, Chernykh Volodymyr Mytrofanovych
Назва патенту російськоюСпособ расснаряжения патронов стрелкового оружия и выстрелов автоматических пушек и устройство для его осуществления
Автори російськоюПавлюков Валерий Васильевич, Черных Владимир Митрофанович
МПК / Мітки
МПК: F42B 33/06
Мітки: гармат, розспоряджання, пристрій, спосіб, патронів, автоматичних, зброї, здійснення, стрілецької, пострілів
