Пристрій відображення графічної інформації

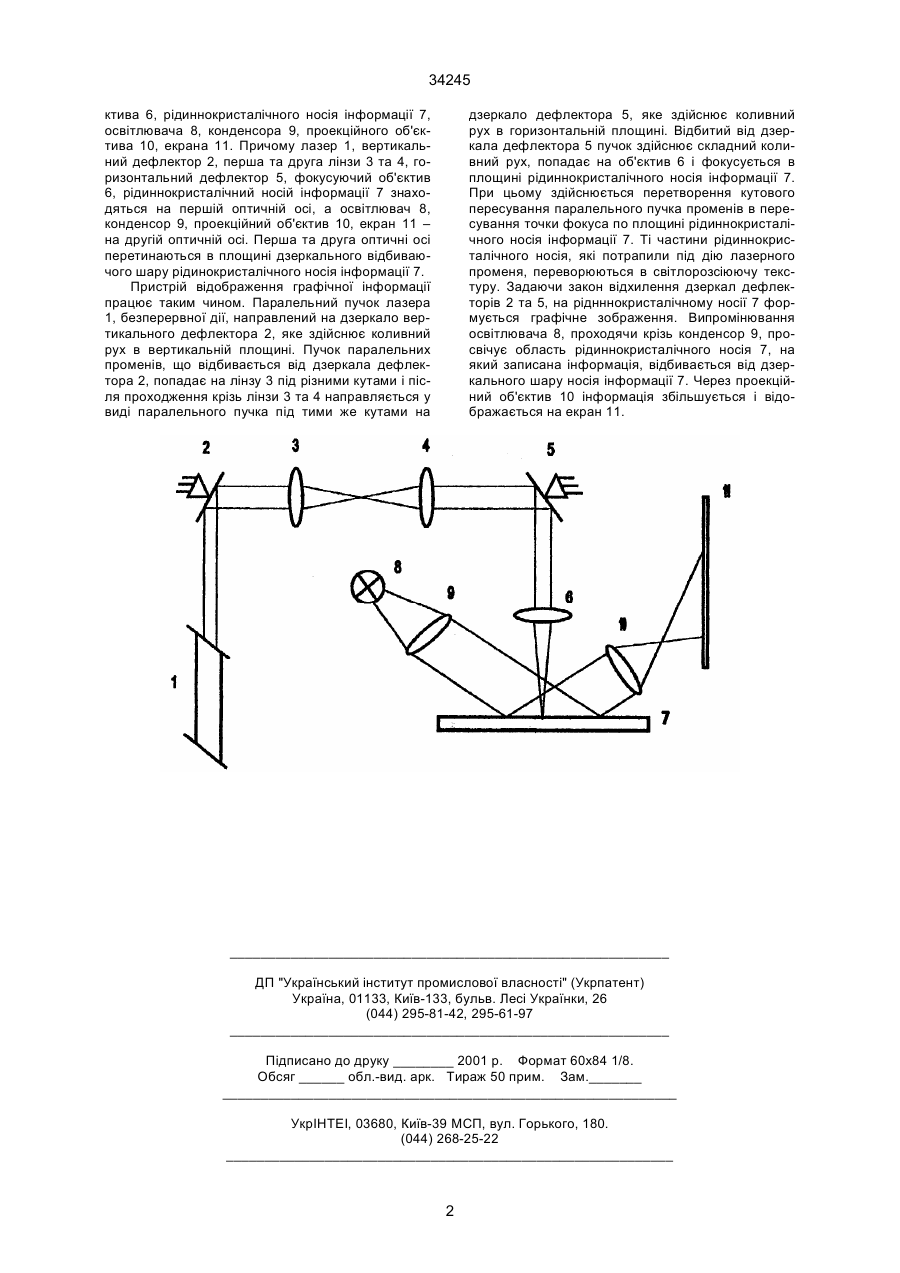

Пристрій відображення графічної інформації, що містить послідовно розташовані на першій оп 34245 ктива 6, рідиннокристалічного носія інформації 7, освітлювача 8, конденсора 9, проекційного об'єктива 10, екрана 11. Причому лазер 1, вертикальний дефлектор 2, перша та друга лінзи 3 та 4, горизонтальний дефлектор 5, фокусуючий об'єктив 6, рідиннокристалічний носій інформації 7 знаходяться на першій оптичній осі, а освітлювач 8, конденсор 9, проекційний об'єктив 10, екран 11 – на другій оптичній осі. Перша та друга оптичні осі перетинаються в площині дзеркального відбиваючого шару рідинокристалічного носія інформації 7. Пристрій відображення графічної інформації працює таким чином. Паралельний пучок лазера 1, безперервної дії, направлений на дзеркало вертикального дефлектора 2, яке здійснює коливний рух в вертикальній площині. Пучок паралельних променів, що відбивається від дзеркала дефлектора 2, попадає на лінзу 3 під різними кутами і після проходження крізь лінзи 3 та 4 направляється у виді паралельного пучка під тими же кутами на дзеркало дефлектора 5, яке здійснює коливний рух в горизонтальній площині. Відбитий від дзеркала дефлектора 5 пучок здійснює складний коливний рух, попадає на об'єктив 6 і фокусується в площині рідиннокристалічного носія інформації 7. При цьому здійснюється перетворення кутового пересування паралельного пучка променів в пересування точки фокуса по площині рідиннокристалічного носія інформації 7. Ті частини рідиннокристалічного носія, які потрапили під дію лазерного променя, переворюються в світлорозсіюючу текстуру. Задаючи закон відхилення дзеркал дефлекторів 2 та 5, на ріднннокристалічному носії 7 формується графічне зображення. Випромінювання освітлювача 8, проходячи крізь конденсор 9, просвічує область рідиннокристалічного носія 7, на який записана інформація, відбивається від дзеркального шару носія інформації 7. Через проекційний об'єктив 10 інформація збільшується і відображається на екран 11. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
