Пристрій для вимірювання електричного струму

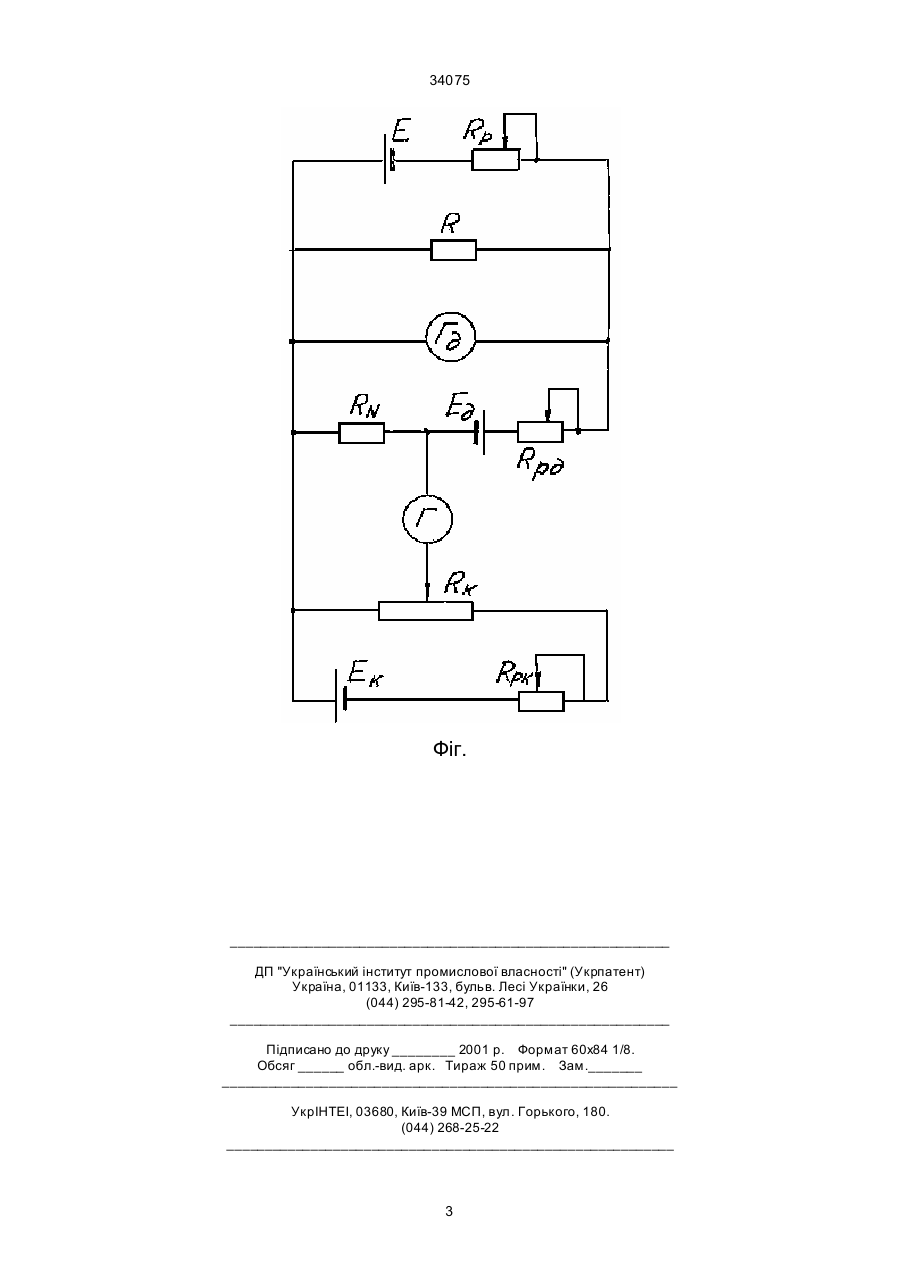

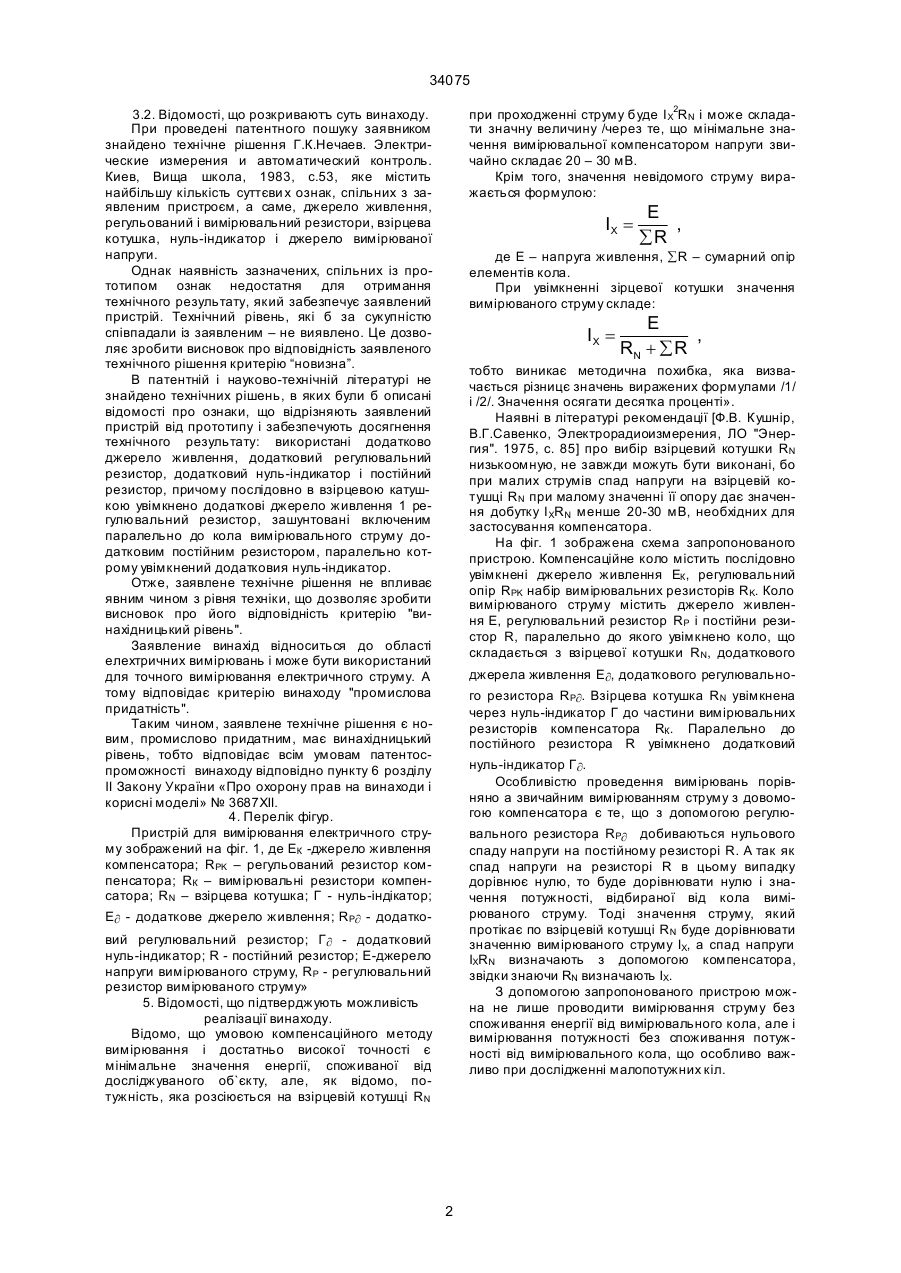

Пристрій для вимірювання електричного струму, що складається з послідовно увімкнених дже 34075 при проходженні струму буде І Х2RN і може складати значну величину /через те, що мінімальне значення вимірювальної компенсатором напруги звичайно складає 20 – 30 мВ. Крім того, значення невідомого струму виражається формулою: 3.2. Відомості, що розкриваютъ суть винаходу. При проведені патентного пошуку заявником знайдено технічне рішення Г.К.Нечаев. Электрические измерения и автоматический контроль. Киев, Вища школа, 1983, с.53, яке містить найбільшу кількість суттєви х ознак, спільних з заявленим пристроєм, а саме, джерело живлення, регульований і вимірювальний резистори, взірцева котушка, нуль-індикатор і джерело вимірюваної напруги. Однак наявність зазначених, спільних із прототипом ознак недостатня для отримання технічного результату, який забезпечує заявлений пристрій. Технічний рівень, які б за сукупністю співпадали із заявленим – не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію “новизна”. В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату: використані додатково джерело живлення, додатковий регулювальний резистор, додатковий нуль-індикатор і постійний резистор, причому послідовно в взірцевою катушкою увімкнено додаткові джерело живлення 1 регулювальний резистор, зашунтовані включеним паралельно до кола вимірювального струму додатковим постійним резистором, паралельно котрому увімкнений додатковия нуль-індикатор. Отже, заявлене технічне рішення не впливає явним чином з рівня техніки, що дозволяє зробити висновок про його відповідність критерію "винахідницький рівень". Заявление винахід відноситься до області елехтричних вимірювань і може бути використаний для точного вимірювання електричного струму. А тому відповідає критерію винаходу "промислова придатність". Таким чином, заявлене технічне рішення є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу відповідно пункту 6 розділу ІІ Закону України «Про охорону прав на винаходи і корисні моделі» № 3687ХІІ. 4. Перелік фігур. Пристрій для вимірювання електричного струму зображений на фіг. 1, де ЕК -джерело живлення компенсатора; RPK – регульований резистор компенсатора; RК – вимірювальні резистори компенсатора; RN – взірцева котушка; Г - нуль-індікатор; IX = E , åR де Е – напруга живлення, åR – сумарний опір елементів кола. При увімкненні зірцевої котушки значення вимірюваного струму складе: IX = E , RN + å R тобто виникає методична похибка, яка визвачається різницє значень виражених формулами /1/ і /2/. Значення осягати десятка проценті». Наявні в літературі рекомендації [Ф.В. Кушнір, В.Г.Савенко, Электрорадиоизмерения, ЛО "Энергия". 1975, с. 85] про вибір взірцевий котушки RN низькоомную, не завжди можуть бути виконані, бо при малих струмів спад напруги на взірцевій котушці RN при малому значенні її опору дає значення добутку I XRN менше 20-30 мВ, необхідних для застосування компенсатора. На фіг. 1 зображена схема запропонованого пристрою. Компенсаційне коло містить послідовно увімкнені джерело живлення ЕК, регулювальний опір RPK набір вимірювальних резисторів RK. Коло вимірюваного струму містить джерело живлення Е, регулювальний резистор RP і постійни резистор R, паралельно до якого увімкнено коло, що складається з взірцевої котушки RN, додаткового джерела живлення Е¶, додаткового регулювального резистора RP¶. Взірцева котушка RN увімкнена через нуль-індикатор Г до частини вимірювальних резисторів компенсатора RК. Паралельно до постійного резистора R увімкнено додатковий нуль-індикатор Г ¶. Особливістю проведення вимірювань порівняно а звичайним вимірюванням струму з довомогою компенсатора є те, що з допомогою регулювального резистора RP¶ добиваються нульового спаду напруги на постійному резисторі R. А так як cпад напруги на резисторі R в цьому випадку дорівнює нулю, то буде дорівнювати нулю і значення потужності, відбираної від кола вимірюваного струму. Тоді значення струму, який протікає по взірцевій котушці RN буде дорівнювати значенню вимірюваного струму ІХ, а спад напруги ІХRN визначають з допомогою компенсатора, звідки знаючи RN визначають IX. З допомогою запропонованого пристрою можна не лише проводити вимірювання струму без споживання енергії від вимірювального кола, алеі вимірювання потужності без споживання потужності від вимірювального кола, що особливо важливо при дослідженні малопотужних кіл. Е¶ - додаткове джерело живлення; RP¶ - додатковий регулювальний резистор; Г ¶ - додатковий нуль-індикатор; R - постійний резистор; Е-джерело напруги вимірюваного струму, RP - регулювальний резистор вимірюваного cтруму» 5. Відомості, що підтверджують можливість реалізації винаходу. Відомо, що умовою компенсаційного методу вимірювання і достатньо високої точності є мінімальне значення енергії, споживаної від досліджуваного об`єкту, але, як відомо, потужність, яка розсіюється на взірцевій котушці RN 2 34075 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
