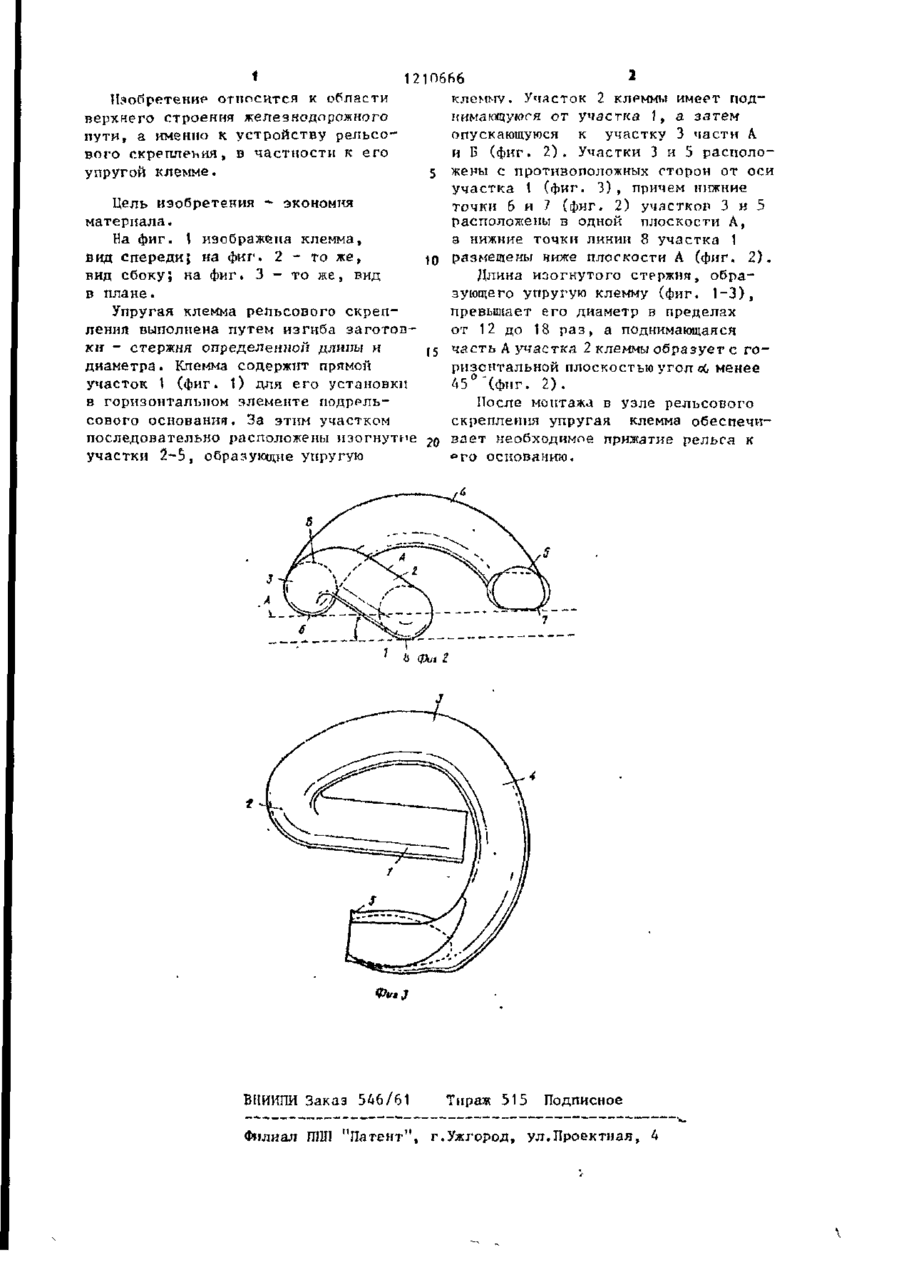

КЛЕММА РЕЛЬСОВОГО СКРЕПЛЕНИЯ, выполненная путей изгиба стержня с образованием упругого элемента, содержащего прямой первый участок для установки в горизонтальном положении, расположенные за ним последовательно изогнутые второй, третий, четвертый '4 и пятый участки, причем второй участ ток имеет поднимающуюся от первого участка, а затем опускающуюся к третьему участку части, третий и пятый участки, при виде на клемму в плане, расположены с противоположных сторон от оси первого участка, нижние точки третьего и пятого-участков расположены в одной горизонтальной плоскости, а нижние точки первого участка размещены ниже этой плоскости, о т л и ч а ю щ а я с я тем, что, с целью экономии материала, отногоение длины стержня к его диаметру составляет 12-18, а поднимающаяся часть второго участка направлена под углом менее 45 к указанной горизонтальной плоскости. * 12Ш666 Изобретение относится к области клемму. Участок 2 клеммы имеет поднимающуюся от участка 1, а затем верхнего строения железнодорожного опускающуюся к участку 3 части А пути, а именно к устройству рельсои Б (фиг. 2 ) . Участки 3 и 5 располового скрепления, в частности к его упругой клемме. 5 жены с противоположных сторон от оси участка 1 (фиг. 3 ) , причем нижние Цель изобретения - экономия точки 6 и 7 (фиг. 2) участков 3 и 5 материала. расположены в одной плоскости А, На фиг. 1 изображена клемма, э нижние точки линии 8 участка 1 вид спередиЇ на фиг. 2 - то же, ^ размещены ниже плоскости А (фиг. 2 ) . вид сбоку; на фиг. 3 - то же, вид Длина изогнутого стержня, обрав плане. зующего упругую клемму (фиг. 1-3), превышает его диаметр в пределах Упругая клемма рельсового скрепот 12 до 18 р а з , а поднимающаяся ления выполнена путем изгиба з а г о т о в ки - стержня определенной длины и ( 5 часть А участка 2 клеммы образует с г о ризонтальной плоскостью угол с менее С диаметра. Клемма содержит прямой 45° '(фиг. 2 ) . участок 1 (фиг. 1) для его установки в горизонтальном элементе подрельПосле монтажа в узле рельсового сового основания. За этим участком скрепления упругая клемма обеспечипоследовательно расположены изогнутее ? о вает необходимое прижатие рельса к участки 2-5, образующие упругую °го основанию. 1 6 фиг 2 ВНИИПИ Заказ 566/61 Тираж 515 Подписное Филиал ШП "Патент", г.Ужгород, ул.Проектная, k 1
