Шпіндельний вузол шліфувального верстата

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 245

Опубліковано: 30.04.1993

Автори: Довгий Олександр Семенович, Тараненко Микола Степанович, Пізенцалі Антон Дмитрович, Синяговський Іван Іванович, Захарченко Юрій Петрович

Завантажити PDF файл.

Формула / Реферат

Формула изобретения

Шпиндельный узел шлифовального станка, содержащий шпиндель, установленный в корпусе на опорах в виде подшипников качения, одна из которых выполнена с возможностью осевого перемещения шпинделя, а другая расположена между буртами шпинделя и снабжена упругими в осевом направлении элементами, отличающийся тем, что, с целью повышения точности обработки, вторая опора выполнена в виде двух встречно установленных радиально-упорных подшипников, наружные кольца которых жестко закреплены в корпусе, а внутренние смонтированы на шпинделе с возможностью осевого перемещения последнего, при этом вторая опора снабжена ограничительными кольцами, установленными между внутренними кольцами подшипников и буртами шпинделя с зазором, а упругие элементы выполнены в виде тарельчатых пружин и расположены между буртами шпинделя и ограничительными кольцами с возможностью осевой деформации на величину зазора между ограничительными кольцами и буртами шпинделя.

Текст

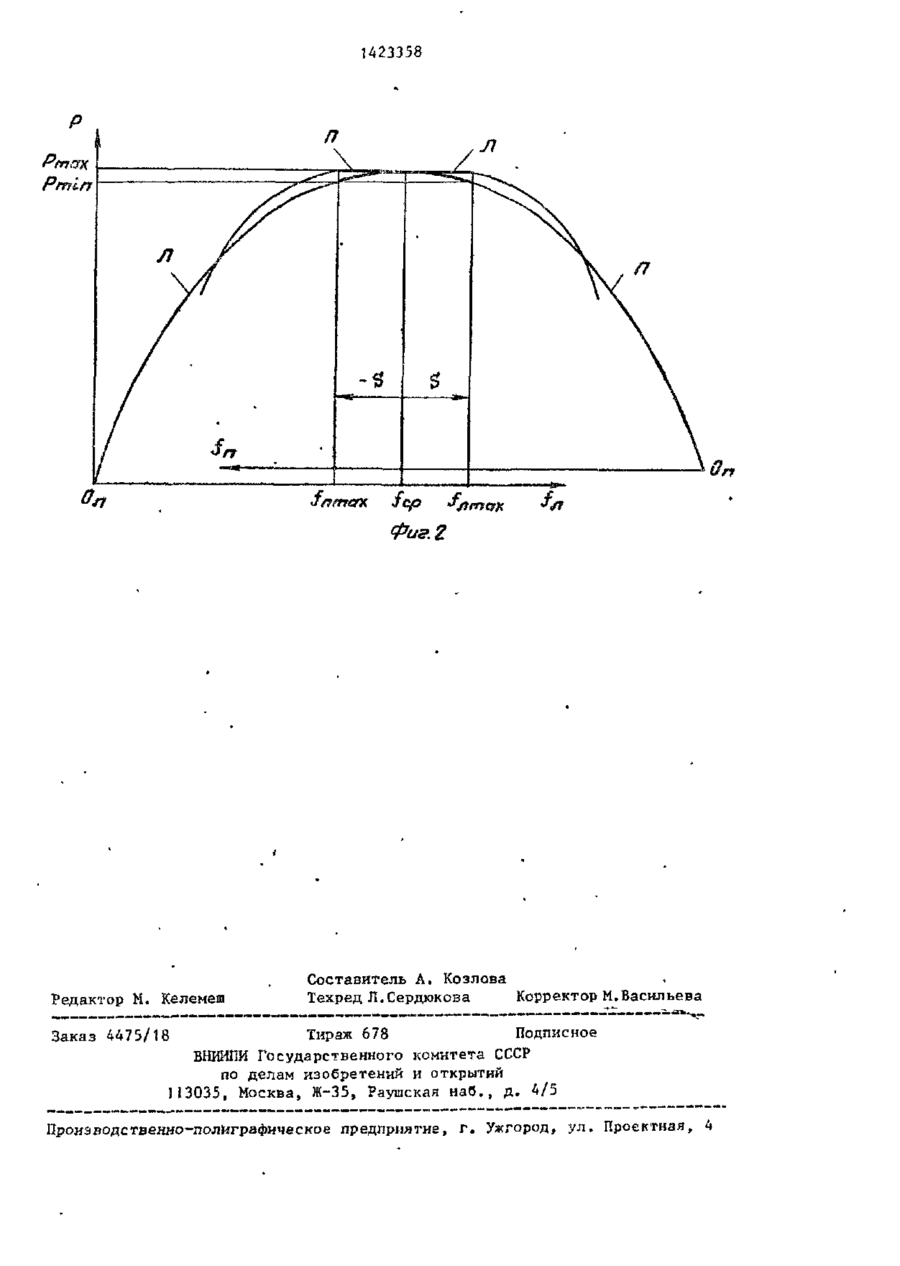

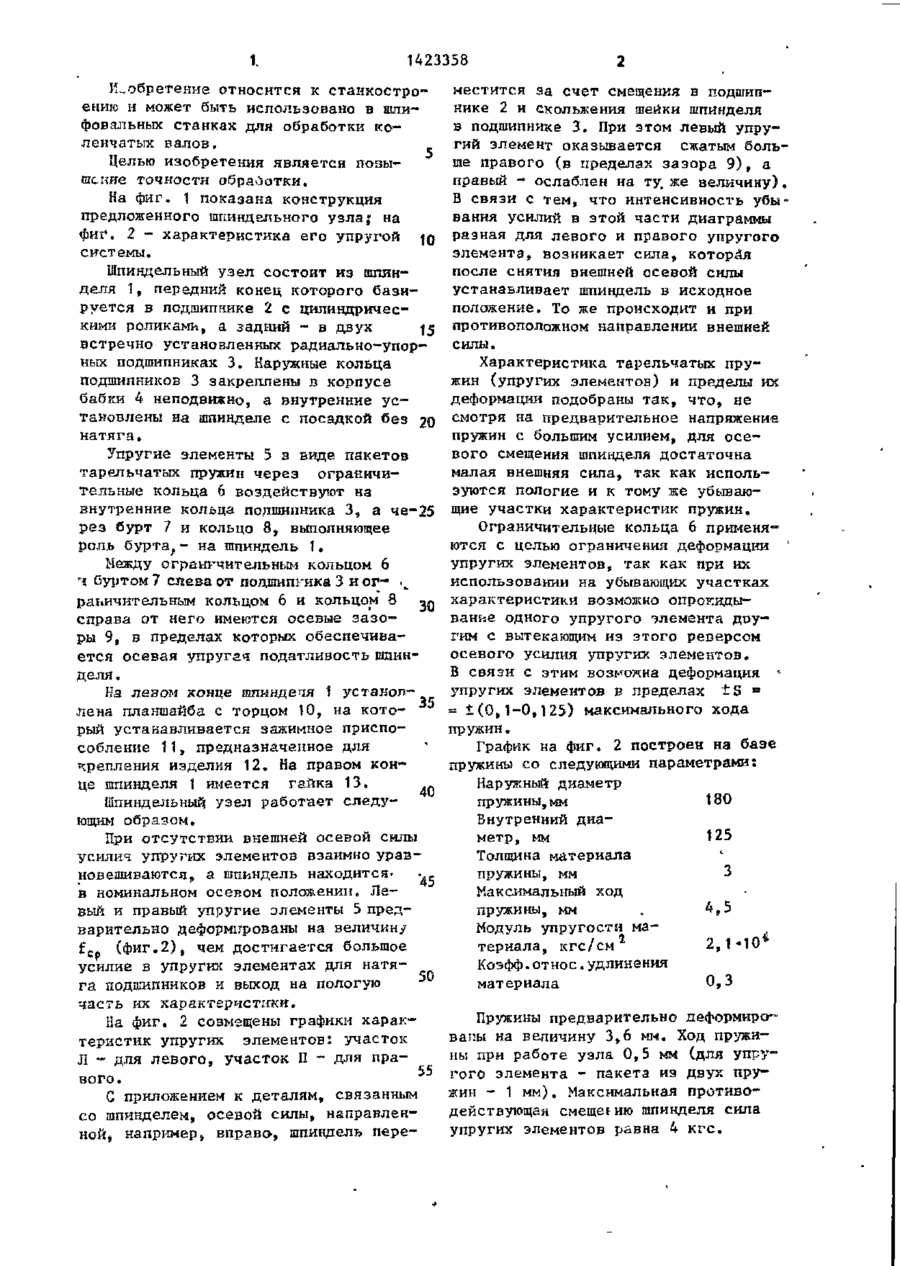

Изобретение относится к станкостроению. Его целью является повы шение точности обработки. Шпиндельный узел шлифовального станка содержит шпиндель 1, установленный в корпусе на опорах в виде подшипников качения, одна (2) из которых выполнена с возможностью осевого перемещения шпинделя, а вторая (3) выполнена в виде встречно установленных радиально~упорных подшипников, наружные кольца которых жестко связаны с корпусом а внутренние кольца смонтированы на шпинделе по посадке без натяга и соединены со шпинделем в осевом направлении посредством симметричных упругих элементов в виде тарельчатых пружин с нелинейной характеристикой. 2 ил. д^тігга to. (риг. і '3 'гГ 1423358 Изобретение относится к станкостроместится эа счет смещения в подшипению и может быть использовано в шлинике 2 и скольжения шейки шпинделя фовальных станках для обработки ков подшипнике 3. При этом левый упруленчатых валов. гий элемент оказывается сжатым больше правого (в пределах зазора 9 ) , а Целью изобретения является повыправый - ослаблен на ту. же величину) . шение точности обработки. В связи с тем, что интенсивность убыНа фиг. 1 показана конструкция вания усилий в этой части диаграммы предложенного шпиндельного узла; на фиг, 2 - характеристика его упругой JQ разная для левого и правого упругого элемента, возникает сила, которая системы. после снятия внешней осевой силы Шпиндельный узел состоит из шпинустанавливает шпиндель в исходное деля 1, передний конец которого базиположение. То же происходит и при руется в подшипнике 2 с цилиндрическими роликами, а задний - в двух 15 противоположном направлении внешней силы. встречно установленных радиально-упорных подшипниках 3. Наружные кольца Характеристика тарельчатых пруподшипников 3 закреплены в корпусе жин (упругих элементов) и пределы их бабки 4 неподвижно, а внутренние усдеформации подобраны так, что, не тановлены на шпинделе с посадкой без 20 смотря на предварительное напряжение натяга. пружин с большим усилием, для осевого смещения шпинделя достаточна Упругие элементы 5 в виде пакетов малая внешняя сила, так как испольтарельчатых пружин через ограничизуются пологие и к тому же убываютельные кольца 6 воздействуют на внутренние кольца подшипника 3, а че-25 щие участки характеристик пружин. рез бурт 7 и кольцо 8, выполняющее Ограничительные кольца 6 применяроль бурта ; - на шпиндель 1. ются с целью ограничения деформации ' упругих элементов, так как при их Между ограничительным кольцом 6 использовании на убывающих участках ч буртом 7 слева от подшипгика 3 и or-

Дивитися

Додаткова інформація

Автори англійською

Zakharchenko Yurii Petrovych, Syniahovskyi Ivan Ivanovych

Автори російською

Захарченко Юрий Петрович, Синяговский Иван Иванович
