П’єзоелектричний перетворювач механічних величин
Номер патенту: 34319
Опубліковано: 15.02.2001
Автори: Саєнко Наталія Володимирівна, Мусієнко Максим Павлович, Шарапов Валерій Михайлович, Шевченко Юрій Борисович, Лега Юрій Григорович
Текст

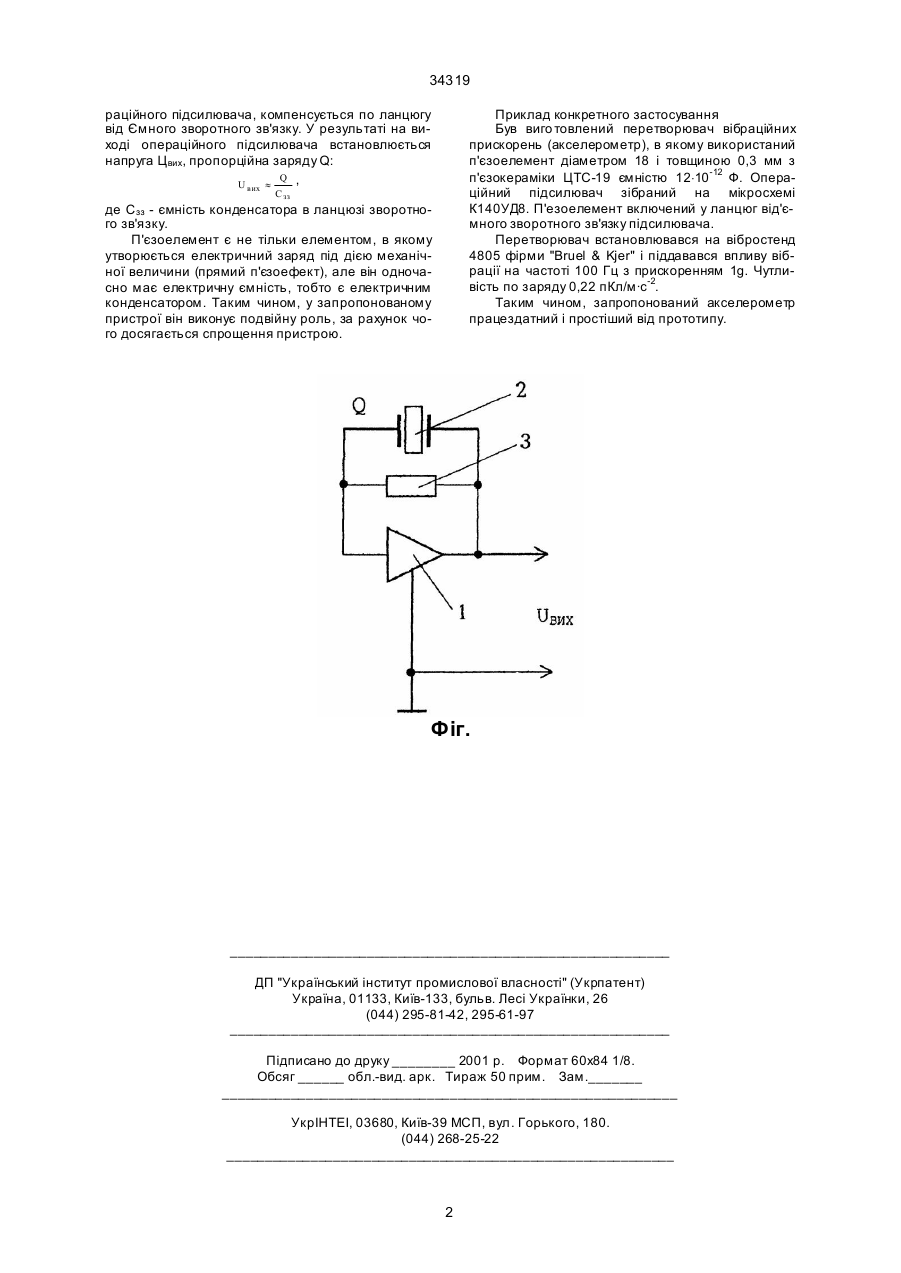

П'єзоелектричний перетворювач механічних величин, що містить п’єзоелемент і у з годжу вальний підсилювач заряду, що складається з операційного підсилювача, конденсатора і резистора, включених у ланцюг від'ємного зворотного зв'язку операційного підсилювача, який відрізняється тим, що п'єзоелемент включений у ланцюг від'ємного зворотного зв'язку операційного підсилювача в якості конденсатора зворотного зв'язку. (19) (21) 99063574 (22) 24.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Шарапов Валерій Михайлович, Лега Юрій Григорович, Мусієнко Максим Павлович, Саєнко Наталія Володимирівна, Шевченко Юрій Борисович (73) Черкаський інженерно-технологічний інститут 34319 раційного підсилювача, компенсується по ланцюгу від Ємного зворотного зв'язку. У результаті на виході операційного підсилювача встановлюється напруга Цвих, пропорційна заряду Q: Q , U вих » Приклад конкретного застосування Був виго товлений перетворювач вібраційних прискорень (акселерометр), в якому використаний п'єзоелемент діаметром 18 і товщиною 0,3 мм з п'єзокераміки ЦТС-19 ємністю 12×10-12 Ф. Операційний підсилювач зібраний на мікросхемі К140УД8. П'езоелемент включений у ланцюг від'ємного зворотного зв'язку підсилювача. Перетворювач встановлювався на вібростенд 4805 фірми "Bruel & Kjer" і піддавався впливу вібрації на частоті 100 Гц з прискоренням 1g. Чутливість по заряду 0,22 пКл/м·с-2. Таким чином, запропонований акселерометр працездатний і простіший від прототипу. C зз де Сзз - ємність конденсатора в ланцюзі зворотного зв'язку. П'єзоелемент є не тільки елементом, в якому утворюється електричний заряд під дією механічної величини (прямий п'єзоефект), але він одночасно має електричну ємність, тобто є електричним конденсатором. Таким чином, у запропонованому пристрої він виконує подвійну роль, за рахунок чого досягається спрощення пристрою. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer of mechanical values
Автори англійськоюSharapov Valeriy Mykhaylovych, Leha Yuriy Hryhorovych, Musiienko Maksym Pavlovych, Sayenko Natalia Volodymyrivna, Shevchenko Yurii Borysovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин
Автори російськоюШарапов Валерий Михайлович, Лега Юрий Григорьевич, Мусиенко Максим Павлович, Саенко Наталья Владимировна, Шевченко Юрий Борисович
МПК / Мітки
МПК: G01L 1/16, H01L 41/08
Мітки: механічних, величин, п'єзоелектричний, перетворювач
