Пристрій для обробки куль

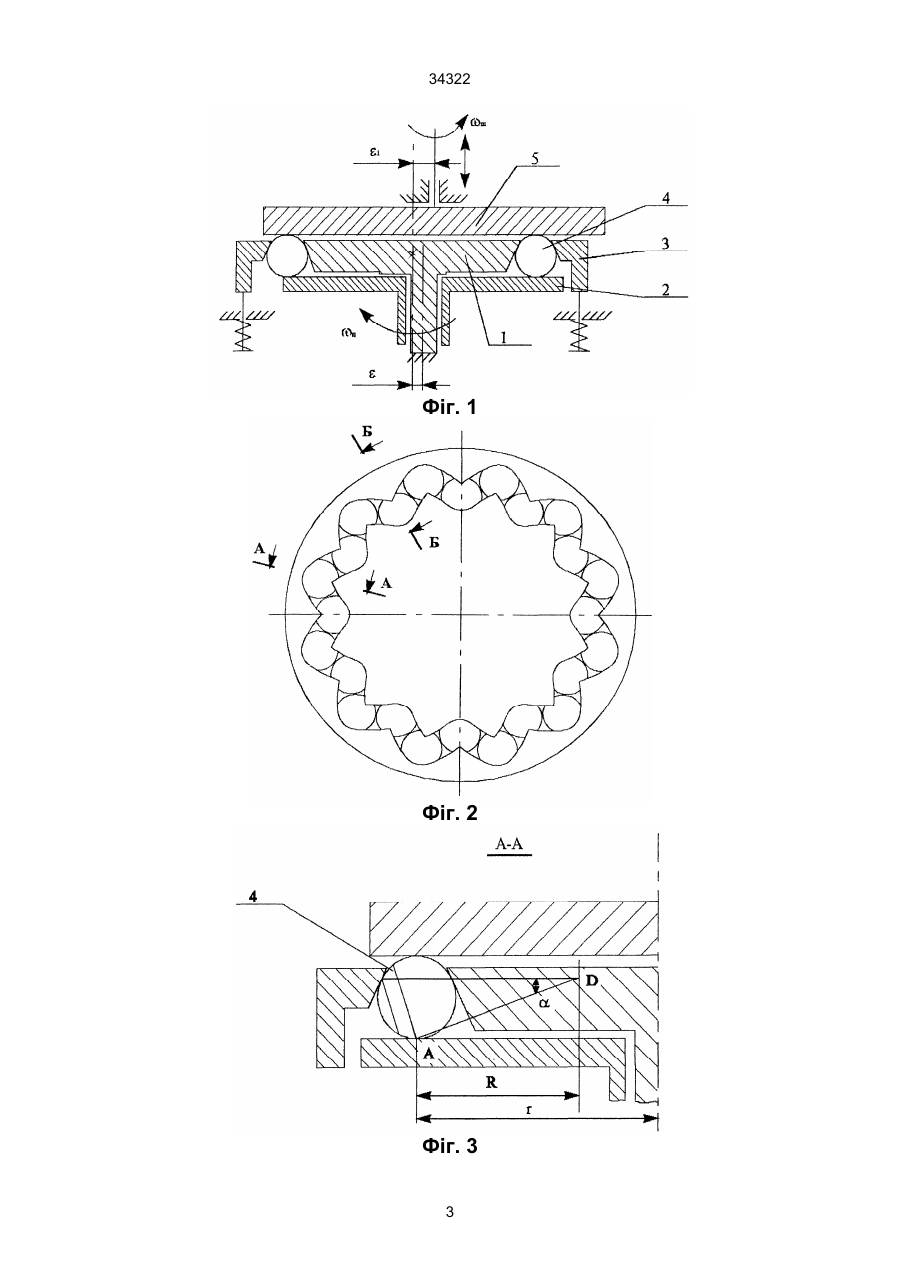

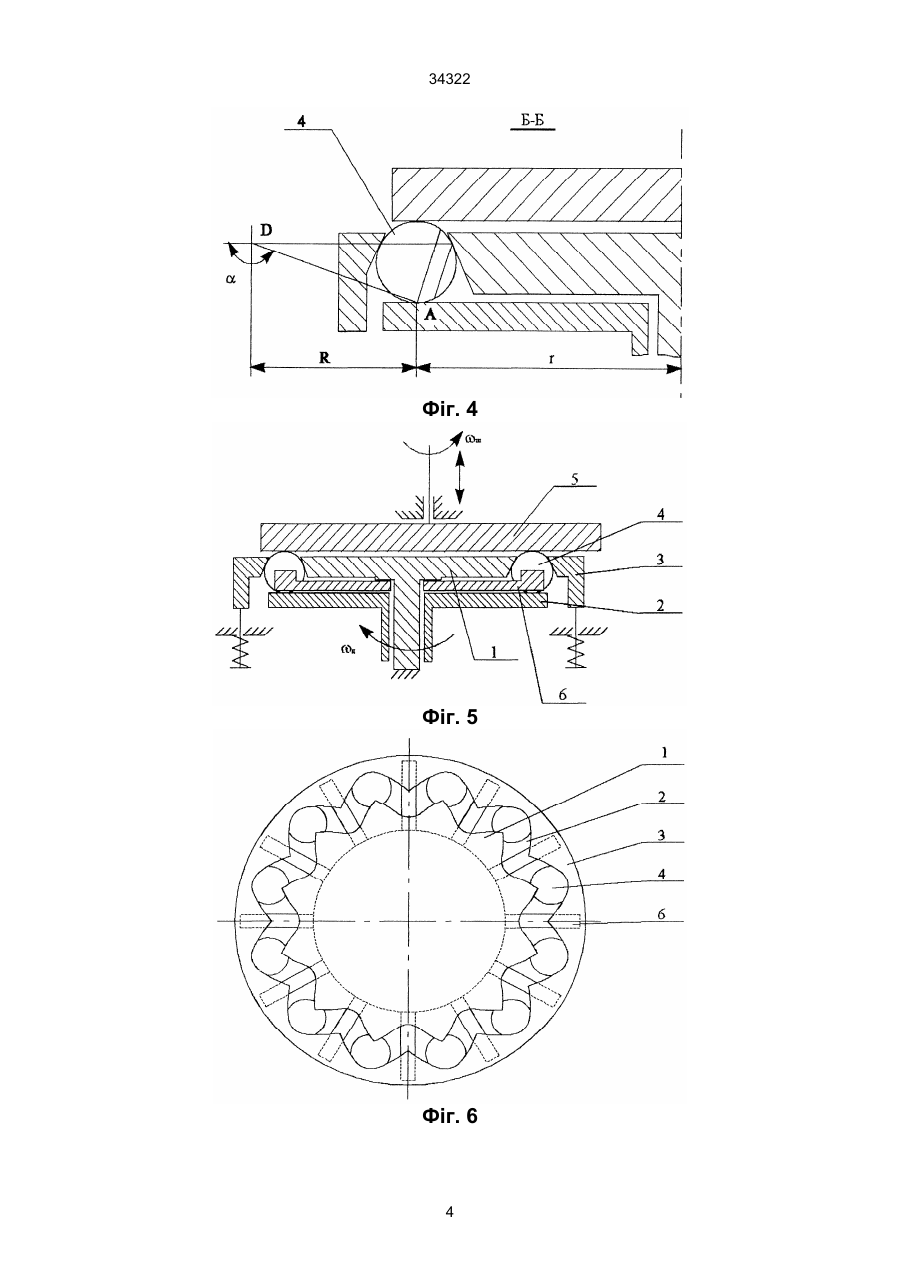

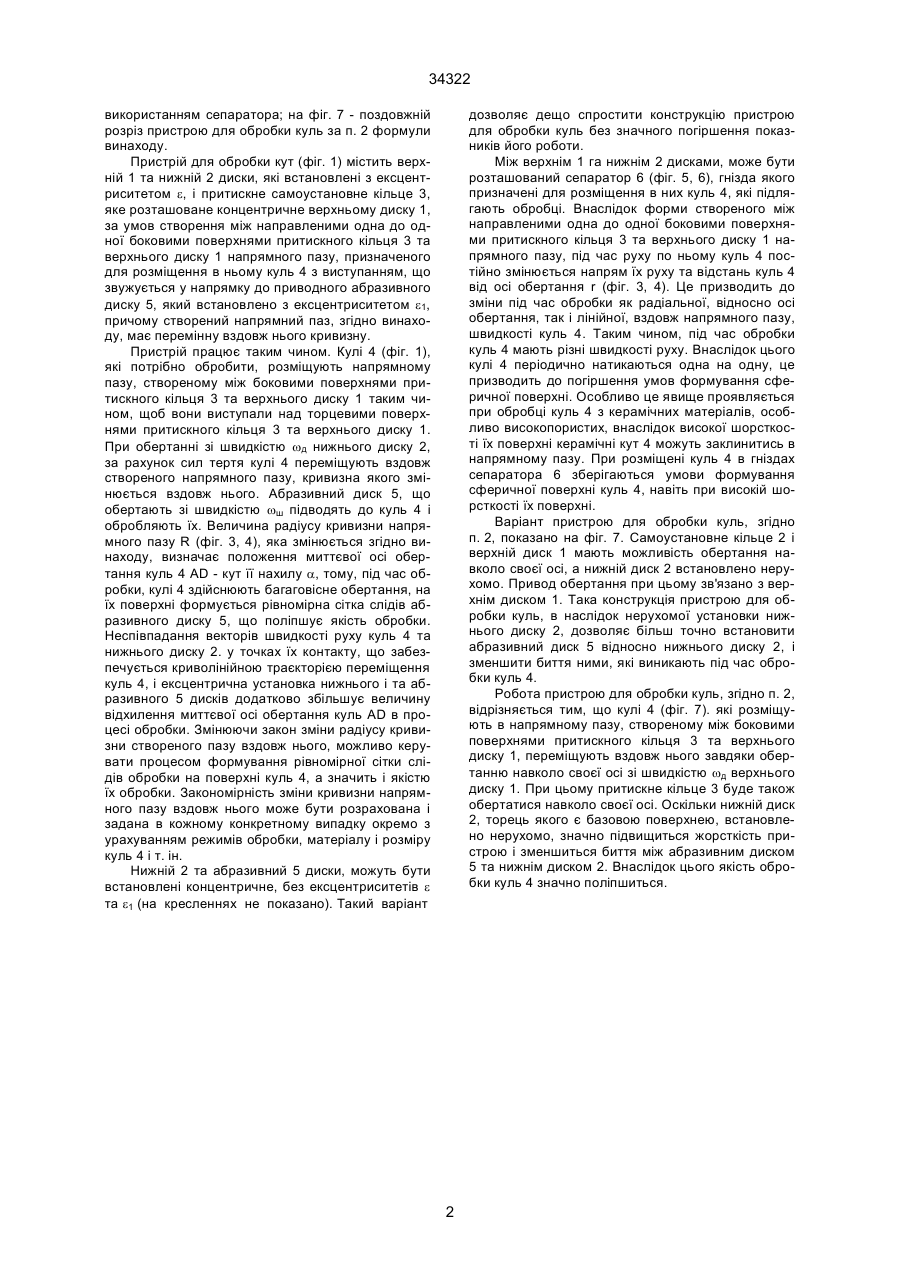

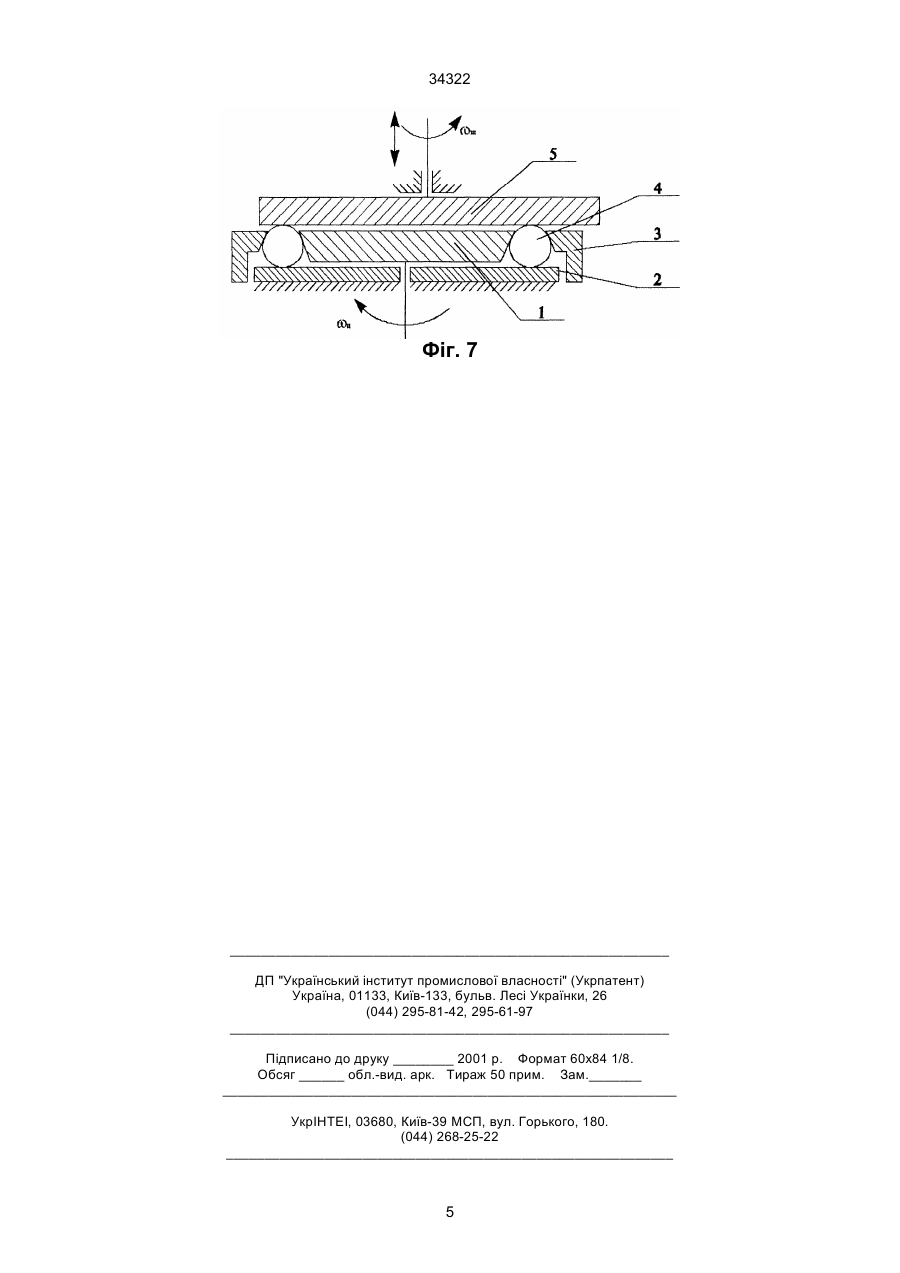

1. Пристрій для обробки куль, що містить верхній та нижній диски, принаймні один з яких обертається навколо своєї осі та притискне само уста 34322 дозволяє дещо спростити конструкцію пристрою для обробки куль без значного погіршення показників його роботи. Між верхнім 1 га нижнім 2 дисками, може бути розташований сепаратор 6 (фіг. 5, 6), гнізда якого призначені для розміщення в них куль 4, які підлягають обробці. Внаслідок форми створеного між направленими одна до одної боковими поверхнями притискного кільця 3 та верхнього диску 1 напрямного пазу, під час руху по ньому куль 4 постійно змінюється напрям їх руху та відстань куль 4 від осі обертання r (фіг. 3, 4). Це призводить до зміни під час обробки як радіальної, відносно осі обертання, так і лінійної, вздовж напрямного пазу, швидкості куль 4. Таким чином, під час обробки куль 4 мають різні швидкості руху. Внаслідок цього кулі 4 періодично натикаються одна на одну, це призводить до погіршення умов формування сферичної поверхні. Особливо це явище проявляється при обробці куль 4 з керамічних матеріалів, особливо високопористих, внаслідок високої шорсткості їх поверхні керамічні кут 4 можуть заклинитись в напрямному пазу. При розміщені куль 4 в гніздах сепаратора 6 зберігаються умови формування сферичної поверхні куль 4, навіть при високій шорсткості їх поверхні. Варіант пристрою для обробки куль, згідно п. 2, показано на фіг. 7. Самоустановне кільце 2 і верхній диск 1 мають можливість обертання навколо своєї осі, а нижній диск 2 встановлено нерухомо. Привод обертання при цьому зв'язано з верхнім диском 1. Така конструкція пристрою для обробки куль, в наслідок нерухомої установки нижнього диску 2, дозволяє більш точно встановити абразивний диск 5 відносно нижнього диску 2, і зменшити биття ними, які виникають під час обробки куль 4. Робота пристрою для обробки куль, згідно п. 2, відрізняється тим, що кулі 4 (фіг. 7). які розміщують в напрямному пазу, створеному між боковими поверхнями притискного кільця 3 та верхнього диску 1, переміщують вздовж нього завдяки обертанню навколо своєї осі зі швидкістю wд верхнього диску 1. При цьому притискне кільце 3 буде також обертатися навколо своєї осі. Оскільки нижній диск 2, торець якого є базовою поверхнею, встановлено нерухомо, значно підвищиться жорсткість пристрою і зменшиться биття між абразивним диском 5 та нижнім диском 2. Внаслідок цього якість обробки куль 4 значно поліпшиться. використанням сепаратора; на фіг. 7 - поздовжній розріз пристрою для обробки куль за п. 2 формули винаходу. Пристрій для обробки кут (фіг. 1) містить верхній 1 та нижній 2 диски, які встановлені з ексцентриситетом e, і притискне самоустановне кільце 3, яке розташоване концентричне верхньому диску 1, за умов створення між направленими одна до одної боковими поверхнями притискного кільця 3 та верхнього диску 1 напрямного пазу, призначеного для розміщення в ньому куль 4 з виступанням, що звужується у напрямку до приводного абразивного диску 5, який встановлено з ексцентриситетом e1, причому створений напрямний паз, згідно винаходу, має перемінну вздовж нього кривизну. Пристрій працює таким чином. Кулі 4 (фіг. 1), які потрібно обробити, розміщують напрямному пазу, створеному між боковими поверхнями притискного кільця 3 та верхнього диску 1 таким чином, щоб вони виступали над торцевими поверхнями притискного кільця 3 та верхнього диску 1. При обертанні зі швидкістю wд нижнього диску 2, за рахунок сил тертя кулі 4 переміщують вздовж створеного напрямного пазу, кривизна якого змінюється вздовж нього. Абразивний диск 5, що обертають зі швидкістю wш підводять до куль 4 і обробляють їх. Величина радіусу кривизни напрямного пазу R (фіг. 3, 4), яка змінюється згідно винаходу, визначає положення миттєвої осі обертання куль 4 AD - кут її нахилу a, тому, під час обробки, кулі 4 здійснюють багаговісне обертання, на їх поверхні формується рівномірна сітка слідів абразивного диску 5, що поліпшує якість обробки. Неспівпадання векторів швидкості руху куль 4 та нижнього диску 2. у точках їх контакту, що забезпечується криволінійною траєкторією переміщення куль 4, і ексцентрична установка нижнього і та абразивного 5 дисків додатково збільшує величину відхилення миттєвої осі обертання куль AD в процесі обробки. Змінюючи закон зміни радіусу кривизни створеного пазу вздовж нього, можливо керувати процесом формування рівномірної сітки слідів обробки на поверхні куль 4, а значить і якістю їх обробки. Закономірність зміни кривизни напрямного пазу вздовж нього може бути розрахована і задана в кожному конкретному випадку окремо з урахуванням режимів обробки, матеріалу і розміру куль 4 і т. ін. Нижній 2 та абразивний 5 диски, можуть бути встановлені концентричне, без ексцентриситетів e та e1 (на кресленнях не показано). Такий варіант 2 34322 Фіг. 1 Фіг. 2 Фіг. 3 3 34322 Фіг. 4 Фіг. 5 Фіг. 6 4 34322 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
