Спосіб нарізування гіперболоїдних зубчастих коліс
Номер патенту: 34475
Опубліковано: 11.08.2008
Автори: Кириченко Ірина Олексіївна, Вітренко Ольга Сергіївна, Вітренко Олексій Володимирович
Формула / Реферат
Спосіб нарізування зубчастих коліс для гіперболоїдної передачі, коли осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують прямозубим довбачем на заготовці, виконаній у вигляді однополого гіперболоїда, який відрізняється тим, що нарізування виконують одночасно двома подачами вздовж осі довбача та вздовж осі нарізуваного гіперболоїдного колеса.
Текст

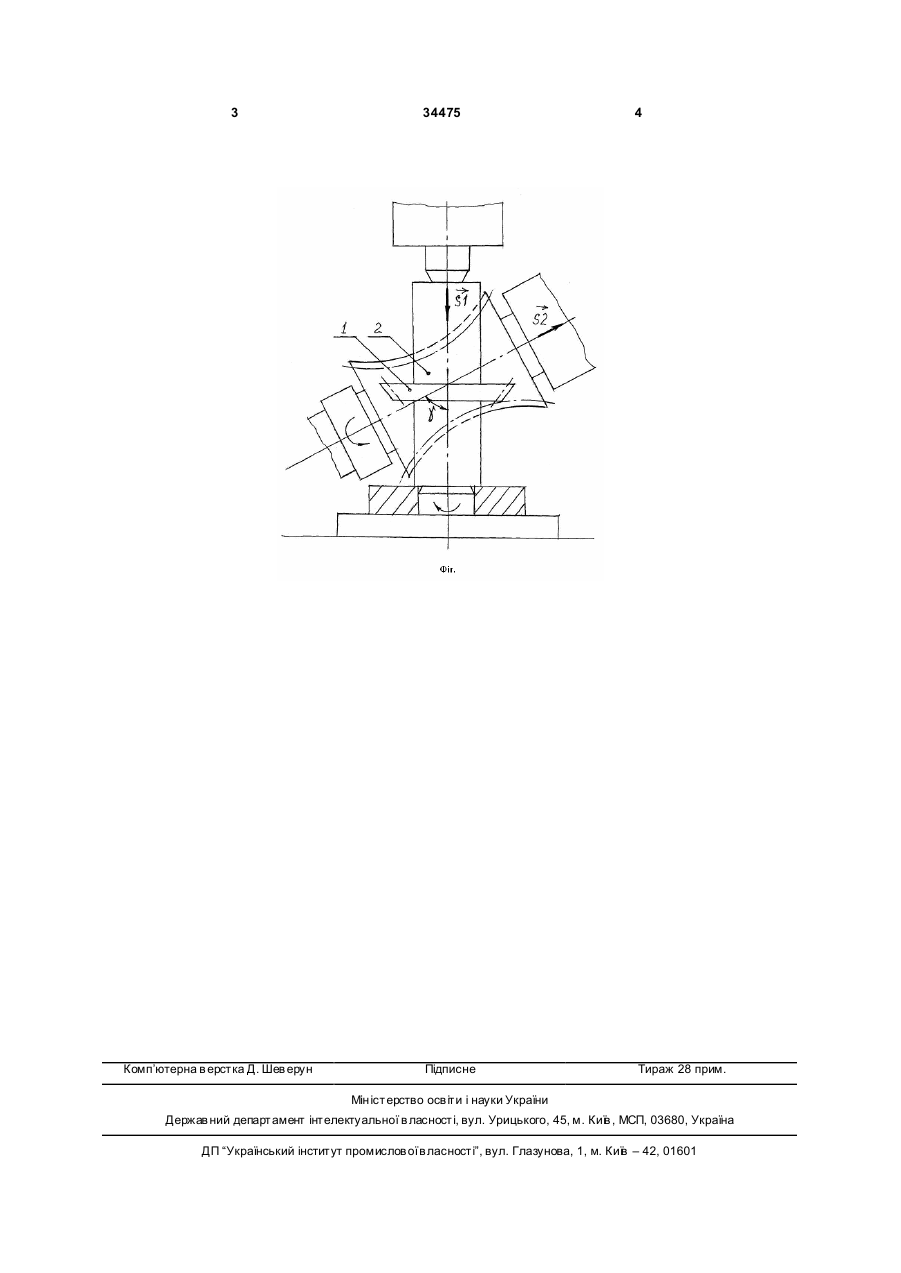

Спосіб нарізування зубчастих коліс для гіперболоїдної передачі, коли осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх з убців, нарізування виконують прямозубим довбачем на заготовці, виконаній у вигляді однополого гіперболоїда, який відрізняється тим, що нарізування виконують одночасно двома подачами вздовж осі довбача та вздовж осі нарізуваного гіперболоїдного колеса. (19) (21) u200803692 (22) 24.03.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ВІТРЕНКО ОЛЕКСІЙ ВОЛОДИМИРОВИЧ, ВІТРЕНКО ОЛЬГА СЕРГІЇВНА, КИРИЧЕНКО ІРИНА ОЛЕКСІЇВНА, U A (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ, UA 3 Комп’ютерна в ерстка Д. Шев ерун 34475 4 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of gear cutting for hyperboloid gearing
Автори англійськоюVitrenko Oleksii Volodymyrovych, Vitrenko Olha Serhiivna, Kyrychenko Iryna Oleksiivna
Назва патенту російськоюСпособ нарезания гиперболоидных зубчатых колес
Автори російськоюВитренко Алексей Владимирович, Витренко Ольга Сергеевна, Кириченко Ирина Алексеевна
МПК / Мітки
МПК: B23F 9/00
Мітки: гіперболоїдних, зубчастих, нарізування, коліс, спосіб
