Спосіб нарізування синусоїдальних зубчастих коліс
Номер патенту: 24957
Опубліковано: 25.07.2007
Автори: Посполітак Василь Андрійович, Грицай Ігор Євгенович, Кук Андрій Михайлович
Формула / Реферат
Спосіб нарізування синусоїдальних зубчастих коліс, що включає обкочування зубчастих коліс дисковою фрезою, який відрізняється тим, що нарізування здійснюють на токарно-затилувальному верстаті, який оснащують окремим приводом обертання дискової фрези, наприклад додатковим електродвигуном, та приводом зворотно-поступального руху фрези, наприклад кулачковим механізмом.
Текст

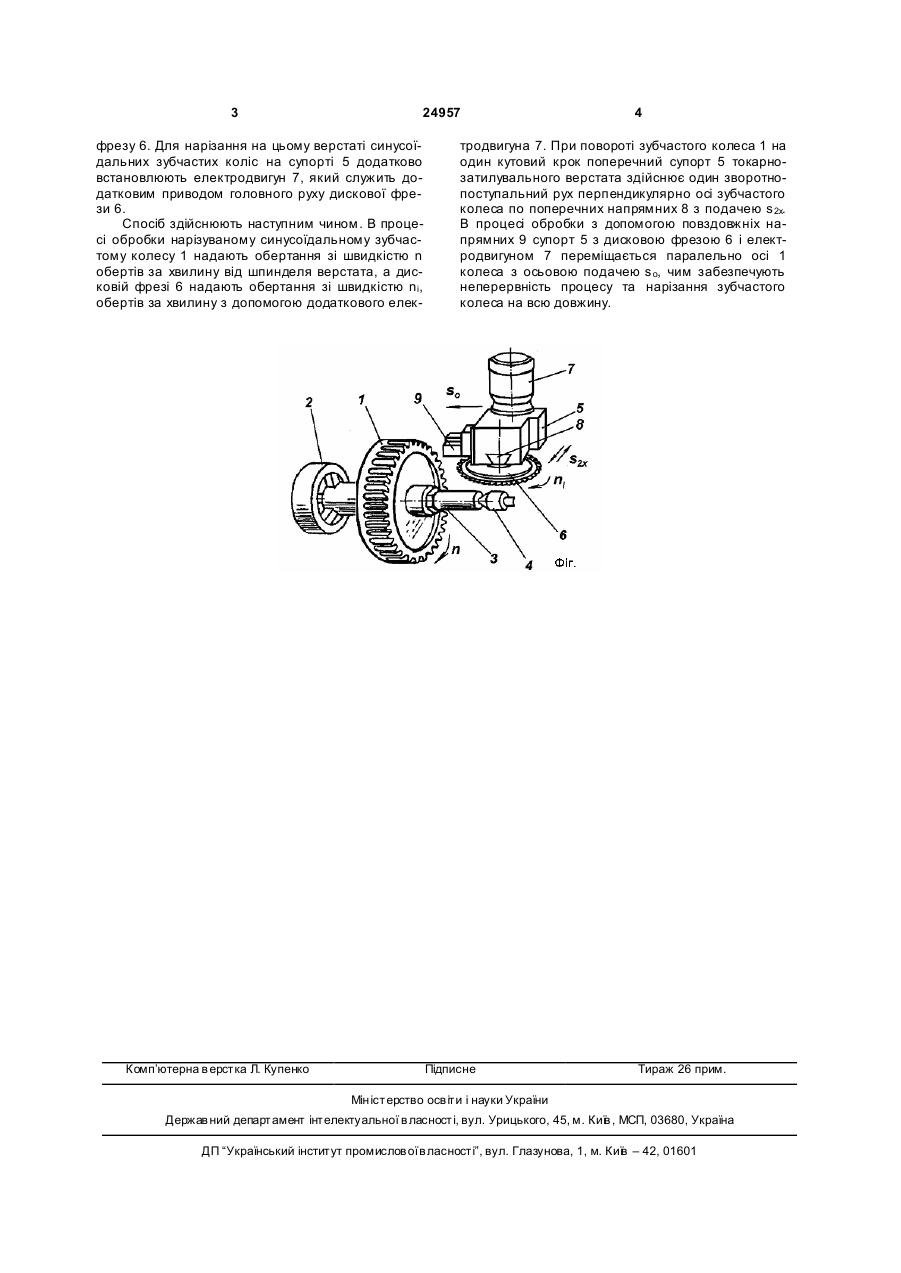

Спосіб нарізування синусоїдальних зубчастих коліс, що включає обкочування зубчастих коліс дисковою фрезою, який відрізняється тим, що нарізування здійснюють на токарнозатилувальному верстаті, який оснащують окремим приводом обертання дискової фрези, наприклад додатковим електродвигуном, та приводом зворотно-поступального руху фрези, наприклад кулачковим механізмом. (19) (21) u200701105 (22) 02.02.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Грицай Ігор Євгенович, Кук Андрій Михайлович, Посполітак Василь Андрійович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 24957 фрезу 6. Для нарізання на цьому верстаті синусоїдальних зубчастих коліс на супорті 5 додатково встановлюють електродвигун 7, який служить додатковим приводом головного руху дискової фрези 6. Спосіб здійснюють наступним чином. В процесі обробки нарізуваному синусоїдальному зубчастому колесу 1 надають обертання зі швидкістю n обертів за хвилину від шпинделя верстата, а дисковій фрезі 6 надають обертання зі швидкістю ni, обертів за хвилину з допомогою додаткового елек Комп’ютерна в ерстка Л. Купенко 4 тродвигуна 7. При повороті зубчастого колеса 1 на один кутовий крок поперечний супорт 5 токарнозатилувального верстата здійснює один зворотнопоступальний рух перпендикулярно осі зубчастого колеса по поперечних напрямних 8 з подачею s 2x. В процесі обробки з допомогою повздовжніх напрямних 9 супорт 5 з дисковою фрезою 6 і електродвигуном 7 переміщається паралельно осі 1 колеса з осьовою подачею s o, чим забезпечують неперервність процесу та нарізання зубчастого колеса на всю довжину. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of sinusoid gear cutting
Автори англійськоюHrytsai Ihor Yevhenovych
Назва патенту російськоюСпособ нарезания синусоидных зубчатых колес
Автори російськоюГрицай Игорь Евгеньевич
МПК / Мітки
МПК: B23F 21/00
Мітки: зубчастих, коліс, синусоїдальних, нарізування, спосіб
Код посилання
<a href="https://ua.patents.su/2-24957-sposib-narizuvannya-sinusodalnikh-zubchastikh-kolis.html" target="_blank" rel="follow" title="База патентів України">Спосіб нарізування синусоїдальних зубчастих коліс</a>
Спосіб нарізання циліндричних синусоїдальних зубчастих коліс
Номер патенту: 24173
Опубліковано: 25.06.2007
Автори: Кук Андрій Михайлович, Франт Юрій Васильович, Грицай Ігор Євгенович
МПК: B23F 21/00
Мітки: циліндричних, спосіб, нарізання, синусоїдальних, зубчастих, коліс
Формула / Реферат:
Cпосіб нарізання циліндричних синусоїдальних зубчастих коліс в умовах неперервного обкочування нарізуваного зубчастого колеса дисковою фрезою, який відрізняється тим, що нарізуваному зубчастому колесу надають періодичного зворотно-поступального руху за допомогою окремого приводу з переміщенням, величина якого дорівнює висоті зубця синусоїдального зубчастого колеса.
Спосіб нарізання циліндричних синусоїдальних зубчастих коліс
Номер патенту: 24078
Опубліковано: 25.06.2007
Автор: Грицай Ігор Євгенович
МПК: B23F 21/00
Мітки: коліс, синусоїдальних, зубчастих, спосіб, циліндричних, нарізання
Формула / Реферат:
Спосіб нарізання циліндричних синусоїдальних зубчастих коліс в умовах неперервного обкочування дисковою фрезою, який відрізняється тим, що дискову фрезу встановлюють співвісно з інструментальною оправкою та надають зворотно-поступального руху дисковій фрезі за допомогою окремого приводу з переміщенням, величина якого дорівнює висоті зубця синусоїдального зубчастого колеса.
Спосіб обробки великомодульних циліндричних зубчастих коліс
Номер патенту: 39595
Опубліковано: 15.06.2001
Автори: Маховський Юрій Олексійович, Розенберг Олег Олександрович, Рибак Валерій Якович, Микищенко Олександр Анатолійович
МПК: B23F 9/00
Мітки: великомодульних, циліндричних, зубчастих, спосіб, обробки, коліс
Формула / Реферат:
Спосіб обробки крупномодульних циліндричних зубчастих коліс, що включає обробку заготовок по зовнішньому діаметру зубчастих коліс i зубофрезерування бокових сторін зуб’їв безперервною обкаткою черв'ячною фрезою до отримання заданих розмірів, який відрізняється тим, що обробку заготовок по зовнішньому діаметру зубчастих коліс i зубофрезерування бокових сторін зуб’їв безперервною обкаткою черв'ячною фрезою здійснюють одночасно, при цьому на...
Спосіб обробки секторів зубчастих коліс внутрішнього зачеплення
Номер патенту: 65904
Опубліковано: 15.04.2004
Автори: Лупкін Борис Володимирович, Мамлюк Олег Володимирович, Равська Наталья Сергіївна, Родін Родіон Петрович
МПК: B23F 21/00
Мітки: спосіб, внутрішнього, обробки, секторів, коліс, зачеплення, зубчастих
Формула / Реферат:
Спосіб обробки секторів зубчастих коліс внутрішнього зачеплення, що включає обробку секторів зубчатих коліс фасонними модульними фрезами, який відрізняється тим, що профіль зуба колеса виконують у вигляді прямої лінії, яка дотична до евольвентного профілю в точці, розташованій на ділильному колі, при цьому обробку здійснюють набором фрез з прямолінійними різальними крайками.
Спосіб нарізання зубчастих коліс
Номер патенту: 15843
Опубліковано: 17.07.2006
Автори: Пастернак Сергій Ігорович, Кривошея Анатолій Васильович, Данильченко Юрій Михайлович, Короткий Євген Вікторович, Розенберг Олег Олександрович, Благут Еміль Миколайович, Мельник Володимир Євгенійович
МПК: B23F 5/00
Мітки: коліс, спосіб, зубчастих, нарізання
Формула / Реферат:
Спосіб нарізання зубчастих коліс, згідно з яким розташовують циліндричну дискову фрезу на оправці зі зміщенням її осі в радіальному напрямку на величину від 0,5m до 1,5m відносно осі оправки, потім надають оправці обертального руху, а циліндричній дисковій фрезі - радіальну подачу в напрямку заготовки, якій в свою чергу надають безперервного руху ділення, який відрізняється тим, що фрезу розташовують на оправці під кутом схрещення осей фрези...
