Спосіб нарізання циліндричних синусоїдальних зубчастих коліс

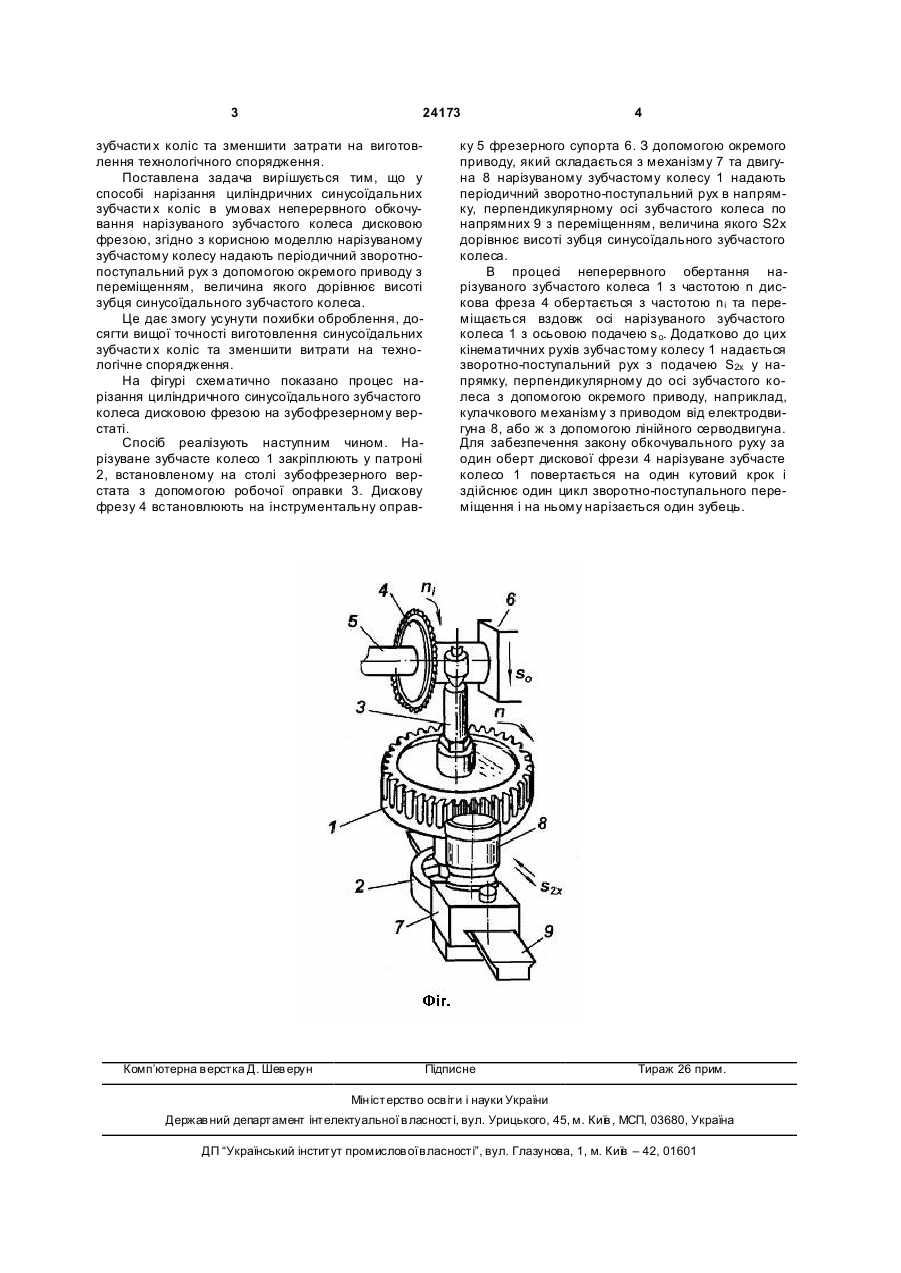

Cпосіб нарізання циліндричних синусоїдальних зубчасти х коліс в умовах неперервного обкочування нарізуваного зубчастого колеса дисковою фрезою, який відрізняється тим, що нарізуваному зубчастому колесу надають періодичного зворотно-поступального руху за допомогою окремого приводу з переміщенням, величина якого дорівнює висоті зубця синусоїдального зубчастого колеса. (19) (21) u200700138 (22) 04.01.2007 (24) 25.06.2007 (46) 25.06.2007, Бюл. № 9, 2007 р. (72) Грицай Ігор Євгенович, Кук Андрій Михайлович, Франт Юрій Васильович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 24173 зубчасти х коліс та зменшити затрати на виготовлення технологічного спорядження. Поставлена задача вирішується тим, що у способі нарізання циліндричних синусоїдальних зубчасти х коліс в умовах неперервного обкочування нарізуваного зубчастого колеса дисковою фрезою, згідно з корисною моделлю нарізуваному зубчастому колесу надають періодичний зворотнопоступальний рух з допомогою окремого приводу з переміщенням, величина якого дорівнює висоті зубця синусоїдального зубчастого колеса. Це дає змогу усунути похибки оброблення, досягти вищої точності виготовлення синусоїдальних зубчасти х коліс та зменшити витрати на технологічне спорядження. На фігурі схематично показано процес нарізання циліндричного синусоїдального зубчастого колеса дисковою фрезою на зубофрезерному верстаті. Спосіб реалізують наступним чином. Нарізуване зубчасте колесо 1 закріплюють у патроні 2, встановленому на столі зубофрезерного верстата з допомогою робочої оправки 3. Дискову фрезу 4 встановлюють на інструментальну оправ Комп’ютерна в ерстка Д. Шев ерун 4 ку 5 фрезерного супорта 6. З допомогою окремого приводу, який складається з механізму 7 та двигуна 8 нарізуваному зубчастому колесу 1 надають періодичний зворотно-поступальний рух в напрямку, перпендикулярному осі зубчастого колеса по напрямних 9 з переміщенням, величина якого S2x дорівнює висоті зубця синусоїдального зубчастого колеса. В процесі неперервного обертання нарізуваного зубчастого колеса 1 з частотою n дискова фреза 4 обертається з частотою n i та переміщається вздовж осі нарізуваного зубчастого колеса 1 з осьовою подачею s o. Додатково до цих кінематичних рухів зубчастому колесу 1 надається зворотно-поступальний рух з подачею S2x у напрямку, перпендикулярному до осі зубчастого колеса з допомогою окремого приводу, наприклад, кулачкового механізму з приводом від електродвигуна 8, або ж з допомогою лінійного серводвигуна. Для забезпечення закону обкочувального руху за один оберт дискової фрези 4 нарізуване зубчасте колесо 1 повертається на один кутовий крок і здійснює один цикл зворотно-поступального переміщення і на ньому нарізається один зубець. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
