Газоаналізатор

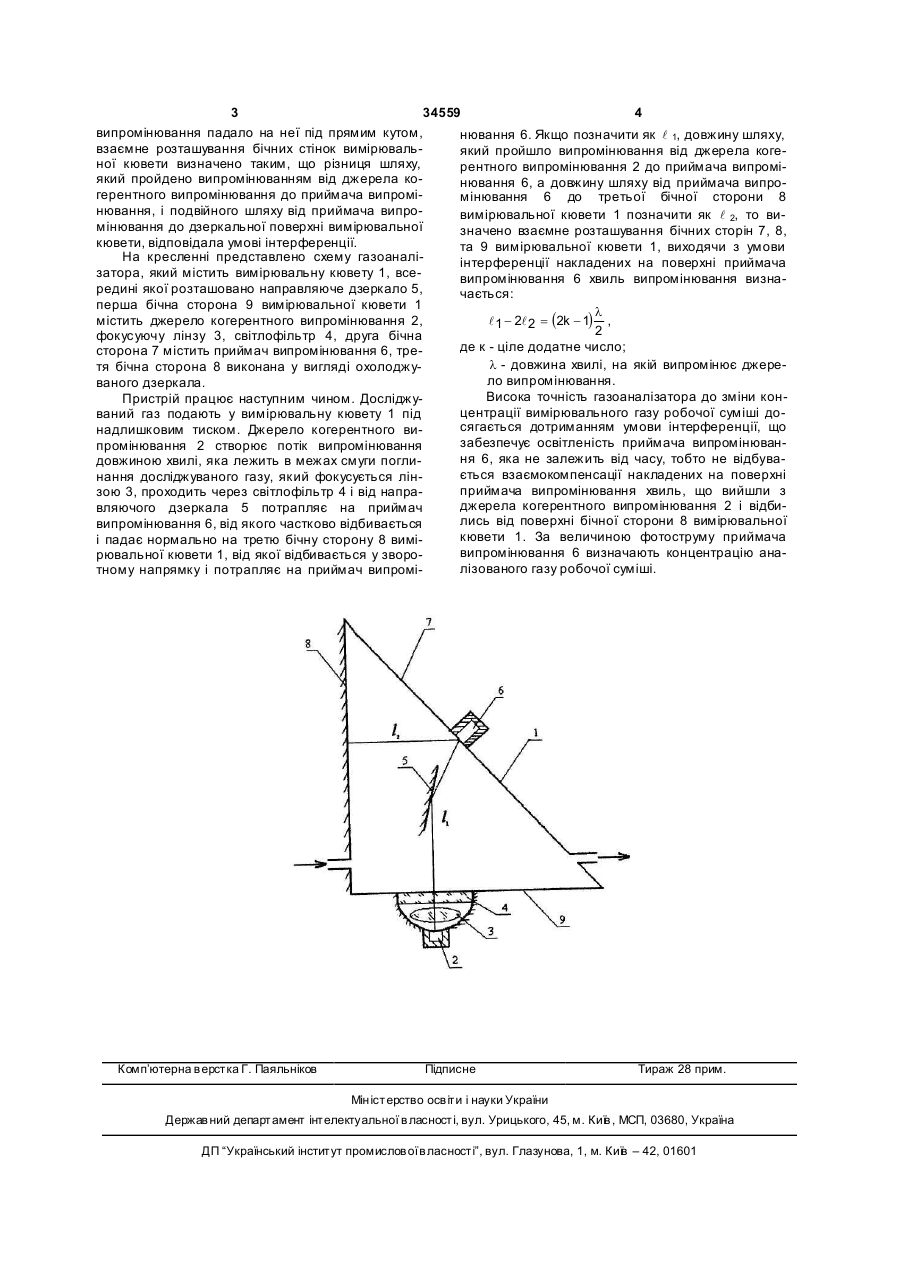

Газоаналізатор, який складається з оптично пов'язаних джерела випромінювання, приймача випромінювання, вимірювальної кювети і світлофільтра, який відрізняється тим, що як джерело випромінювання використано джерело когерентного випромінювання, вимірювальна кювета виконана у формі паралелепіпеда, з трикутною основою, 3 34559 4 випромінювання падало на неї під прямим кутом, нювання 6. Якщо позначити як l 1, довжину шляху, взаємне розташування бічних стінок вимірювальякий пройшло випромінювання від джерела когеної кювети визначено таким, що різниця шляху, рентного випромінювання 2 до приймача випроміякий пройдено випромінюванням від джерела конювання 6, а довжину шляху від приймача випрогерентного випромінювання до приймача випромімінювання 6 до третьої бічної сторони 8 нювання, і подвійного шляху від приймача випровимірювальної кювети 1 позначити як l 2, то вимінювання до дзеркальної поверхні вимірювальної значено взаємне розташування бічних сторін 7, 8, кювети, відповідала умові інтерференції. та 9 вимірювальної кювети 1, виходячи з умови На кресленні представлено схему газоаналіінтерференції накладених на поверхні приймача затора, який містить вимірювальну кювету 1, всевипромінювання 6 хвиль випромінювання визнаредині якої розташовано направляюче дзеркало 5, чається: перша бічна сторона 9 вимірювальної кювети 1 l містить джерело когерентного випромінювання 2, l 1 - 2l 2 = (2k - 1) , 2 фокусуючу лінзу 3, світлофільтр 4, друга бічна де к - ціле додатне число; сторона 7 містить приймач випромінювання 6, треl - довжина хвилі, на якій випромінює джеретя бічна сторона 8 виконана у вигляді охолоджуло випромінювання. ваного дзеркала. Висока точність газоаналізатора до зміни конПристрій працює наступним чином. Досліджуцентрації вимірювального газу робочої суміші дований газ подають у вимірювальну кювету 1 під сягається дотриманням умови інтерференції, що надлишковим тиском. Джерело когерентного визабезпечує освітленість приймача випромінюванпромінювання 2 створює потік випромінювання ня 6, яка не залежить від часу, тобто не відбувадовжиною хвилі, яка лежить в межах смуги поглиється взаємокомпенсації накладених на поверхні нання досліджуваного газу, який фокусується лінприймача випромінювання хвиль, що вийшли з зою 3, проходить через світлофільтр 4 і від напраджерела когерентного випромінювання 2 і відбивляючого дзеркала 5 потрапляє на приймач лись від поверхні бічної сторони 8 вимірювальної випромінювання 6, від якого частково відбивається кювети 1. За величиною фотоструму приймача і падає нормально на третю бічну сторону 8 вимівипромінювання 6 визначають концентрацію анарювальної кювети 1, від якої відбивається у зворолізованого газу робочої суміші. тному напрямку і потрапляє на приймач випромі Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
