Оптоелектронний пристрій порівняння чисел

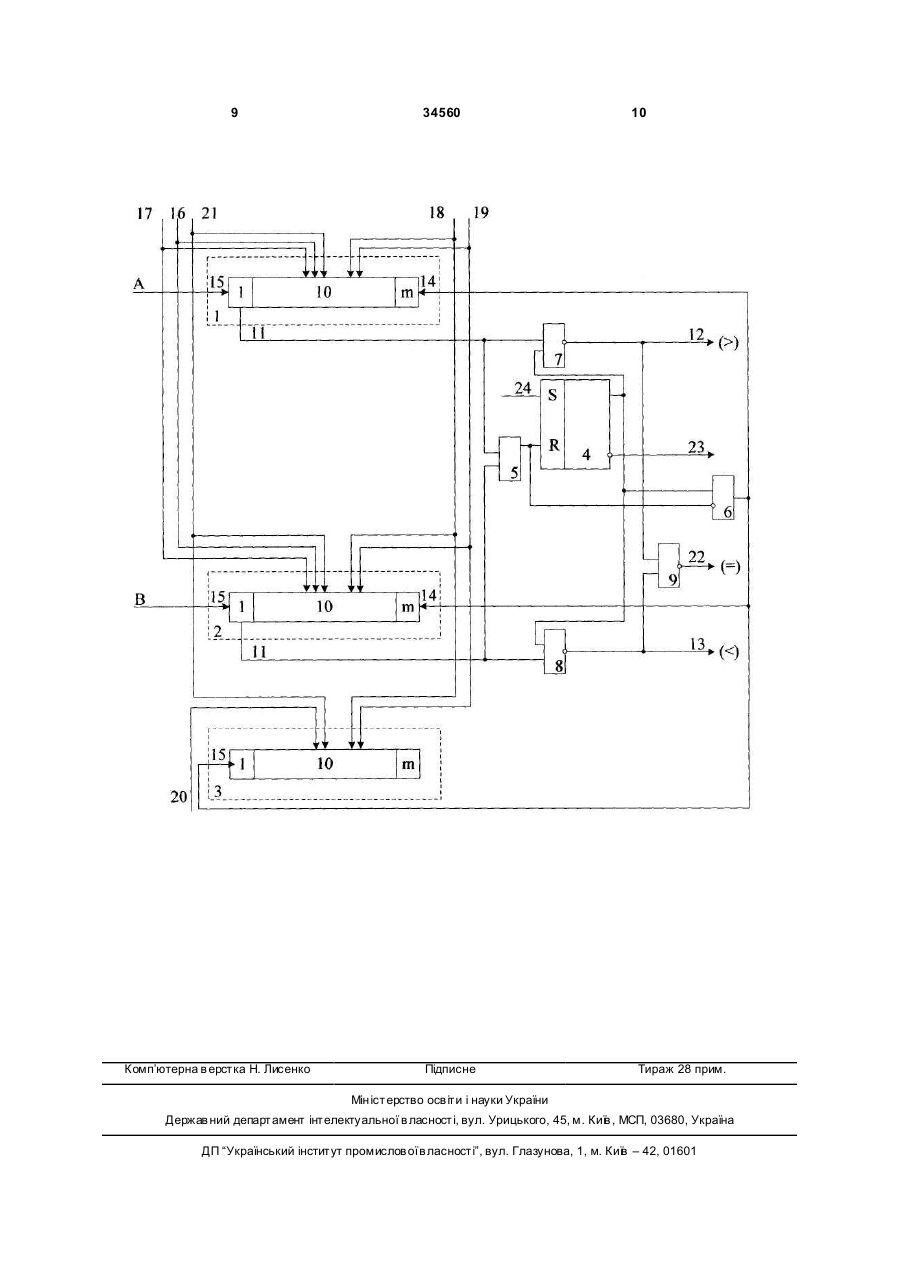

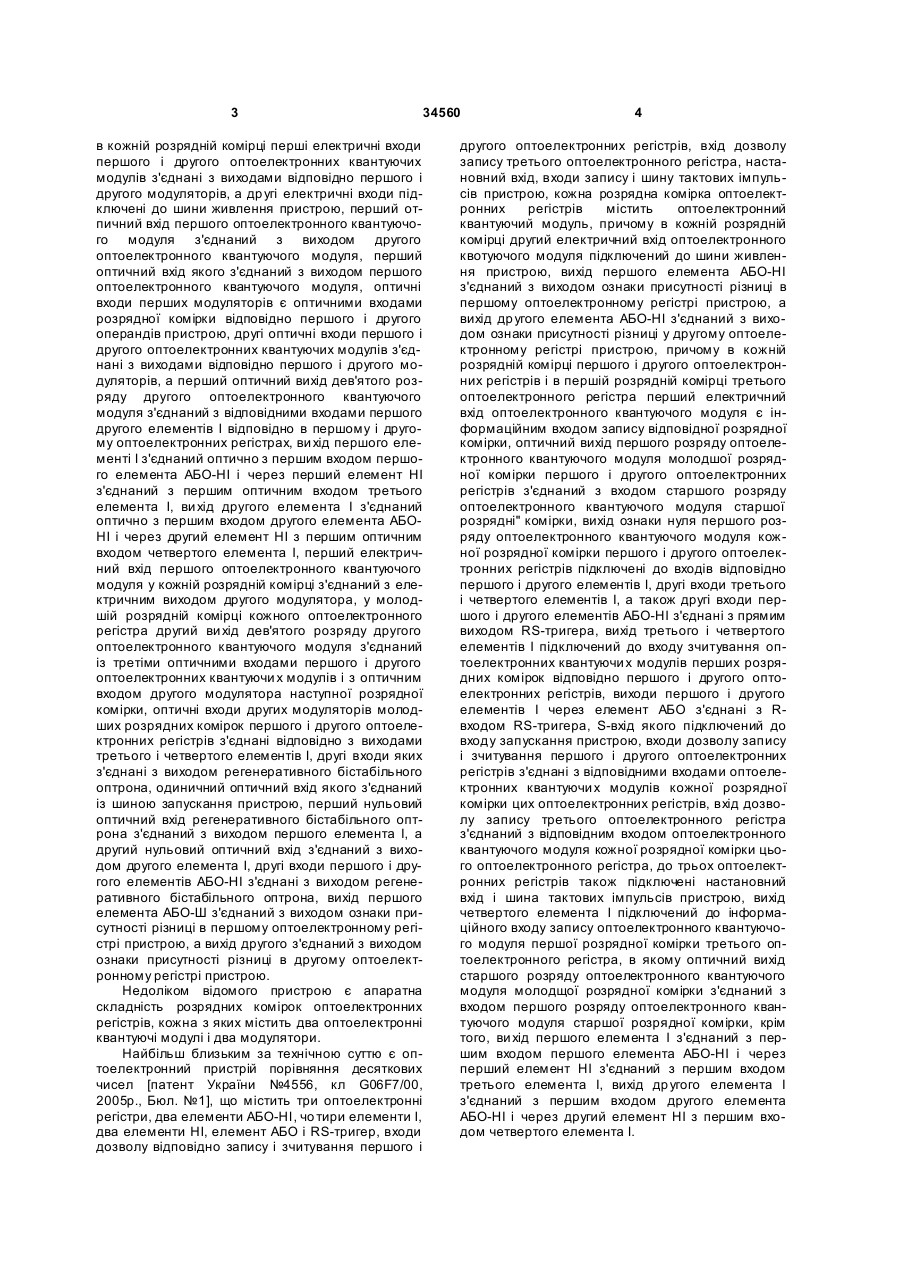

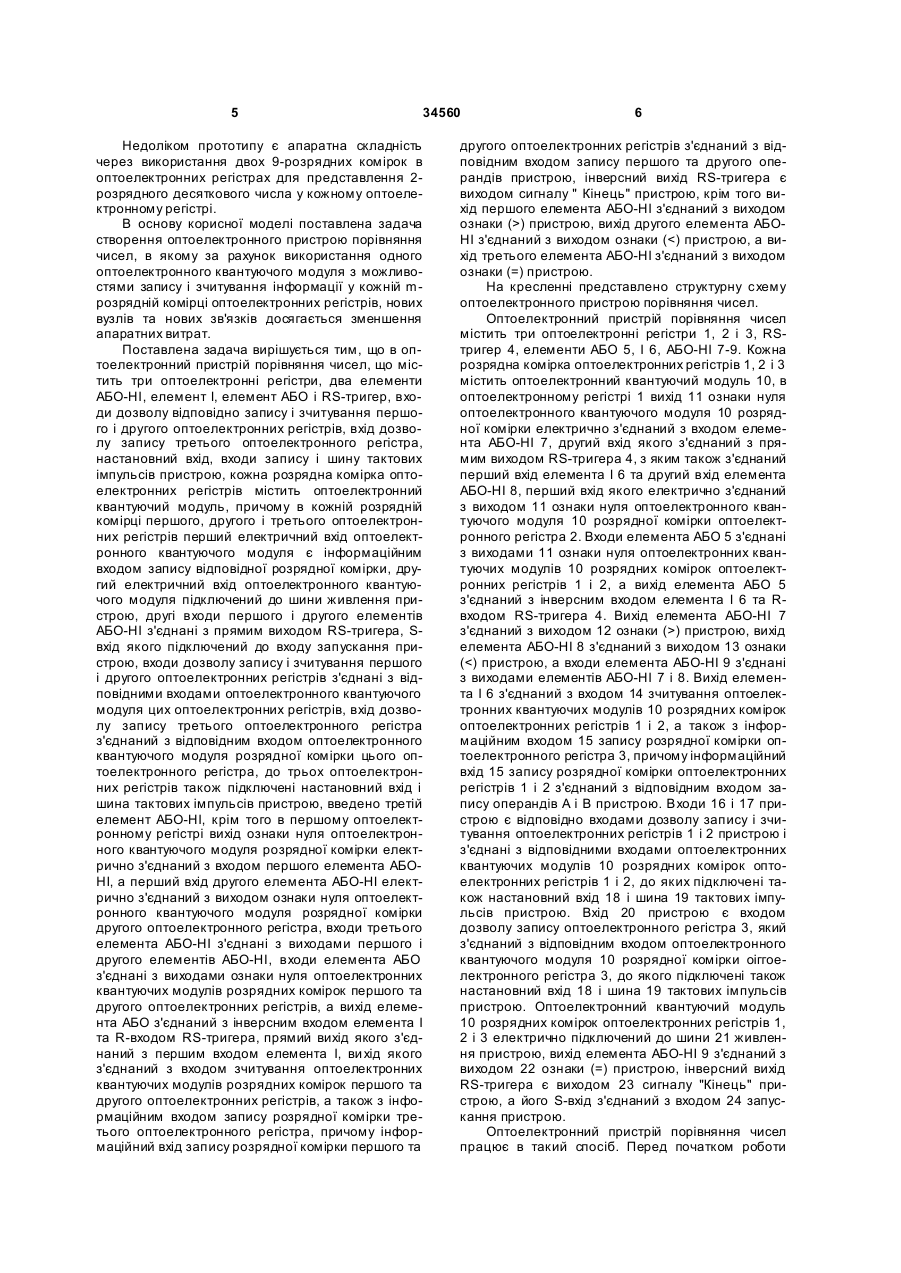

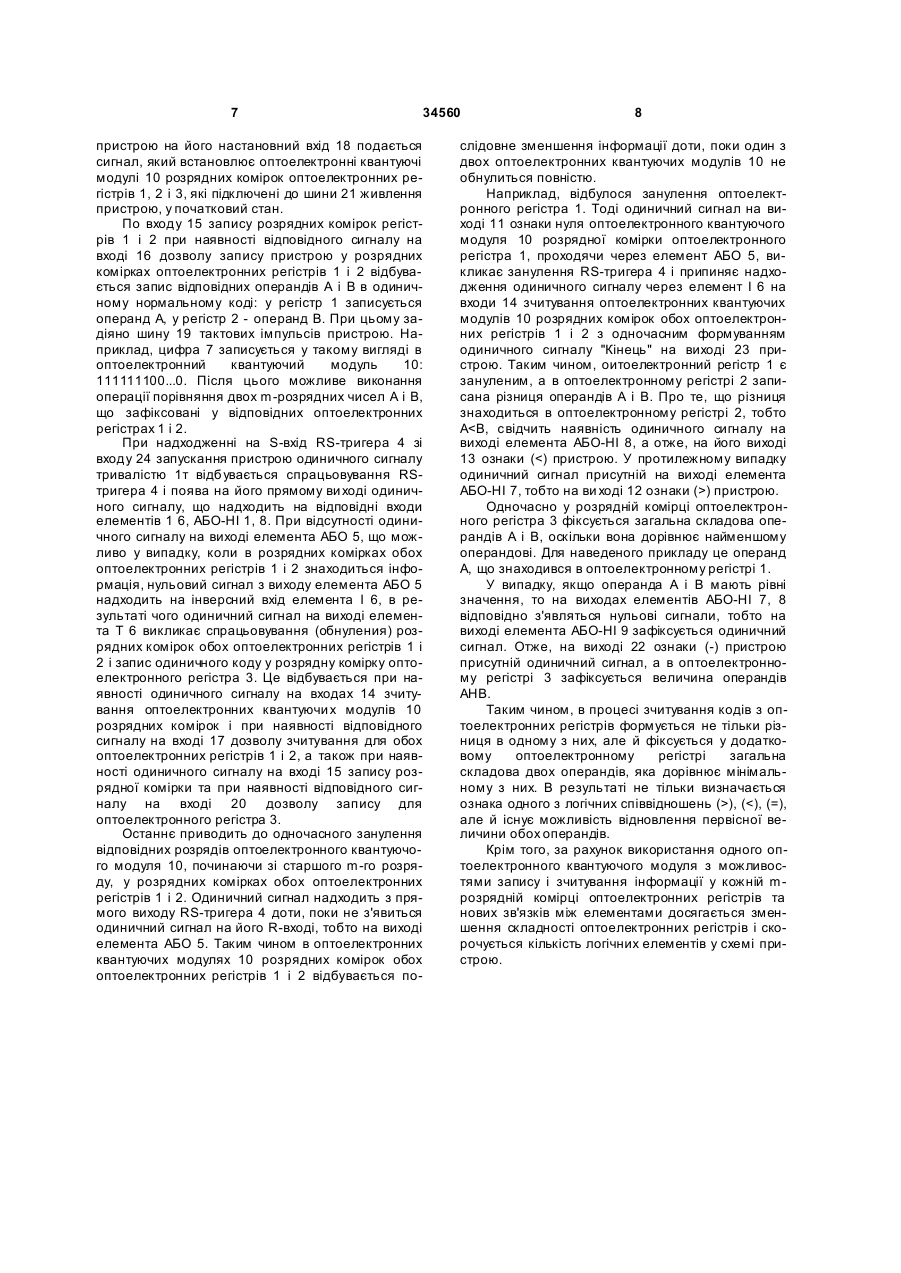

Оптоелектронний пристрій порівняння чисел, що містить три оптоелектронні регістри, два елементи АБО-НІ, елемент І, елемент АБО і RSтригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці першого, другого і третього оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RSтригера, S-вхід якого підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного U 2 UA 1 3 34560 в кожній розрядній комірці перші електричні входи першого і другого оптоелектронних квантуючих модулів з'єднані з виходами відповідно першого і другого модуляторів, а др угі електричні входи підключені до шини живлення пристрою, перший отпичний вхід першого оптоелектронного квантуючого модуля з'єднаний з виходом другого оптоелектронного квантуючого модуля, перший оптичний вхід якого з'єднаний з виходом першого оптоелектронного квантуючого модуля, оптичні входи перших модуляторів є оптичними входами розрядної комірки відповідно першого і другого операндів пристрою, другі оптичні входи першого і другого оптоелектронних квантуючих модулів з'єднані з виходами відповідно першого і другого модуляторів, а перший оптичний вихід дев'ятого розряду другого оптоелектронного квантуючого модуля з'єднаний з відповідними входами першого другого елементів І відповідно в першому і другому оптоелектронних регістрах, ви хід першого елементі І з'єднаний оптично з першим входом першого елемента АБО-НІ і через перший елемент НІ з'єднаний з першим оптичним входом третього елемента І, ви хід другого елемента І з'єднаний оптично з першим входом другого елемента АБОНІ і через другий елемент НІ з першим оптичним входом четвертого елемента І, перший електричний вхід першого оптоелектронного квантуючого модуля у кожній розрядній комірці з'єднаний з електричним виходом другого модулятора, у молодшій розрядній комірці кожного оптоелектронного регістра другий ви хід дев'ятого розряду другого оптоелектронного квантуючого модуля з'єднаний із третіми оптичними входами першого і другого оптоелектронних квантуючи х модулів і з оптичним входом другого модулятора наступної розрядної комірки, оптичні входи других модуляторів молодших розрядних комірок першого і другого оптоелектронних регістрів з'єднані відповідно з виходами третього і четвертого елементів І, другі входи яких з'єднані з виходом регенеративного бістабільного оптрона, одиничний оптичний вхід якого з'єднаний із шиною запускання пристрою, перший нульовий оптичний вхід регенеративного бістабільного оптрона з'єднаний з виходом першого елемента І, а другий нульовий оптичний вхід з'єднаний з виходом другого елемента І, другі входи першого і другого елементів АБО-НІ з'єднані з виходом регенеративного бістабільного оптрона, вихід першого елемента АБО-Ш з'єднаний з виходом ознаки присутності різниці в першому оптоелектронному регістрі пристрою, а вихід другого з'єднаний з виходом ознаки присутності різниці в другому оптоелектронному регістрі пристрою. Недоліком відомого пристрою є апаратна складність розрядних комірок оптоелектронних регістрів, кожна з яких містить два оптоелектронні квантуючі модулі і два модулятори. Найбільш близьким за технічною суттю є оптоелектронний пристрій порівняння десяткових чисел [патент України №4556, кл G06F7/00, 2005p., Бюл. №1], що містить три оптоелектронні регістри, два елементи АБО-НІ, чо тири елементи І, два елементи НІ, елемент АБО і RS-тригер, входи дозволу відповідно запису і зчитування першого і 4 другого оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра, настановний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці другий електричний вхід оптоелектронного квотуючого модуля підключений до шини живлення пристрою, вихід першого елемента АБО-НІ з'єднаний з виходом ознаки присутності різниці в першому оптоелектронному регістрі пристрою, а вихід др угого елемента АБО-НІ з'єднаний з виходом ознаки присутності різниці у другому оптоелектронному регістрі пристрою, причому в кожній розрядній комірці першого і другого оптоелектронних регістрів і в першій розрядній комірці третього оптоелектронного регістра перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, оптичний вихід першого розряду оптоелектронного квантуючого модуля молодшої розрядної комірки першого і другого оптоелектронних регістрів з'єднаний з входом старшого розряду оптоелектронного квантуючого модуля старшої розрядні" комірки, вихід ознаки нуля першого розряду оптоелектронного квантуючого модуля кожної розрядної комірки першого і другого оптоелектронних регістрів підключені до входів відповідно першого і другого елементів І, другі входи третього і четвертого елементів І, а також другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RS-тригера, вихід третього і четвертого елементів І підключений до входу зчитування оптоелектронних квантуючи х модулів перших розрядних комірок відповідно першого і другого оптоелектронних регістрів, виходи першого і другого елементів І через елемент АБО з'єднані з Rвходом RS-тригера, S-вхід якого підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронних квантуючи х модулів кожної розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля кожної розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені настановний вхід і шина тактових імпульсів пристрою, вихід четвертого елемента І підключений до інформаційного входу запису оптоелектронного квантуючого модуля першої розрядної комірки третього оптоелектронного регістра, в якому оптичний вихід старшого розряду оптоелектронного квантуючого модуля молодщої розрядної комірки з'єднаний з входом першого розряду оптоелектронного квантуючого модуля старшої розрядної комірки, крім того, ви хід першого елемента І з'єднаний з першим входом першого елемента АБО-НІ і через перший елемент НІ з'єднаний з першим входом третього елемента І, вихід др угого елемента І з'єднаний з першим входом другого елемента АБО-НІ і через другий елемент НІ з першим входом четвертого елемента І. 5 34560 Недоліком прототипу є апаратна складність через використання двох 9-розрядних комірок в оптоелектронних регістрах для представлення 2розрядного десяткового числа у кожному оптоелектронному регістрі. В основу корисної моделі поставлена задача створення оптоелектронного пристрою порівняння чисел, в якому за рахунок використання одного оптоелектронного квантуючого модуля з можливостями запису і зчитування інформації у кожній mрозрядній комірці оптоелектронних регістрів, нових вузлів та нових зв'язків досягається зменшення апаратних витрат. Поставлена задача вирішується тим, що в оптоелектронний пристрій порівняння чисел, що містить три оптоелектронні регістри, два елементи АБО-НІ, елемент І, елемент АБО і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра, настановний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці першого, другого і третього оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RS-тригера, Sвхід якого підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля цих оптоелектронних регістрів, вхід дозволу запису третього оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені настановний вхід і шина тактових імпульсів пристрою, введено третій елемент АБО-НІ, крім того в першому оптоелектронному регістрі вихід ознаки нуля оптоелектронного квантуючого модуля розрядної комірки електрично з'єднаний з входом першого елемента АБОНІ, а перший вхід другого елемента АБО-НІ електрично з'єднаний з виходом ознаки нуля оптоелектронного квантуючого модуля розрядної комірки другого оптоелектронного регістра, входи третього елемента АБО-НІ з'єднані з виходами першого і другого елементів АБО-НІ, входи елемента АБО з'єднані з виходами ознаки нуля оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а вихід елемента АБО з'єднаний з інверсним входом елемента І та R-входом RS-тригера, прямий вихід якого з'єднаний з першим входом елемента І, ви хід якого з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а також з інформаційним входом запису розрядної комірки третього оптоелектронного регістра, причому інформаційний вхід запису розрядної комірки першого та 6 другого оптоелектронних регістрів з'єднаний з відповідним входом запису першого та другого операндів пристрою, інверсний вихід RS-тригера є виходом сигналу " Кінець" пристрою, крім того вихід першого елемента АБО-НІ з'єднаний з виходом ознаки (>) пристрою, вихід другого елемента АБОНІ з'єднаний з виходом ознаки () пристрою, вихід елемента АБО-НІ 8 з'єднаний з виходом 13 ознаки (
