Самоочисний фільтр

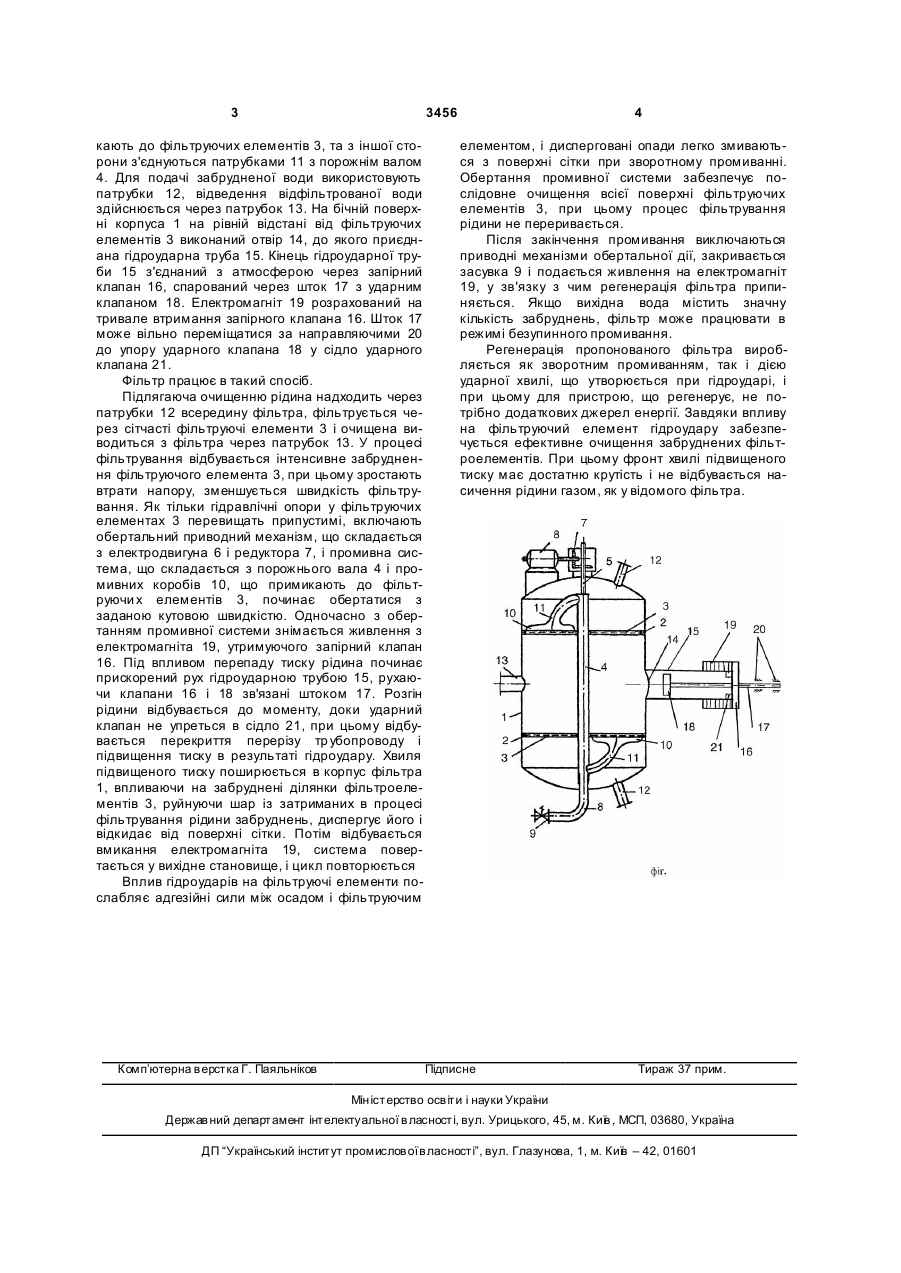

Самоочисний фільтр, що містить корпус, розділений плоскими фільтруючими перегородками на камери забрудненої й очищеної рідин, і пристрій зворотного промивання, виконаний у вигляді співвісно встановленого з корпусом фільтра порожнистого вала і двох промивних коробів, який відрізняється тим, що на бічній поверхні корпусу на рівній відстані від фільтруючи х елементів встановлена гідроударна труба з розташованими в ній спареними клапанами та електромагнітом. (19) (21) 2004031673 (22) 09.03.2004 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Пупков Володимир Сергійович, Петренко Олександр Володимирович, Мочалін Євген Валентинович, Кривошия Петро Миколайович, Іванова Олена Олегівна (73) ДОНБАСЬКИЙ ГІРНИЧО-МЕТАЛУРГІЙНИЙ ІНСТИТУТ 3 3456 кають до фільтруючих елементів 3, та з іншої сторони з'єднуються патрубками 11 з порожнім валом 4. Для подачі забрудненої води використовують патрубки 12, відведення відфільтрованої води здійснюється через патрубок 13. На бічній поверхні корпуса 1 на рівній відстані від фільтруючих елементів 3 виконаний отвір 14, до якого приєднана гідроударна труба 15. Кінець гідроударної труби 15 з'єднаний з атмосферою через запірний клапан 16, спарований через шток 17 з ударним клапаном 18. Електромагніт 19 розрахований на тривале втримання запірного клапана 16. Шток 17 може вільно переміщатися за направляючими 20 до упору ударного клапана 18 у сідло ударного клапана 21. Фільтр працює в такий спосіб. Підлягаюча очищенню рідина надходить через патрубки 12 всередину фільтра, фільтрується через сітчасті фільтруючі елементи 3 і очищена виводиться з фільтра через патрубок 13. У процесі фільтрування відбувається інтенсивне забруднення фільтруючого елемента 3, при цьому зростають втрати напору, зменшується швидкість фільтрування. Як тільки гідравлічні опори у фільтруючих елементах 3 перевищать припустимі, включають обертальний приводний механізм, що складається з електродвигуна 6 і редуктора 7, і промивна система, що складається з порожнього вала 4 і промивних коробів 10, що примикають до фільтруючи х елементів 3, починає обертатися з заданою кутовою швидкістю. Одночасно з обертанням промивної системи знімається живлення з електромагніта 19, утримуючого запірний клапан 16. Під впливом перепаду тиску рідина починає прискорений рух гідроударною трубою 15, рухаючи клапани 16 і 18 зв'язані штоком 17. Розгін рідини відбувається до моменту, доки ударний клапан не упреться в сідло 21, при цьому відбувається перекриття перерізу тр убопроводу і підвищення тиску в результаті гідроудару. Хвиля підвищеного тиску поширюється в корпус фільтра 1, впливаючи на забруднені ділянки фільтроелементів 3, руйнуючи шар із затриманих в процесі фільтрування рідини забруднень, диспергує його і відкидає від поверхні сітки. Потім відбувається вмикання електромагніта 19, система повертається у вихідне становище, і цикл повторюється Вплив гідроударів на фільтруючі елементи послабляє адгезійні сили між осадом і фільтруючим Комп’ютерна в ерстка Г. Паяльніков 4 елементом, і дисперговані опади легко змиваються з поверхні сітки при зворотному промиванні. Обертання промивної системи забезпечує послідовне очищення всієї поверхні фільтруючих елементів 3, при цьому процес фільтрування рідини не переривається. Після закінчення промивання виключаються приводні механізми обертальної дії, закривається засувка 9 і подається живлення на електромагніт 19, у зв'язку з чим регенерація фільтра припиняється. Якщо вихідна вода містить значну кількість забруднень, фільтр може працювати в режимі безупинного промивання. Регенерація пропонованого фільтра виробляється як зворотним промиванням, так і дією ударної хвилі, що утворюється при гідроударі, і при цьому для пристрою, що регенерує, не потрібно додаткових джерел енергії. Завдяки впливу на фільтруючий елемент гідроудару забезпечується ефективне очищення забруднених фільтроелементів. При цьому фронт хвилі підвищеного тиску має достатню крутість і не відбувається насичення рідини газом, як у відомого фільтра. Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
