Самоочисний фільтр

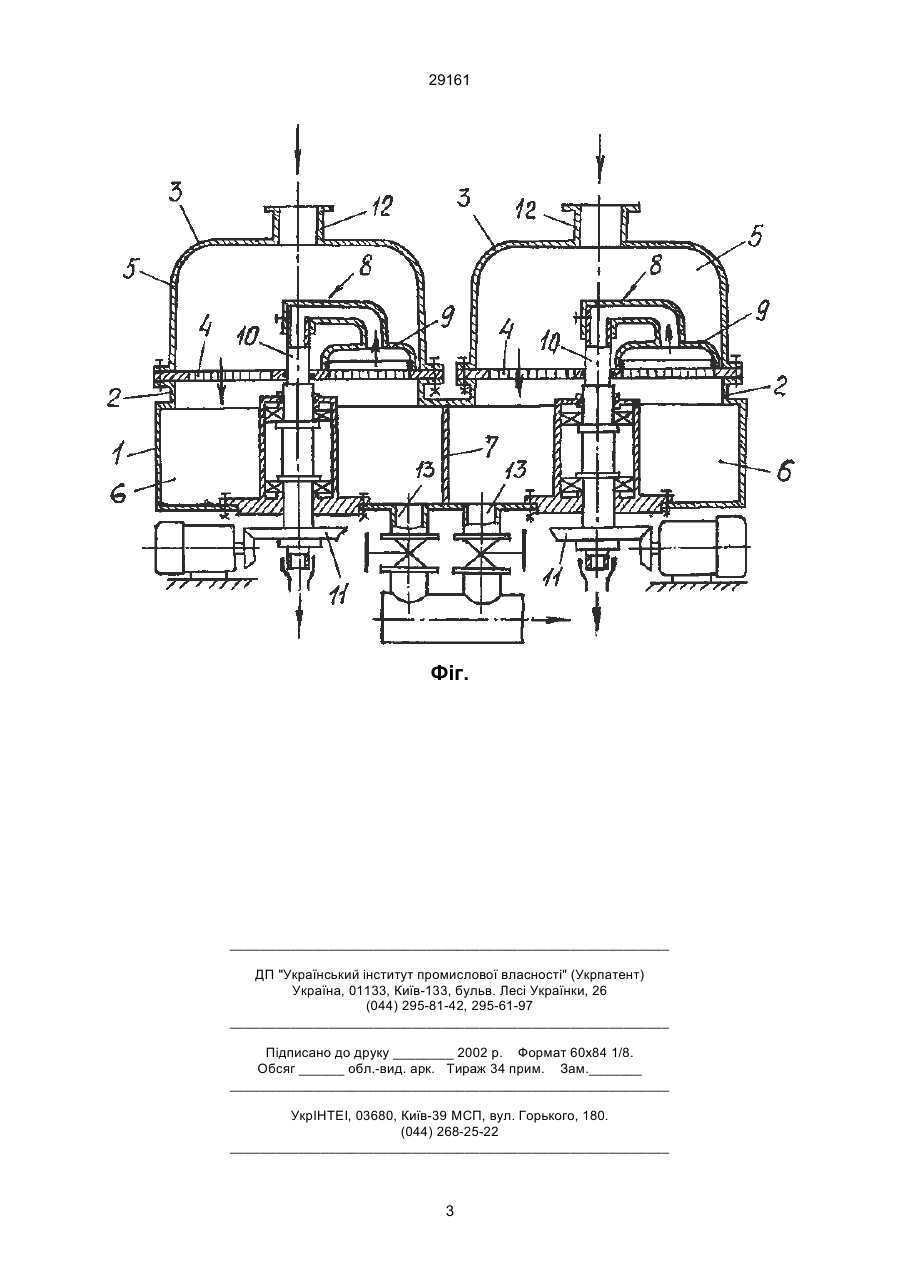

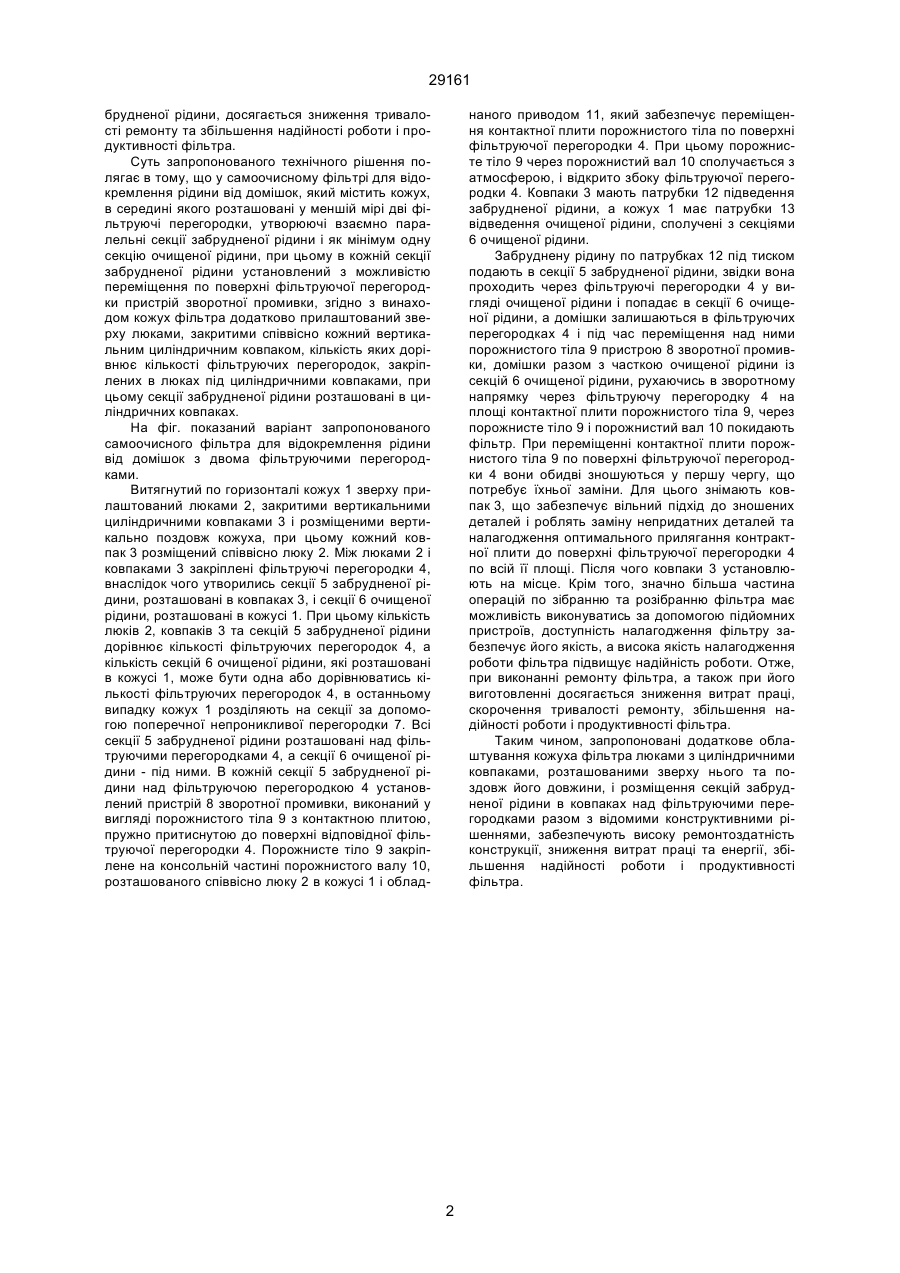

Самоочисний фільтр, який містить кожух, в середині якого розташовані у меншій мірі дві фільтруючі перегородки, утворюючі взаємно паралельні секції забрудненої рідини і як мінімум одну сек 29161 брудненої рідини, досягається зниження тривалості ремонту та збільшення надійності роботи і продуктивності фільтра. Суть запропонованого технічного рішення полягає в тому, що у самоочисному фільтрі для відокремлення рідини від домішок, який містить кожух, в середині якого розташовані у меншій мірі дві фільтруючі перегородки, утворюючі взаємно паралельні секції забрудненої рідини і як мінімум одну секцію очищеної рідини, при цьому в кожній секції забрудненої рідини установлений з можливістю переміщення по поверхні фільтруючої перегородки пристрій зворотної промивки, згідно з винаходом кожух фільтра додатково прилаштований зверху люками, закритими співвісно кожний вертикальним циліндричним ковпаком, кількість яких дорівнює кількості фільтруючих перегородок, закріплених в люках під циліндричними ковпаками, при цьому секції забрудненої рідини розташовані в циліндричних ковпаках. На фіг. показаний варіант запропонованого самоочисного фільтра для відокремлення рідини від домішок з двома фільтруючими перегородками. Витягнутий по горизонталі кожух 1 зверху прилаштований люками 2, закритими вертикальними циліндричними ковпаками 3 і розміщеними вертикально поздовж кожуха, при цьому кожний ковпак 3 розміщений співвісно люку 2. Між люками 2 і ковпаками 3 закріплені фільтруючі перегородки 4, внаслідок чого утворились секції 5 забрудненої рідини, розташовані в ковпаках 3, і секції 6 очищеної рідини, розташовані в кожусі 1. При цьому кількість люків 2, ковпаків 3 та секцій 5 забрудненої рідини дорівнює кількості фільтруючих перегородок 4, а кількість секцій 6 очищеної рідини, які розташовані в кожусі 1, може бути одна або дорівнюватись кількості фільтруючих перегородок 4, в останньому випадку кожух 1 розділяють на секції за допомогою поперечної непроникливої перегородки 7. Всі секції 5 забрудненої рідини розташовані над фільтруючими перегородками 4, а секції 6 очищеної рідини - під ними. В кожній секції 5 забрудненої рідини над фільтруючою перегородкою 4 установлений пристрій 8 зворотної промивки, виконаний у вигляді порожнистого тіла 9 з контактною плитою, пружно притиснутою до поверхні відповідної фільтруючої перегородки 4. Порожнисте тіло 9 закріплене на консольній частині порожнистого валу 10, розташованого співвісно люку 2 в кожусі 1 і облад наного приводом 11, який забезпечує переміщення контактної плити порожнистого тіла по поверхні фільтруючої перегородки 4. При цьому порожнисте тіло 9 через порожнистий вал 10 сполучається з атмосферою, і відкрито збоку фільтруючої перегородки 4. Ковпаки 3 мають патрубки 12 підведення забрудненої рідини, а кожух 1 має патрубки 13 відведення очищеної рідини, сполучені з секціями 6 очищеної рідини. Забруднену рідину по патрубках 12 під тиском подають в секції 5 забрудненої рідини, звідки вона проходить через фільтруючі перегородки 4 у вигляді очищеної рідини і попадає в секції 6 очищеної рідини, а домішки залишаються в фільтруючих перегородках 4 і під час переміщення над ними порожнистого тіла 9 пристрою 8 зворотної промивки, домішки разом з часткою очищеної рідини із секцій 6 очищеної рідини, рухаючись в зворотному напрямку через фільтруючу перегородку 4 на площі контактної плити порожнистого тіла 9, через порожнисте тіло 9 і порожнистий вал 10 покидають фільтр. При переміщенні контактної плити порожнистого тіла 9 по поверхні фільтруючої перегородки 4 вони обидві зношуються у першу чергу, що потребує їхньої заміни. Для цього знімають ковпак 3, що забезпечує вільний підхід до зношених деталей і роблять заміну непридатних деталей та налагодження оптимального прилягання контрактної плити до поверхні фільтруючої перегородки 4 по всій її площі. Після чого ковпаки 3 установлюють на місце. Крім того, значно більша частина операцій по зібранню та розібранню фільтра має можливість виконуватись за допомогою підйомних пристроїв, доступність налагодження фільтру забезпечує його якість, а висока якість налагодження роботи фільтра підвищує надійність роботи. Отже, при виконанні ремонту фільтра, а також при його виготовленні досягається зниження витрат праці, скорочення тривалості ремонту, збільшення надійності роботи і продуктивності фільтра. Таким чином, запропоновані додаткове облаштування кожуха фільтра люками з циліндричними ковпаками, розташованими зверху нього та поздовж його довжини, і розміщення секцій забрудненої рідини в ковпаках над фільтруючими перегородками разом з відомими конструктивними рішеннями, забезпечують високу ремонтоздатність конструкції, зниження витрат праці та енергії, збільшення надійності роботи і продуктивності фільтра. 2 29161 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
