Спосіб розвантажування сипучого вантажу з вагона

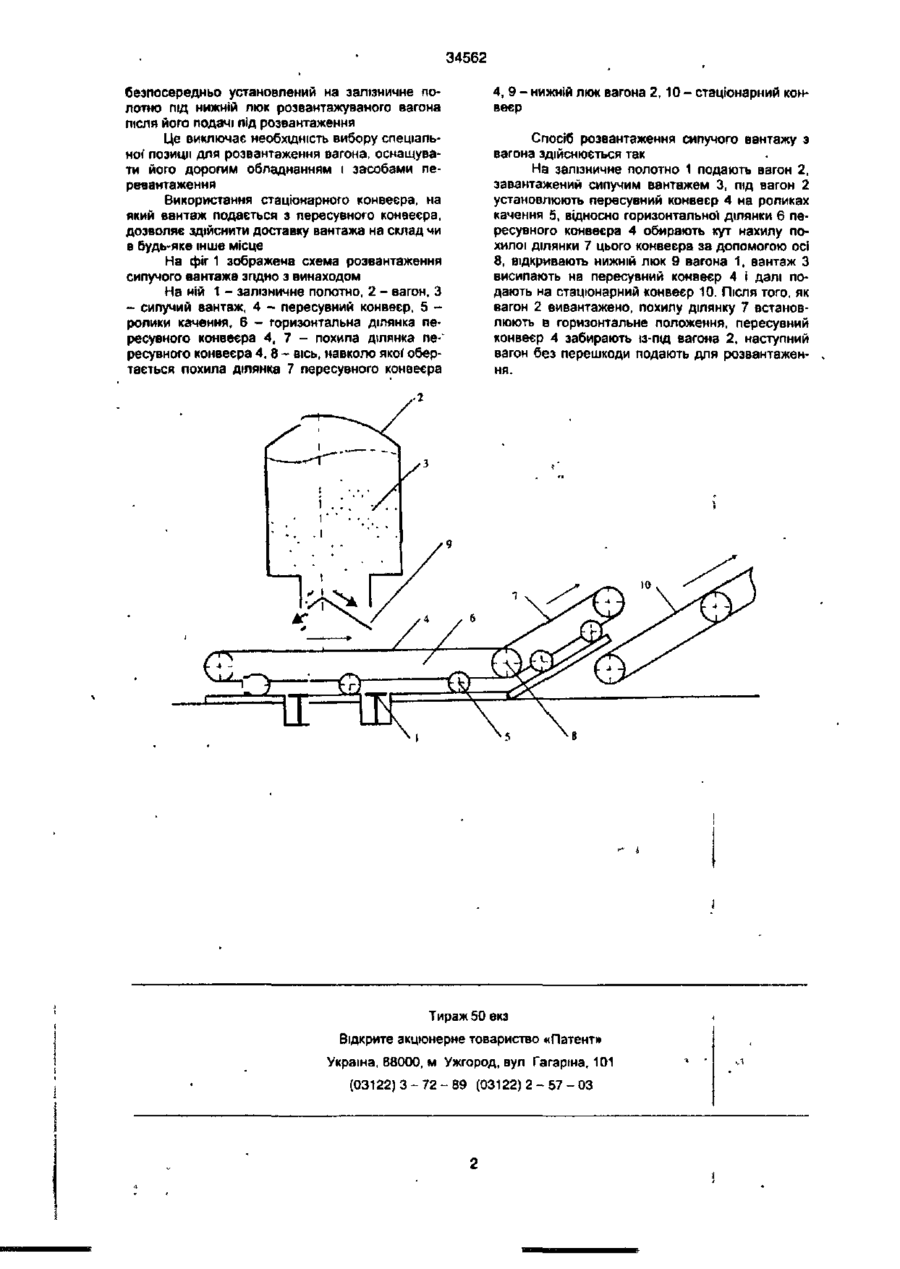

1 Спосіб розвантажування сипучого вантажу з вагона, при якому вагон з вантажем подають на позицію розвантаження, відкривають нижній люк вагона, розвантажують сипучий вантаж на конвеєр, який відрізняється тим, що конвеєр є пересувним і його установлюють на залізничне полотно під нижній люк вагона після подачі вагона на позицію розвантаження, після закінчення розвантаження конвеєр забирають з-під вагона 2 Спосіб по п 1, який відрізняється тим, що вантаж з пересувного конвеєра перевантажують на стаціонарний конвеєр Винахід належить до розвантажування вантажів з залізничних транспортних засобів, зокрема до розвантажування сипучих вантажів з вагонів Відомий спосіб розвантажування сипучих вантажів за допомогою вагоноопрокидувзчів Розвантажування сипучих грузщ з залізничних вагонів здійснюється опрокидуванням або нахилом їх в поперечному або подоежному напрямі ("Боковой вагоноопрокидыватель", А с 1009551, СССР, "Вагоноопрокидыватель", А с 1009952, СССР) Використання вагоноопрокидувачів дозволяє запобігти засипанню залізничного полотна і самих вагонів розвантажуваним сипучим вантажем, проте, для цього потрібно спорудження заглиблених приймальних споруд-бункепів з складною системою конвеєрних ЛІНІЙ Вартість обладнання вагоноопрокидувачів достатньо висока Спорудження приймальних бункерів неможливе на заболочених дільницях залізниці, на пирсах портів та інших місцях, де це неможливо здійснити по ґрунтовим умовам Найближчий до пропонованого технічного рішення є спосіб розвантажування сипучих вантажів через нижні люки вагонів в приймальні бункери (В С Киреев, "Механизация и автоматизация погрузочно-раэгрузочных работ" Москва "Транспорт" ,.1991 стр 264-265) Приймальні бункери розміщуються під вагонами Сипучий вантаж розвантажений в бункер далі за допомогою конвеєрів транспортується до складу Такий спосіб використовується для розвантажування сипучих вантажів на Севастопольському заводі ЗБВ в порті Южний Головною вадою такого способу є коштовність спорудження місця розвантажування і його залежність від ґрунтових умов, умов розташування позиції розвантажування, наприклад на пирсах портів і тому подібне В основу винаходу поставлена задача створити спосіб розвантаження сипучих вантажів шляхом їх розвантаження на пересувний конвеєр, який установлюється під розвантажувальний вагон з можливістю перевантаження сипучого вантажу на другий стаціонарний конвеєр, що дає можливість розвантаження вагона в будь-якому МІСЦІ залізничного полотна, незалежно від ґрунтових і будь-яких інших умов, з послідовною подачею сипучого вантажу на склад або в будь-яке інше місце Поставлена задача вирішується розвантаженням сипучого вантажа з вагона, при якій вагон э вантажем подають на позицію розвантаження відкривають нижній люк вагона, розвантажують сипучий вантаж на конвеєр, причому, ВІДПОВІДНО З винаходом конвеєр є пересувним і його установлюють на залізничне полотно під нижній люк вагона після подачі вагона на позицію розвантажен ня, після закінчення розвантаження конвеєр за бирають з-під вагона Для забезпечення розвантаження вантажа на скпад або будь-яке інше місце, вантаж з пересувного конвеєра перевантажують на стаціонарний конвеєр по якому вантаж транспортується до належного місця Досягнення потрібного технічного результату забезпечується тим, що розвантажений сипучий вантаж поступає на пересувний конвеєр, CM ю со 34562 безпосередньо установлений на залізничне полотно під нижній люк розвантажуваного вагона після його подачі під розвантаження Це виключає необхідність вибору спеціальної' позиції для розвантаження вагона, оснащувати його дорогим обладнанням і засобами перевантаження Використання стаціонарного конвеєра, на який вантаж подається з пересувного конвеєра, дозволяє здійснити доставку вантажа на склад чи в будь-яке інше місце На фіг 1 зображена схема розвантаження сипучого вантажа згідно з винаходом На ній 1 - залізничне полотно. 2 - вагон. З - сипучий вантаж, 4 - пересувний конвеєр. 5 ролики качення, 6 - горизонтальна ділянка пересувного конвеєра 4, 7 - похипа ділянка пе-' ресувного конвеєра 4. 8 - вісь, навколо якої обертається похила ділянка 7 пересувного конвеєра 4, 9 - нижній люк вагона 2,10 - стаціонарний конвеєр Спосіб розвантаження сипучого вантажу з вагона здійснюється так На залізничне полотно 1 подають вагон 2. завантажений сипучим вантажем 3, під вагон 2 установлюють пересувний конвеєр 4 на роликах качення 5, відносно горизонтально! ділянки 6 пересувного конвеєра 4 обирають кут нахилу похилої ділянки 7 цього конвеєра за допомогою осі 8, відкривають нижній люк 9 вагона 1. вантаж З висипають на пересувний конвеєр 4 І далі подають на стаціонарний конвеєр 10. Після того, як вагон 2 вивантажено, похилу ділянку 7 встановлюють в горизонтальне положення, пересувний конвеєр 4 забирають ІЗ-ПІД вагона 2, наступний вагон без перешкоди подають для розвантаження. Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
