Маятниковий ухиломір

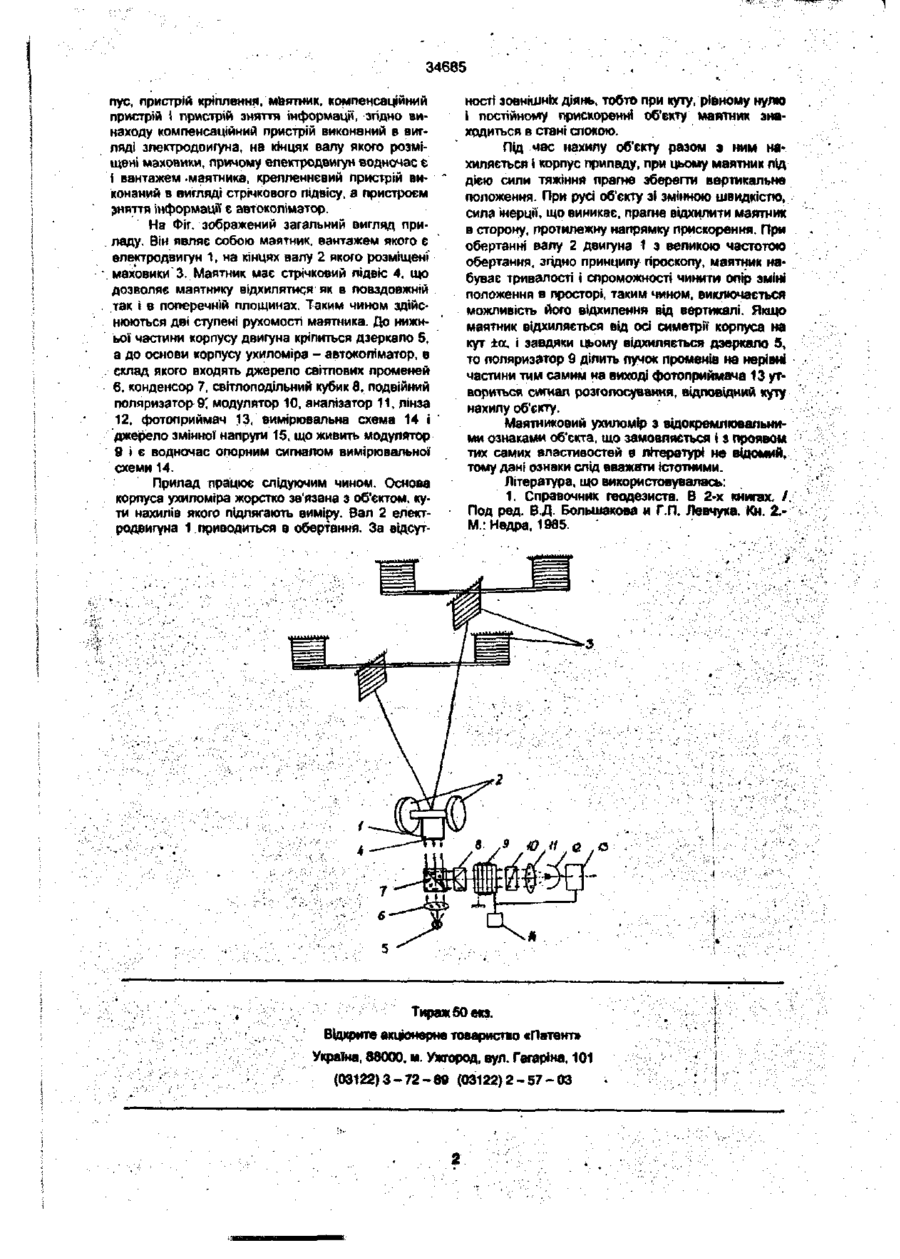

Маятниковий ухиломір, що містить корпус, в якому на кріпленнєвому пристрої розміщений маятник, зв'язаний з компенсаційним пристроєм і пристроєм зняття інформації, що відрізняється тим, що компенсаційний пристрій виконаний в вигляді закріпленого на стрічковому підвісі електродвигуна, який також є І вантажем маятника та на кінцях валу якого розміщені маховики, а пристроєм зняття інформації є розташований на дні корпуса автоколіматор. ложення контактного гребня на барабані визначається часовими інтервалами т між нульовим імпульсом і імпульсом, що виникає при замиканні контакту маятника. Значення т залежить від величини та від знаку куту.нахилу приладу, отже, визначається кутом нахилу транспортного засобу. Даний прилад є найбільш близьким по технічній суті і призначенню до припаду, що заявляється, тому він прийнятий за прототип. Йому притаманні наступні недоліки. Невисока точність і відносно низька швидкодія, зв'язані з похибкою в компенсації поздовжнього прискорення транспортного засобу, а саме з інерційністю тахогенератора, а також зумовлені специфікою функціонування електромеханічної системи зняття інформації про взаємне положення маятника і платформи транспортного засобу, на якій він встановлений (наприклад, контактним зняттям інформації про положення маятника) До недоліків приладу відноситься також можливість виміру куту нахилу об'єкту лише в одній площині із-за засобу кріплення і зняття інформації, що призводить до необхідності використання двох датчиків куту иахилу. В основу винаходу поставлена задача вдосконалення маятникового ухиломіра з а рахунок реалізації в компенсаційному пристрої гіроскопічного способу компенсації поздовжнього прискорення, застосування автоколімаційного методу зняття інформації і виміру кутів нахилу об'єкту в двох взаємно перпендикулярних площинах, підвищити точність та продуктивність приладу. Поставлена задача досягається тим, що в відомому маятниковому ухиломірі» що містить кор ю 00 (О CO зг 34685 пус, пристрій кріплення, маятник, компенсаційний пристрій і пристрій зняття інформації, згідно винаходу компенсаційний пристрій виконаний в вигляді злектродоигуна, на кінцях валу якого розміщені маховики, причому електродвигун водночас є і вантажем -маятника, крелпеннєвий пристрій виконаний в вигляді стрічкового підвісу, а пристроєм зняття інформації г автоколіматор. На Фіг. зображений загальний вигляд приладу. ВІН являє собою маятник, вантажем якого є електродвигун 1, на кінцях валу 2 якого розміщені' маховики 3. Маятник має стрічковий підвіс 4, що дозволяє маятнику відхилятися як в повздовжній так і в поперечній площинах. Таким чином здійснюються дві ступені рухомості маятника. До нижньої частини корпусу двигуна кріпиться дзеркало 5, а до основи корпусу ухиломіра - автокопіматор, в склад якого входять джерело світлових променей 6. конденсор 7, світлоподільний кубик 8, подвійний поляризатор 9; модулятор 10, аналізатор 11, лінза 12, фотоприймач 13, вимірювальна схема 14 і ' джерело змінної напруги 15, що живить модулятор 9 і є водночас опорним сигналом вимірювальної схеми 14. Прилад працює слідуючим чином. Основа корпуса ухиломіра жорстко зв'язана з об'єктом, кути нахилів якого підлягають виміру. Вал 2 електродвигуна 1 приводиться в обертання. За відсут ності зовнішніх діянь, тобто при куту, рівному нулю І постійному прискоренні об'єкту маятник знаходиться в стані спокою. Під мас нахилу об'єкту разом з ним нахиляється І корпус припаду, при цьому маятник лід дією сили тяжіння прагне зберегти вертикальне положення. При русі об'єкту зі змінною швидкістю, сила інерції, що виникає, прагне відхилити маятник в сторону, протилежну напрямку прискорення. При обертанні валу 2 двигуна 1 з великою частотою обертання, згідно принципу гіроскопу, маятник набуває тривалості і спроможності чинити опір зміні положення в просторі, таким чином, виключається можливість його відхилення від вертикалі. Якщо маятник відхиляється від осі симетрії корпуса на кут ±а. і завдяки цьому відхиляється дзеркало 5, то поляризатор 9 ділить пучок променів на нерівні частини тим самим на виході фотоприймача 13 утвориться сигнал розголосувания, відповідний куту нахилу об'єкту. Маятниковий ухиломір з відокремлювальними ознаками об'єкта, що замовляється і з проявом тих самих властивостей в літературі не відомий, тому дані ознаки слід вважати істотними. Література, що використовувалась: 1. Справочник геодезиста. В 2-х книгах. /. Под ред. В Д. Большакова и Г П. Левчука. Кн. 2.М : Недра, 1985. ТиражбОею. Відкрите акціонерне товариство «Патент» Україна, 88000. и. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
