Струнний ухиломір

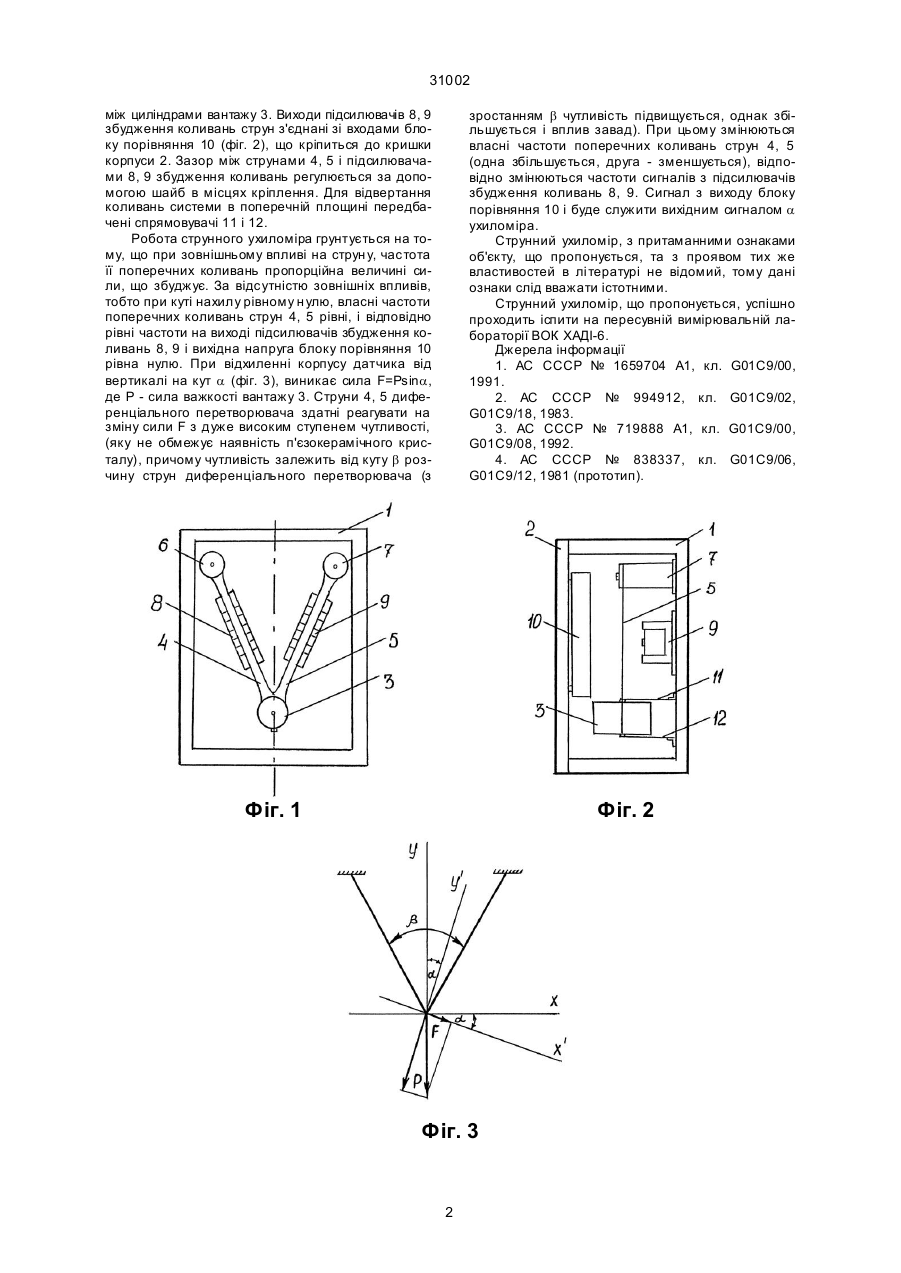

Струнний ухиломір, який містить корпус, вузол кріплення вантажу, вантаж, підсилювачі збудження коливань, блок порівняння, який відрізняється тим, що вузол кріплення вантажу виконано у вигляді двох стр ун, два кінця яких кріпляться в верхніх кута х корпусу, а два інши х - до вантажу, причому кут між струнами повинен бути не менш подвоєного максимального куту, що вимірюється. (19) (21) 98063396 (22) 30.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Богатиренко Костянтин Іванович, Гурко Олександр Генадійович (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ АВТОМОБІЛЬНО-ДОРОЖНІЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 31002 зростанням b чутливість підвищується, однак збільшується і вплив завад). При цьому змінюються власні частоти поперечних коливань струн 4, 5 (одна збільшується, друга - зменшується), відповідно змінюються частоти сигналів з підсилювачів збудження коливань 8, 9. Сигнал з виходу блоку порівняння 10 і буде служити вихідним сигналом a ухиломіра. Струнний ухиломір, з притаманними ознаками об'єкту, що пропонується, та з проявом тих же властивостей в лі тературі не відомий, тому дані ознаки слід вважати істотними. Струнний ухиломір, що пропонується, успішно проходить іспити на пересувній вимірювальній лабораторії ВОК ХАДІ-6. Джерела інформації 1. АС СССР № 1659704 А1, кл. G01С9/00, 1991. 2. АС СССР № 994912, кл. G01С9/02, G01С9/18, 1983. 3. АС СССР № 719888 А1, кл. G01С9/00, G01С9/08, 1992. 4. АС СССР № 838337, кл. G01С9/06, G01C9/12, 1981 (прототип). між циліндрами вантажу 3. Виходи підсилювачів 8, 9 збудження коливань струн з'єднані зі входами блоку порівняння 10 (фіг. 2), що кріпиться до кришки корпуси 2. Зазор між струнами 4, 5 і підсилювачами 8, 9 збудження коливань регулюється за допомогою шайб в місцях кріплення. Для відвертання коливань системи в поперечній площині передбачені спрямовувачі 11 і 12. Робота струнного ухиломіра грунтується на тому, що при зовнішньому впливі на струн у, частота її поперечних коливань пропорційна величині сили, що збуджує. За відсутністю зовнішніх впливів, тобто при куті нахилу рівному н улю, власні частоти поперечних коливань струн 4, 5 рівні, і відповідно рівні частоти на виході підсилювачів збудження коливань 8, 9 і вихідна напруга блоку порівняння 10 рівна нулю. При відхиленні корпусу датчика від вертикалі на кут a (фіг. 3), виникає сила F=Рsina, де Р - сила важкості вантажу 3. Струни 4, 5 диференціального перетворювача здатні реагувати на зміну сили F з дуже високим ступенем чутливості, (яку не обмежує наявність п'єзокерамічного кристалу), причому чутливість залежить від куту b розчину струн диференціального перетворювача (з Фіг. 1 Фіг. 2 Фіг. 3 2 31002 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
