Фільтр для очистки води від заліза

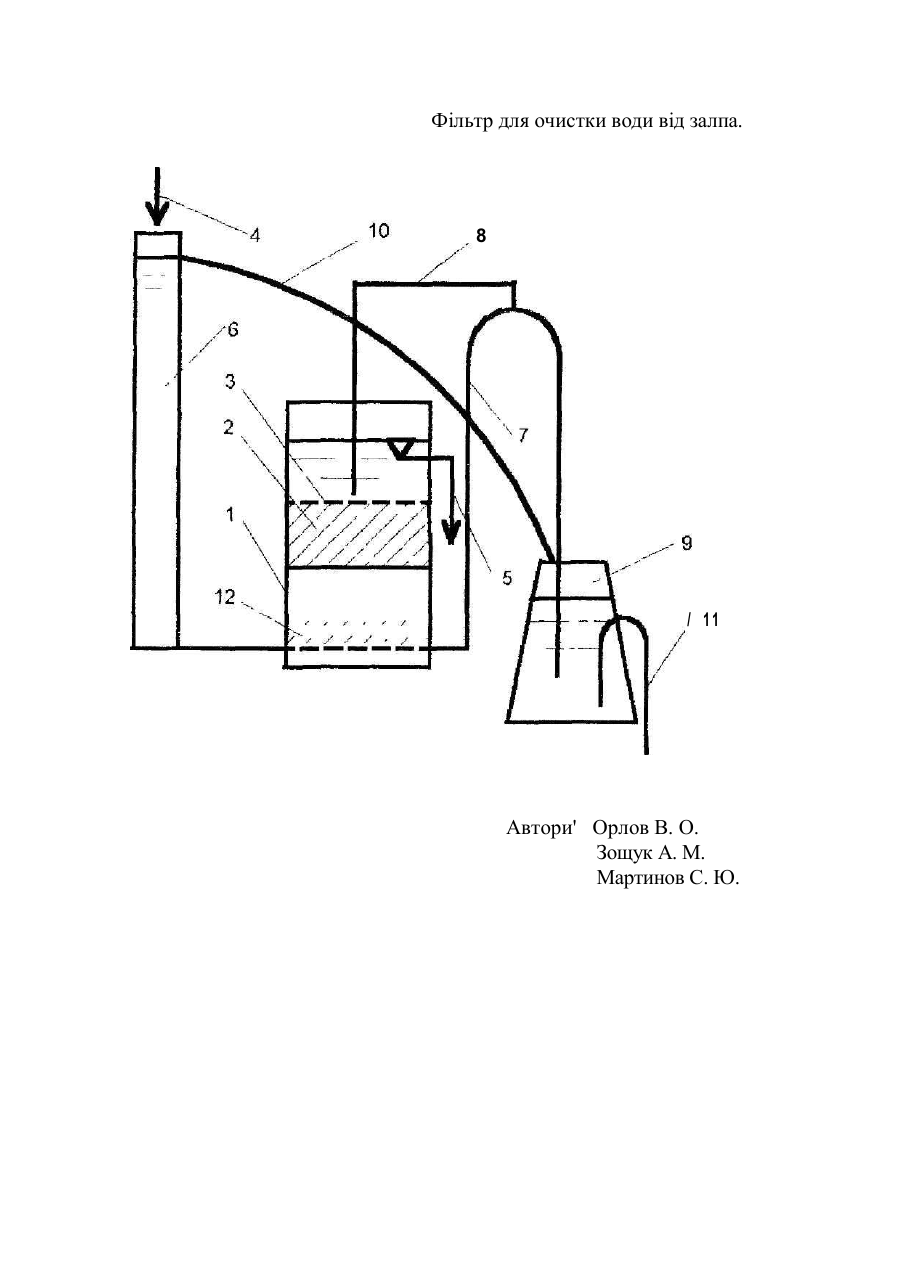

B01D COIF Фіпьтр дня очистки води від -шша Винахід відноситься до пристроїв для очистки води від заліза і може знайти застосування в хімічній, металургійній промисловості, в комунальному господарстві. Відома схема очистки води від заліза, яка включає освітлювач, який складається з корпусу, трубопроводів для подачі вихідної води і відводу освітленої води, коніакіною шару осаду, фіпьіра > який складаться І корпусу, трубопроводів для подачі освітленої ВОДИ і відводу фільтрату, плаваючого філмруючого завантаження (Николадзе И Г Обезжелезиваяиє природных и оборотных вод. M.s Стройиідаї, 1978) Недоліками даної схеми f i e , що вона складається -з двох споруд, іаимнг багато місця, магеріалогмна. Найбільш близьким являється фільтр, який складається з корпусу із плаваючим фільтруючим завантаженням,розподільної системи, трубопроводів для подачі вихшноі води і відводу фільтрату, сифона промивної води з повітряною і рубкою, один кінець якої приєднаний до місця перегину сифона, інший занурений в корпус фільтра над розподільною системою, засобу для перемикання режимів роиоіи фільтра, який складається зі прямокутною гідрозатвора промивної води, трубопроводу наповнення ВИХІДНОЮ ВОДОЮ гідрозатвора, сифона спорожнення гідрозатвора та торцевої частини низхідної гілки сифоня, розміщеної в гідр о затвор і (Аііторское свидетельство СССР № 1386235, кл В 01 D" 23/26, 1988) Недоліками фільтра с те, що одне пінополістирольне завантаження не може утримувати великої кількості зал па а також довго заряджається гідрозатвор і велика кількість водн, яка поступає по трубопроводу наповнення, скидагться в каналізацію. В основу винаходу покладено завдання створити такий фільтр для очистки води від заліза ,який забезпечить більш високу ступінь очистки води а підвищеним вмістом заліза. Дана задача досягається тим. що в фільтрі для ОЧИСЇКИ ВОДИ ВІД заліза, який складається і корпусу із плаваючим фільтруючим завантаженням, розподільної СКСІЄМИ, Сифона СПОрОЖНеННЯ і ГІ/фОШВОрОМ ДЛЯ ВІДВО/їу (фОМНННОЇ ВОДИ, сифона промивної води з повітряною трубкою, трубопроводів для подачі вихідної води і відводу фільтрату, трубопроводу наповнення вихідною водою гідроіагвора, шо під шаром плаваючого фільїруючою завантаження розміщено додатковий зростаючий шар осаду, а гідрозатвор виконано конічної форми. Розміщення додатковою зростаючого шару під шаром плаваючою фільтруючого завантаження дозволяє попередньо частково очистити воду від чалпа, що дозволяє забезпечити більш високу ступінь очистки на плаваючому фільтруючому завантаженні По мірі зростання шару завислого осаду, останній кальмату плаваюче фільтруюче заааніаження, що призводить до погіршення якосії вихідної водн Тому необхідно швидко вивести фільтр на промивку. Це досягається тим, що гідрозатвор виконано конічної форми. Внаслідок того, що гідро затвор виконано конічної форми, скоріше спрацьовує сифон спорожнення гідро з атвор а, заряхунок чого скоріше спорожнюється гідрозатвор, що призводить до більш швидкою наповнення низхідної візки промивного сифону через який відбувається відвід промивної води з фільтра. з На фїх представлена технічна схема фільтра. Фільтр складіться і корпусу 1 п фільтруючим плаваючим іавангаженпям 2, розподільної системи 3, трубопроводів 4 та 5 відповідно для подачі вихідної води і відводу фільтраіу, регуляторашвидкості фшьтрування 6, сифона промивної води 7 з повітряною трубкою $, один кінець якої приєднаний до місця перегину сифона 7, інший занурений в корпус 1 фільтра над розподільною системою З, larofiv для перемикання режимів роботи фільїра, який складається зі конусною пдрошвора промивноіводн 9, фу Go проводу наповнення вихідною водою 10 гідро затвора 9, сифона спорожнення 11 гщрозатвора 9 та торцевої частини низхідної гілки сифона 7, розміщеної в пдрозаіворі 9. в фільтрі І під шаром фільтруючого плаваючого завантаження розміщений додатковий їростаючий шар осаду 12. Фільтр для очистки води від заліза працю*1 насіупним чином, вихідна вода по їрубопроводу 4 подасться в регулятор швидкості 6, звідки поступає в фільтр 1, де профільтрувавшись через додатковий шар осаду [2 і а плаваюче фільтруюче їавантаження 2, очищапься від заліза і по трубопроводу 5 відводиться до споживача По мірі росту додаткового шару осаду 12 та заробки фільтруючого елемента 2, втрати напору в останньому зростають При цьому рівень води в регуляторі швидкості фільтрування б підвищується Коли цей рівень до ся гаг максимальної відмітки, яка розташована вище місця перегину сифона 7, частина води по фубопроводу 10 поступає в гідрозатвор 9 При наповненні пдрочатвору вище і и ч к и переї и ну сифона 13, осіянній починає відкачувати воду і пдрочатвору До моменту його спорожнення із сифона промивної води 7пиходиіь повітря. Вода СЇ висхідної вітки сифона починає перетікати в низхідну аітку і заряджає1 сифон 7, який ПОЧИНЧР відсмоктувати воду із нижньої частини корпусу 1. В результаті освітлена вода із надфільтрового простору фільтра направляється вниз, відмиває фільтруючий елемент, виносить частину контактного шару з фільтра. Коли рівень води в надфільтровому просторі корпуса І падає нижче відмітки повітряної трубки 8, відбувається підсмоктування повітря і зрив вакууму в сифоні 7 Промивка закінчується. Вихідна вода знову почина/1 надходити із регулятора швидкості фільтрування 6 на фільїр. Починається новий фідьтроцикл. В цей же час сифон спорожнення 11 відсмоктує воду з гідрозагвору 9. При зниженій рівня рідини в пдрозатворі до відмітки нижче нїпу висхідної вітки сифона спорожнення 1 K B останній посту па? повітря і відбувається зрив вакууму, і сифон 12 також виключається з роботи. Залишки води із низхідної вики сифона 7 стікають в гідрочаївор 9 і нановнююіь його. Даний фільгр для очистки води від заліза забезпечує необхідну ступінь очистки води вщ заліза при вихідній його концентрації до 15мі/л, а також прискорює вивід фільтра на промивку Фільтр для очистки води від залпа. 8 / 11 Автори' Орлов В. О. Зощук А. М. Мартинов С. Ю.
