Система подання альтернативного палива в камеру згоряння теплового двигуна

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 34966

Опубліковано: 26.08.2008

Автори: Лосіков Олександр Михайлович, Загоруля Максим Олегович, Чвертка Андрій Олександрович, Приходько Анатолій Макарович, Назарець Віктор Семенович

Завантажити PDF файл.

Формула / Реферат

Система подання альтернативного палива в камеру згоряння теплового двигуна, що містить бак з дизельним пальним, традиційний паливний насос високого тиску для подання дизельного палива, форсунки (по одній на кожний циліндр двигуна) і апаратуру акумуляторного типу для подання альтернативного палива, яка відрізняється тим, що форсунка для подання дизельного і альтернативного палив споряджена додатковою голкою для впорскування альтернативного палива, а як привод голок застосовані пакети з п'єзокристалів, які взаємодіють з голками за допомогою клапанів.

Текст

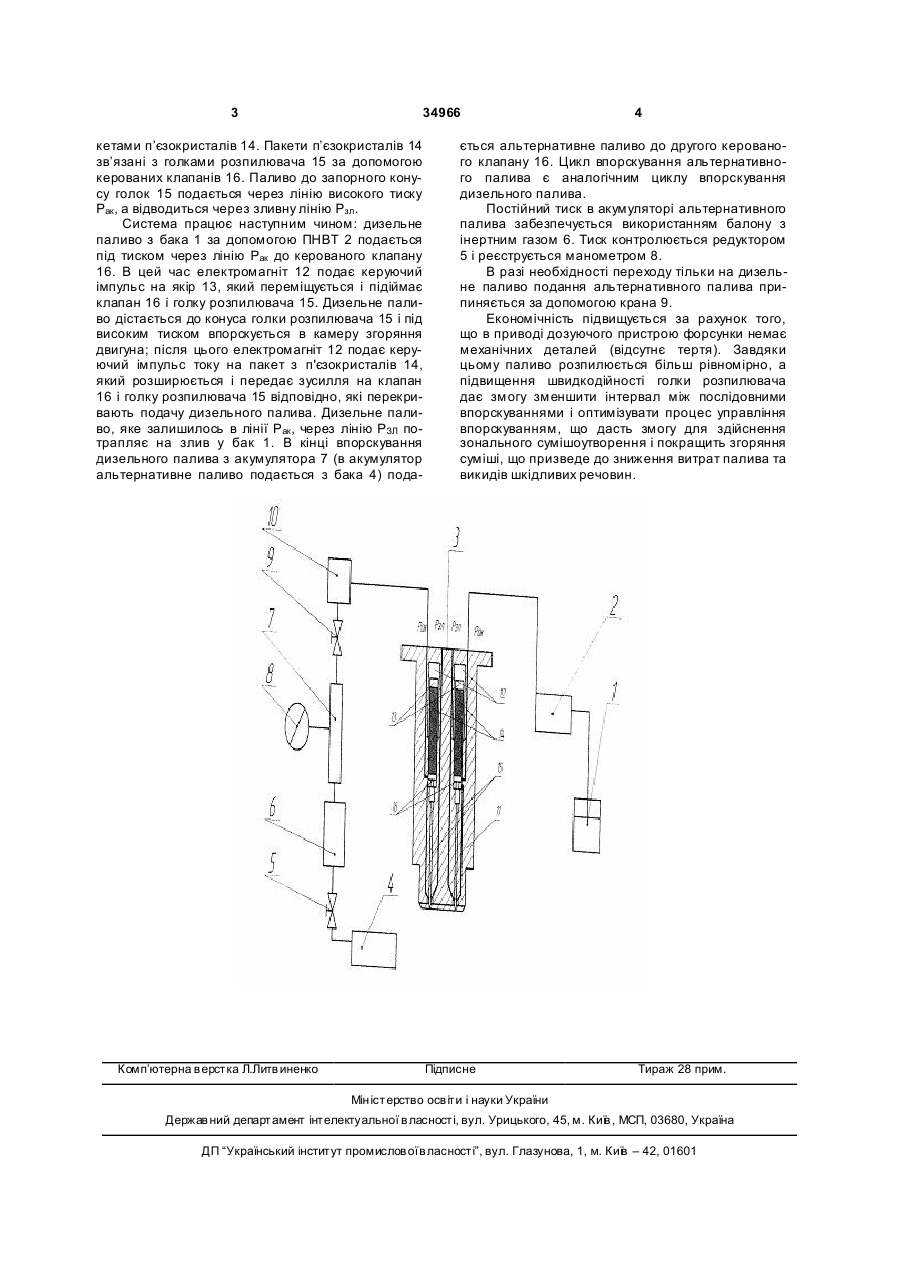

Система подання альтернативного палива в камеру згоряння теплового двигуна, що містить 3 34966 кетами п’єзокристалів 14. Пакети п’єзокристалів 14 зв’язані з голками розпилювача 15 за допомогою керованих клапанів 16. Паливо до запорного конусу голок 15 подається через лінію високого тиску Рак , а відводиться через зливну лінію Pзл. Система працює наступним чином: дизельне паливо з бака 1 за допомогою ПНВТ 2 подається під тиском через лінію Рак до керованого клапану 16. В цей час електромагніт 12 подає керуючий імпульс на якір 13, який переміщується і підіймає клапан 16 і голку розпилювача 15. Дизельне паливо дістається до конуса голки розпилювача 15 і під високим тиском впорскується в камеру згоряння двигуна; після цього електромагніт 12 подає керуючий імпульс току на пакет з п'єзокристалів 14, який розширюється і передає зусилля на клапан 16 і голку розпилювача 15 відповідно, які перекривають подачу дизельного палива. Дизельне паливо, яке залишилось в лінії Рак , через лінію РЗЛ потрапляє на злив у бак 1. В кінці впорскування дизельного палива з акумулятора 7 (в акумулятор альтернативне паливо подається з бака 4) пода Комп’ютерна в ерстка Л.Литв иненко 4 ється альтернативне паливо до другого керованого клапану 16. Цикл впорскування альтернативного палива є аналогічним циклу впорскування дизельного палива. Постійний тиск в акумуляторі альтернативного палива забезпечується використанням балону з інертним газом 6. Тиск контролюється редуктором 5 і реєструється манометром 8. В разі необхідності переходу тільки на дизельне паливо подання альтернативного палива припиняється за допомогою крана 9. Економічність підвищується за рахунок того, що в приводі дозуючого пристрою форсунки немає механічних деталей (відсутнє тертя). Завдяки цьому паливо розпилюється більш рівномірно, а підвищення швидкодійності голки розпилювача дає змогу зменшити інтервал між послідовними впорскуваннями і оптимізувати процес управління впорскуванням, що дасть змогу для здійснення зонального сумішоутворення і покращить згоряння суміші, що призведе до зниження витрат палива та викидів шкідливих речовин. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

System for supply of alternative fuel to combustion chamber of heat engine

Автори англійською

Prykhodko Anatolii Makarovych, Nazarets Viktor Semenovych, Losikov Oleksandr Mykhailovych, Chvertka Andrii Oleksandrovych, Zahorulia Maksym Olehovych

Назва патенту російською

Система подачи альтернативного топлива в камеру сгорания теплового двигателя

Автори російською

Приходько Анатолий Макарович, Назарец Виктор Семенович, Лосиков Александр Михайлович, Чвертка Андрей Александрович, Загоруля Максим Олегович

МПК / Мітки

МПК: F02B 13/00

Мітки: подання, альтернативного, камеру, двигуна, згоряння, палива, теплового, система
