Пристрій для вимірювання температури розплавів

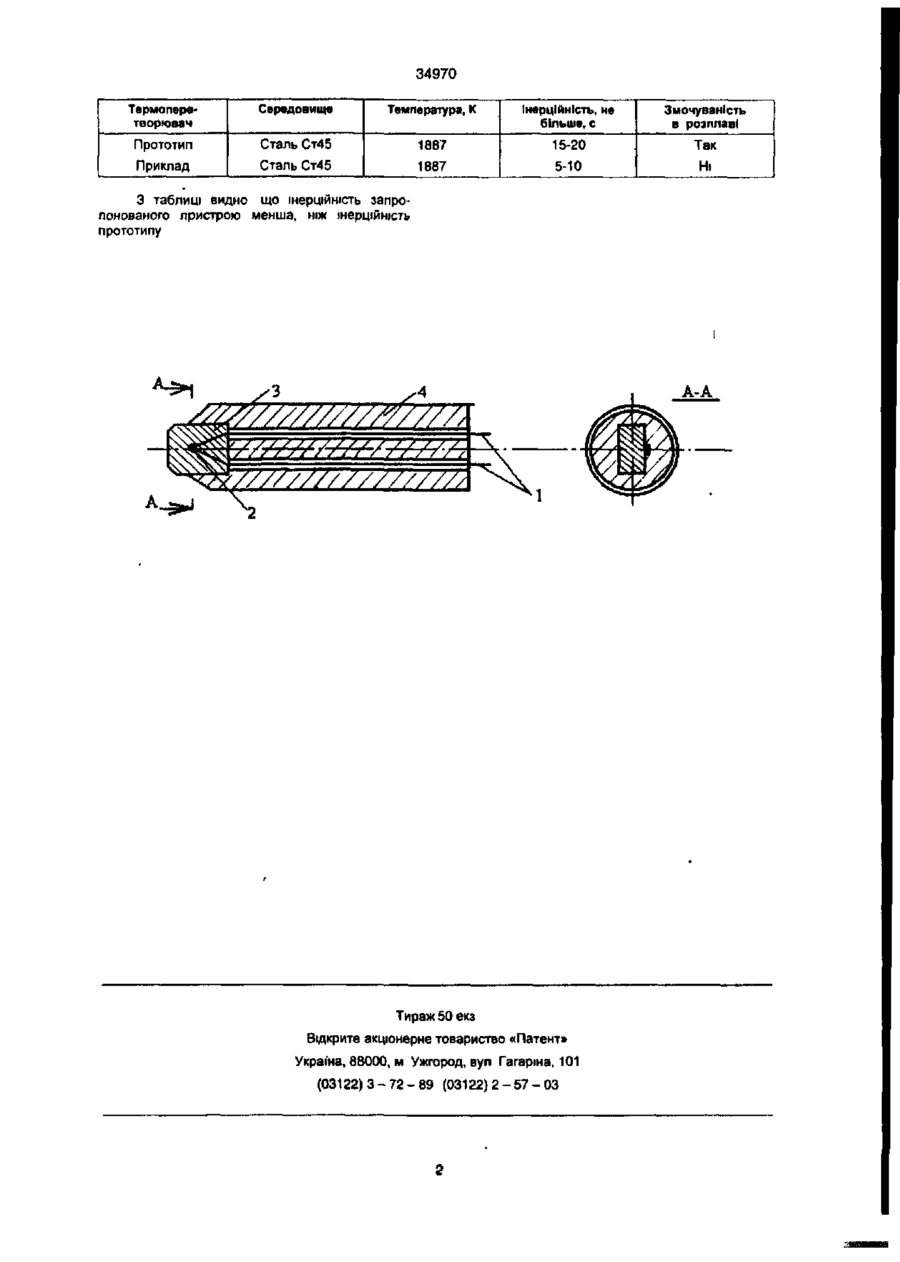

Пристрій для вимірювання температури розплавів, що включає термоперетворювач г захисний чохол, який відрізняється тим, що він містить в торцевій частині чохла вставку з вогнетривкого теплопровідного матеріалу, яка безпосередньо контаїгтує з робочим спаєм термоперетворювача Винахід відноситься до області вимірювання температури контактним методом і може бути використаний для вимірювання1 температури розплавів в металургійному, ливарному та інших виробництвах. Відомий пристрій, що дозволяє здійснювати короткочасний контроль температури розплавів, який складається з корпусу та двох незахищених термопарних проводів, що нерухомо запресовані у втулці з оксиду магнію. Робочий спай в цьому пристрої виникає через замикання термопарних проводів з розплавом (И П.Куритнык, Г.С Бурханов, Б И Стадных Материалы высокотемпературной термометрии,- М.: Металлургия. 1986. С. 163). Однак, термін дії подібного пристрою обмежений ча,сом розчинення незахищених кінців нерухомих термопарних проводів в розплаві і складає для розплавлених сталей 10-30 сек в залежності від матеріалу проводів Найбільш близьким за технічною суттю до винаходу, що заявляється, є пристрій для контролю температури розплавів(И.П.Куритнык, Г.С.Бурханов, ВИСтаднык Материалы высокотемпературной термометрии.- М.: Металлургия, 1986.- С. 145-146). Такий пристрій має корпус Із закріпленим в ньому кварцевим наконечником та два термопарні проводи, одні кінці яких намотані на барабан, а друп утворюють гарячий спай, який знаходиться всередині наконечника. Кварцевий наконечник міняють після кожного занурювання, тривалість якого не повинна перевищувати 20 с Робочий спай термопари обновлюють через 3-4 заміри, при цьому відрізають від термоепектродів не менше 40-70 мм, витягують на цю ж довжину Із корпусу нові кінці термопарних проводів і з'єднують їх, утворюючи новий спай. ' Необхідність обрізки термопарних проводів вказаної довжини пов'язана з тим, що проводи стають крихкими в результаті нагрівання, яке супроводжує заміри При цьому виготовити спай на крихких ділянках проводів неможливо. Недоліком такого пристрою є його висока інерційність. Крім цього має місце значна трудомісткість процесів виміру, яка пов'язана з необхідністю періодично замінювати робочий спай В основу винаходу поставлена задача створення пристрою для вимірювання температури розплавів з низькою інерційністю Поставлена мета досягається тим, що робочий спай термоперетворювача захищений чохлом, виконаним з термостійкого матеріалу, наприклад, карбонітриду бору, в торцевій частині якого розміщена вставка з вогнетривкого теплопровідного матеріалу, наприклад, нітриду алюмінію, яка безпосередньо контактує з робочим спаєм термоперетворювача. На кресленні зображено запропонований пристрій для вимірювання температури Пристрій складається з термопарних проводів 1, з робочим спаєм 2, що знаходиться в безпосередньому контакті з теплопровідною вставкою З, яка вмонтована в торцеву частину захисного чохла 4. В якості вогнетривкого матеріалу захисного чохла •використаний карбонггрид бору, який характеризується високою корозійною стійкістю в розплавах металів та сплавів (И.П.Куритнык, Г.С Бурханов, Б И. Стаднык Материалы вьюокотемпературной термометрии.- М Металлургия, 1986.- С. 131). Дпя оцінки працездатності запропонованого пристрою була проведена серія дослідних плавок в тигельній печі. Температура розплавленої сталі при цьому для порівняння вимірювалась також за допомогою термопари занурення з квзрцевим чохлом. Результати випробувань наведені в таблиці. 1 О) СО О) 34970 Термоперетворювач Середовище Температура, К Інерційність, не більше, с Змочуваність в розплаві Прототип Сталь Ст45 1887 15-20 Так Приклад Сталь Ст45 1887 5-10 Ні З таблиці видно що інерційність запропонованого пристрою менша, ніж інерційнють прототипу А-А 77////7/7///Л Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
