Патрон для обробки ексцентриків
Формула / Реферат
Патрон для обробки ексцентриків, який виконано у вигляді конусної оправки, з правої сторони якої закріплено двокулачковий патрон з можливістю відносного радіального переміщення за допомогою механізму відносного регулювання з шкалою ноніуса, який відрізняється тим, що з вільного торця двокулачкового патрона рівномірно по колу між кулачками виконано глухі різьбові отвори, осі яких є паралельні до осі хвостовика, в які в зоні меншого діаметра загвинчено балансуючі шпильки, маса яких є рівною або наближеною до маси патрона, який зміщений ексцентрично, крім цього маса кулачка, який розміщений в зоні більшого діаметра, є меншою від маси другого.
Текст

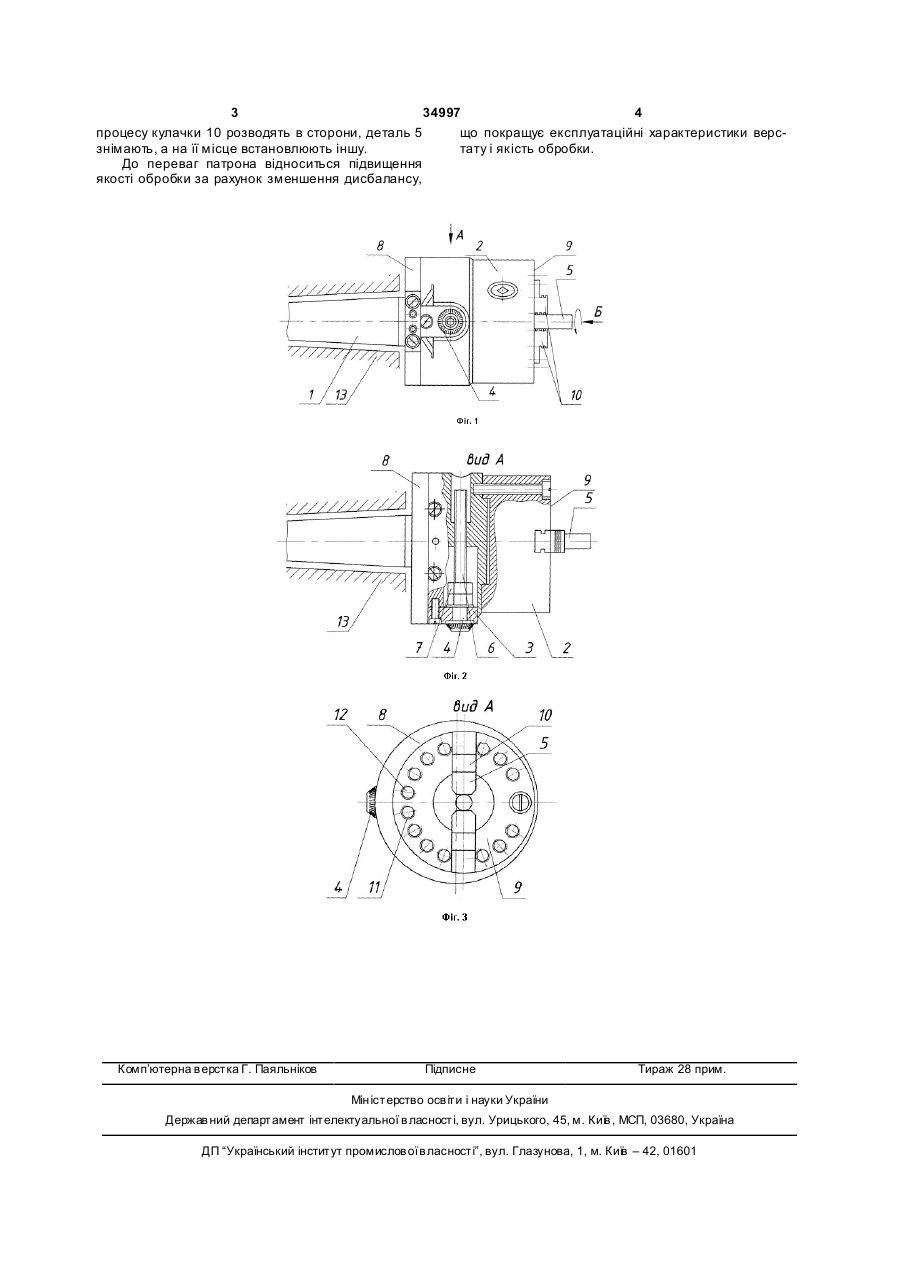

Патрон для обробки ексцентриків, який виконано у вигляді конусної оправки, з правої сторони якої закріплено двокулачковий патрон з можливістю відносного радіального переміщення за допо 3 34997 4 процесу кулачки 10 розводять в сторони, деталь 5 що покращує експлуатаційні характеристики версзнімають, а на її місце встановлюють іншу. тату і якість обробки. До переваг патрона відноситься підвищення якості обробки за рахунок зменшення дисбалансу, Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChuck for eccentrics processing
Автори англійськоюHahaliuk Andrii Valeriiovych
Назва патенту російськоюПатрон для обработки эксцентриков
Автори російськоюГагалюк Андрей Валериевич
МПК / Мітки
МПК: F16C 15/00
Мітки: ексцентриків, патрон, обробки
