Затискний патрон

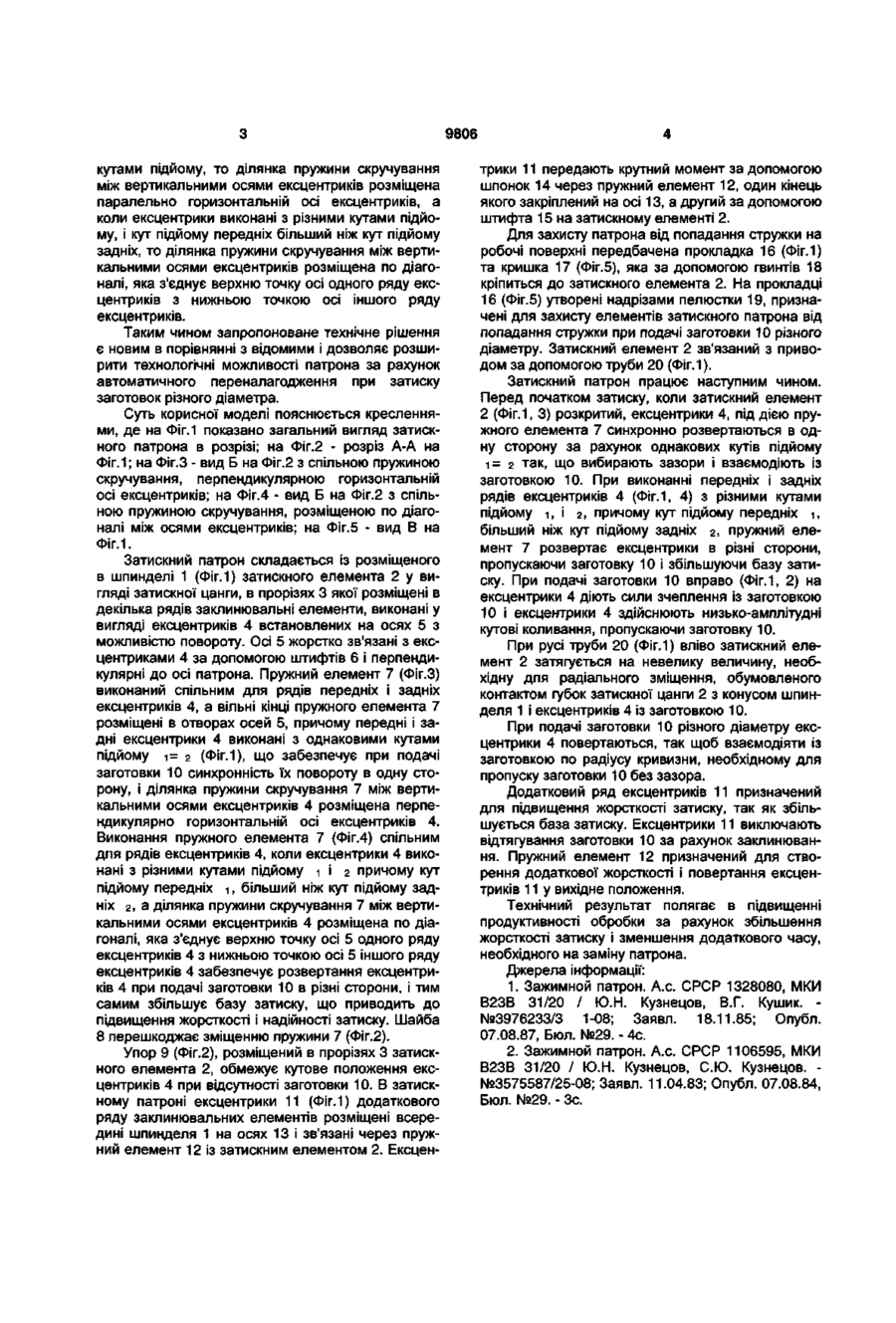

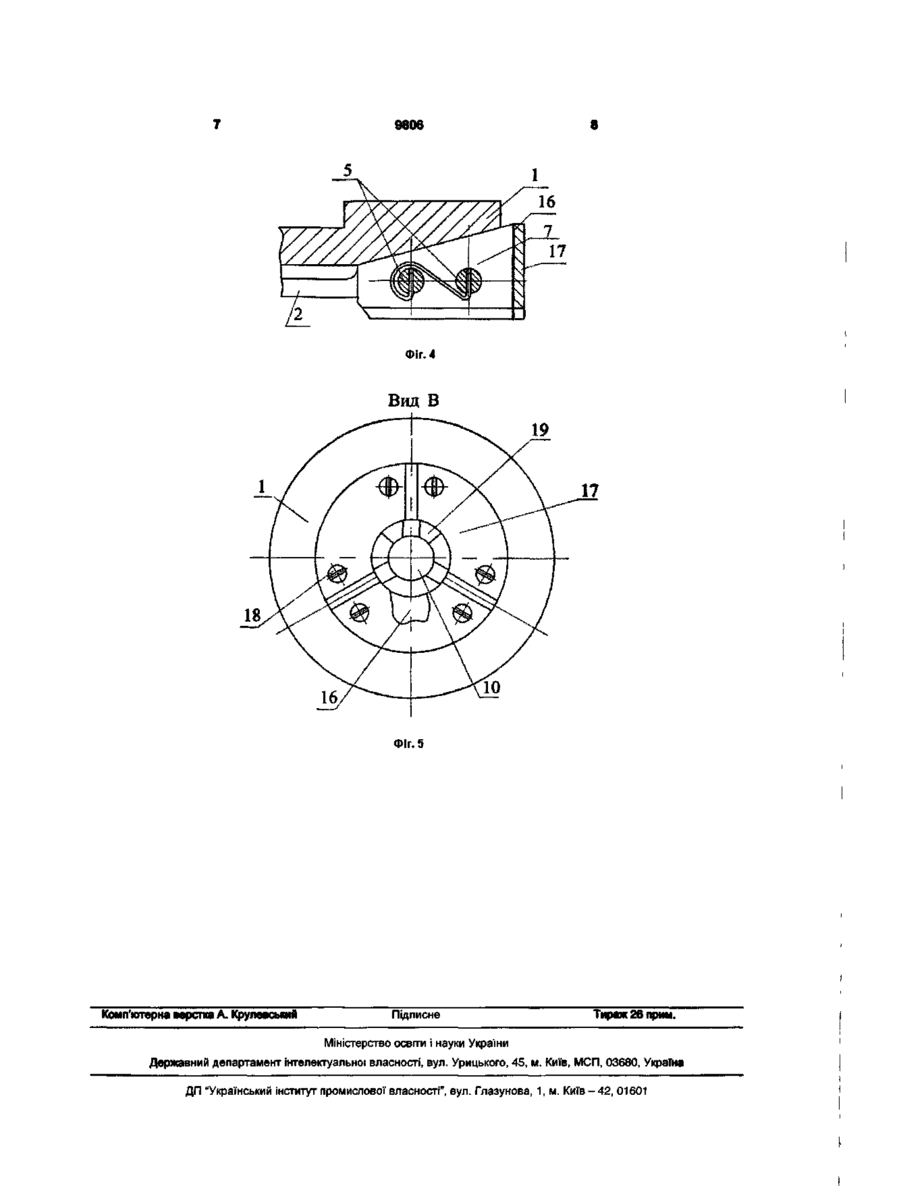

1. Затискний патрон, що містить затискні елементи, в пазах яких встановлені декілька рядів заклинювальних елементів, виконаних у вигляді розміщених на осях ексцентриків з можливістю повороту, упор і ексцентрики, які призначені для взаємодії з упором через пружні елементи у вигляді пружин скручування, та додатковий ряд заклинювальних елементів у вигляді ексцентриків, який відрізняється тим, що пружний елемент є спільним для рядів передніх і задніх ексцентриків, і вільні його кінці розміщено в отворах їх осей, причому упор розміщено в прорізях затискних елементів, а ексцентрики додаткового ряду заклинювальних елементів зв'язані через пружний елемент із затискними елементами. 2. Затискний патрон за п. 1, який відрізняється тим, що передні і задні ексцентрики виконані з однаковими кутами підйому, а ділянка пружини скручування між вертикальними осями ексцентриків розміщена паралельно горизонтальній осі ексцентриків. 3. Затискний патрон за п. 1, який відрізняється тим, що ексцентрики виконані з різними кутами підйому, причому кут підйому передніх більший, ніж кут підйому задніх, а ділянка пружини скручування між вертикальними осями ексцентриків розміщена по діагоналі, яка з'єднує верхню точку осі одного ряду ексцентриків з нижньою точкою осі іншого ряду ексцентриків. Корисна модель відноситься до галузі металообробки і може бути використана при затиску прутків, штучних заготовок і різальних інструментів з широким відхиленням діаметра. Відомий затискний патрон [1], в пазах затискних елементів якого з можливістю повороту на осях встановлені заклинюючи ексцентрики, зв'язані з затискними елементами за допомогою пружин кручення, причому осі ексцентриків встановлені під кутом до осі патрона, що не перевищує 45°, і ексцентрики встановлені в декілька рядів, а сусідні в кожному ряду і між рядами ексцентрики розміщені назустріч один відносно одного. Недолік аналога - складність конструкції, несинхронність роботи рядів ексцентриків. За найближчий аналог прийнято затискний патрон [2], що містить затискні елементи, в прорізях яких встановлені в два ряди заклинювальні елементи у вигляді ексцентриків, які взаємодіють з упором через пружні елементи у вигляді пружин скручування, і додаткові ексцентрики, розміщені всередині шпинделя. Недоліком найближчого аналога є низька довговічність пружин, складність установки пружин в корпус затискного патрона; можливість попадання стружки на робочі поверхні затискних елементів і в корпус затискного патрона. В основу корисної моделі поставлена задача розширення технологічних можливостей патрона шляхом збільшення діапазону затискуваних діаметрів заготовок, підвищення точності, жорсткості затиску і технологічності конструкції. Поставлена задача вирішується тим, що затискний патрон, що містить затискні елементи, в пазах яких встановлені декілька рядів заклинювальних елементів, виконаних у вигляді розміщених на осях ексцентриків з можливістю повороту, упор, і ексцентрики, які призначені для взаємодії з упором через пружні елементи у вигляді пружин скручування, та додатковий ряд заклинювальних елементів у вигляді ексцентриків, а новим є те, що пружний елемент є спільним для рядів передніх і задніх ексцентриків і вільні його кінці розміщено в отворах їх осей, причому упор розміщено в прорізях затискних елементів, а ексцентрики додаткового ряду заклинювальних елементів зв'язані через пружний елемент із затискними елементами, коли передні і задні ексцентрики виконані з однаковими (24)17.10.2005
