Плаваючий патрон

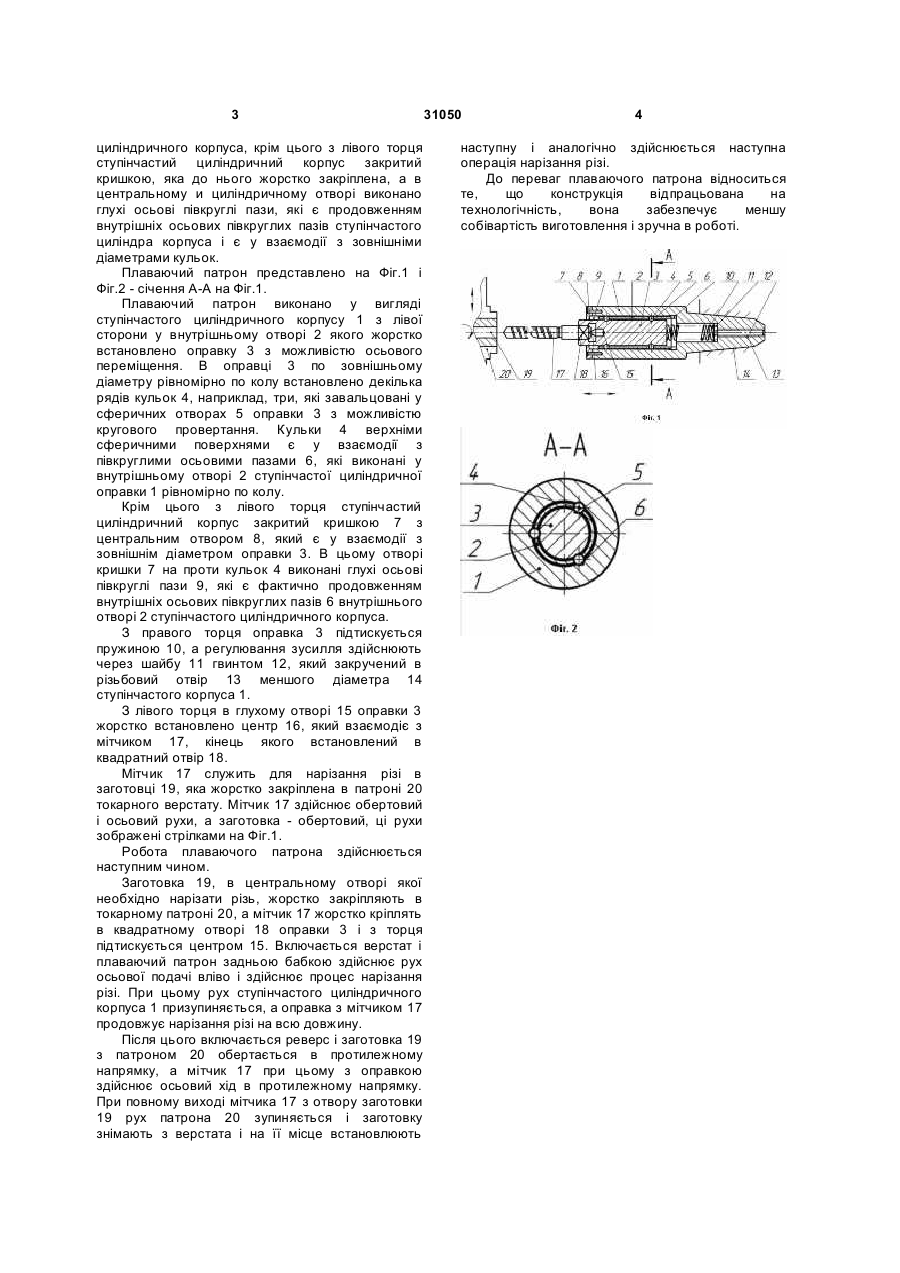

Плаваючий патрон, який виконано у вигляді ступінчастого циліндричного корпуса, в центральному отворі якого встановлено циліндричну оправку, з можливістю осьового переміщення, яка є у взаємодії з внутрішнім діаметром циліндричного корпуса через тіла кочення, в отворі оправки з лівого торця виконано квадратний отвір для встановлення різального 3 циліндричного корпуса, крім цього з лівого торця ступінчастий циліндричний корпус закритий кришкою, яка до нього жорстко закріплена, а в центральному и циліндричному отворі виконано глухі осьові півкруглі пази, які є продовженням внутрішніх осьових півкруглих пазів ступінчастого циліндра корпуса і є у взаємодії з зовнішніми діаметрами кульок. Плаваючий патрон представлено на Фіг.1 і Фіг.2 - січення А-А на Фіг.1. Плаваючий патрон виконано у вигляді ступінчастого циліндричного корпусу 1 з лівої сторони у внутрішньому отворі 2 якого жорстко встановлено оправку 3 з можливістю осьового переміщення. В оправці 3 по зовнішньому діаметру рівномірно по колу встановлено декілька рядів кульок 4, наприклад, три, які завальцовані у сферичних отворах 5 оправки 3 з можливістю кругового провертання. Кульки 4 верхніми сферичними поверхнями є у взаємодії з півкруглими осьовими пазами 6, які виконані у внутрішньому отворі 2 ступінчастої циліндричної оправки 1 рівномірно по колу. Крім цього з лівого торця ступінчастий циліндричний корпус закритий кришкою 7 з центральним отвором 8, який є у взаємодії з зовнішнім діаметром оправки 3. В цьому отворі кришки 7 на проти кульок 4 виконані глухі осьові півкруглі пази 9, які є фактично продовженням внутрішніх осьових півкруглих пазів 6 внутрішнього отворі 2 ступінчастого циліндричного корпуса. З правого торця оправка 3 підтискується пружиною 10, а регулювання зусилля здійснюють через шайбу 11 гвинтом 12, який закручений в різьбовий отвір 13 меншого діаметра 14 ступінчастого корпуса 1. З лівого торця в глухому отворі 15 оправки 3 жорстко встановлено центр 16, який взаємодіє з мітчиком 17, кінець якого встановлений в квадратний отвір 18. Мітчик 17 служить для нарізання різі в заготовці 19, яка жорстко закріплена в патроні 20 токарного верстату. Мітчик 17 здійснює обертовий і осьовий рухи, а заготовка - обертовий, ці рухи зображені стрілками на Фіг.1. Робота плаваючого патрона здійснюється наступним чином. Заготовка 19, в центральному отворі якої необхідно нарізати різь, жорстко закріпляють в токарному патроні 20, а мітчик 17 жорстко кріплять в квадратному отворі 18 оправки 3 і з торця підтискується центром 15. Включається верстат і плаваючий патрон задньою бабкою здійснює рух осьової подачі вліво і здійснює процес нарізання різі. При цьому рух ступінчастого циліндричного корпуса 1 призупиняється, а оправка з мітчиком 17 продовжує нарізання різі на всю довжину. Після цього включається реверс і заготовка 19 з патроном 20 обертається в протилежному напрямку, а мітчик 17 при цьому з оправкою здійснює осьовий хід в протилежному напрямку. При повному виході мітчика 17 з отвору заготовки 19 рух патрона 20 зупиняється і заготовку знімають з верстата і на її місце встановлюють 31050 4 наступну і аналогічно здійснюється наступна операція нарізання різі. До переваг плаваючого патрона відноситься те, що конструкція відпрацьована на технологічність, вона забезпечує меншу собівартість виготовлення і зручна в роботі.
