Прилад для локального охолоджування тканини

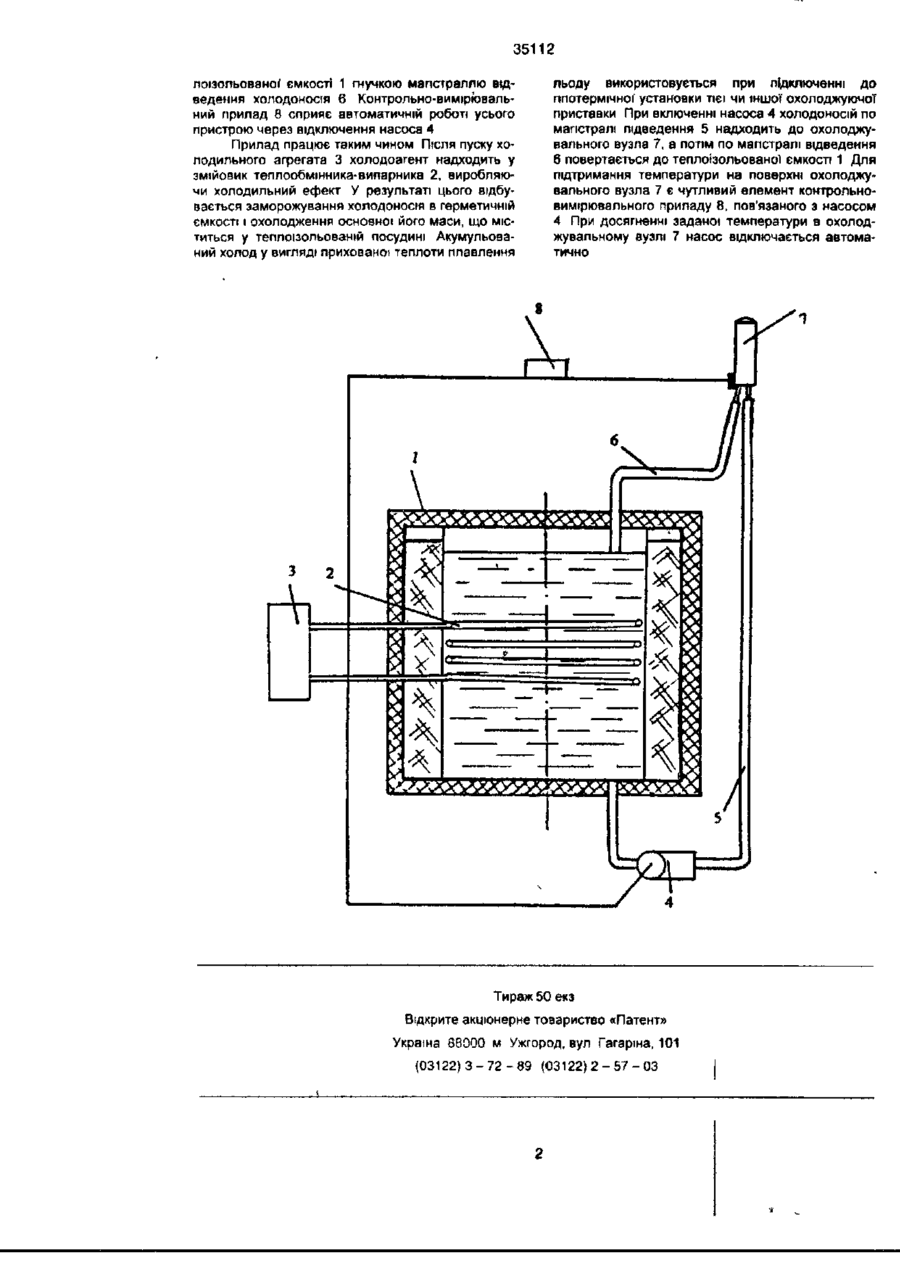

Прилад для локального охолоджування тканини, який містить теплоізольовану посудину, герметичну ємкість, холодильний агрегат, теплообмінник-випарник, насос магістралі підведення і відведення холодоносія, охолоджувальний вузол та контрольно-вимірювальний прилад, який відрізняється тим що зовнішня поверхня герметичної ємкості одночасно є зовнішньою стінкою теплоізольованої посудини, а внутрішня м порожнина Винахід стосується медичної техніки і призначений для гіпотермії організма людини Винахід дозволяє підвищити ефективність роботи гіпотермічної установки за рахунок збільшення теплообмінної поверхні акумулятора холо трішня герметичної ємкості (акумулятора холоду) значно збільшує час зарядки і розрядки акумулятора холоду, що знижує ефективність роботи гіпотермічної установки Технічна задача, на вирішення якої спрямовано передбачуваний винахід, полягає у підвищенні ефективності роботи прилада для локального охолодження тканини, зменшення його масогабаритних характеристик, що досягається тим, що зовнішня стінка герметичної ємкості одночасно є стінкою теплоізольованої посудини, а внутрішня порожнина-ємкістю для холодоносія Винахід дозволяє підвищити ефективність роботи ппотермічної установки за рахунок збільшення теплообмінної поверхні шляхом поєднання зовнішньої стінки іерметичної ємкості ІЗ стінкою теплоізольованої посудини для холодоносія, а також внаслідок зменшення розмірів товщини посудини за рахунок зменшення товщини теплоізоляції На кресленні представлений прилад для локального охолоджування тканини Він містить тєллоїзопьовану посудину 1, тєллообмінник-випарник 2, холодильний агрегат 3. насос 4, гнучкі магістралі підведення 5 і відведення 6 холодоносія, охолоджувальний вузол 7 контрольно-вимірювальнии прилад 8 Ці елементи у приладі поєднані таким чином Теплоізольована посудина 1 через змійовик теплообмінника-випарника 2 приєднана до холодильного агрегата 3 Охолоджувальний вузол 7 з'єднаний з нижньою частиною теплоізольованої ємкості 1 гнучкою магістраллю підведення холодоносія 5 через насос 4 і з верхньою частиною теп ДУ Відзначимо, що гіпотермія (як локальна, так і загальна) входить до комплексу анестезіологічного забезпечення \ реанімаційних заходів Прилад для локального охолоджування тканини є окремим технічним рішенням в ряді гіпотермічних установок Відома гіпотермічна установка, що містить теплоізольовану посудину для холодоносія, теплообмінник-випарник, холодильний агрегат, магістрат підведення і відведення холодоносія, насос, охолоджуючий вузол, контрольно-вимірювальний блок, а також герметичну ємкість, частково заповнену замерзаючою рідиною, виконаною у вигляді двостінного циліндра, на ЗОВНІШНІЙ поверхні якого навито змійовик теплообмінникавипарника, а внутрішня його порожнина поєднана із всмоктуючою пінією насоса Для підвищення ефективності роботи ппотермічної установки охолодження тканини двослнна герметична ємкість виконана таким чином, щоб її зовнішня поверхня одночасно була зовнішньою стінкою теплоізольованої судини для холодоносія (А С № 510236 СССР, МКИ А61В17/36 Устройство для локального охлаждения ткани / В А Наер, В И Власов (СССР) - № 2081099/13. Заявлено02 12 74 Опубл 15 04 76, Бюл №14) Недоліком описаного прилада є те, що мала теплопєредаюча поверхня, як зовнішня, так і вну ЄМКІСТЮ ДЛЯ ХОЛОДОНОСІЯ CM ю со 35112 лоїзольованоґ ємкості 1 гнучкою магістраллю відведення холодоносія 6 Контрольно-вимірювальний прилад 8 сприяє автоматичній роботі усього пристрою через відключення насоса 4 Прилад працює таким чином Пкля пуску холодильного агрегата 3 холодоагент надходить у змійовик теплообмінника-випарника 2, виробляючи холодильний ефект У результаті цього відбувається заморожування холодоносія в герметичній ємкості і охолодження основної його маси, що міститься у теплоізольованій посудині Акумульований холод у вигляді прихованої теплоти плавлення льоду використовується при підключенні до гіпотермічної установки тієї чи іншої охолоджуючої приставки При включенні насоса 4 холодоносій по магістралі підведення 5 надходить до охолоджувального вузла 7, а потім по магістралі відведення 6 повертається до теплоізольованої ємкості 1 Для підтримання температури на поверхні охолоджувального вузла 7 є чутливий елемент контрольновимірювального приладу 8. пов'язаного з насосом 4 При досягненні заданої температури в охолоджувальному вузлі 7 насос відключається автоматично Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000 м Ужгород, вул Гагаріна, 101 {03122)3-72-89 (03122)2-57-03
