Багатопелюсткова електромагнітна прокладка

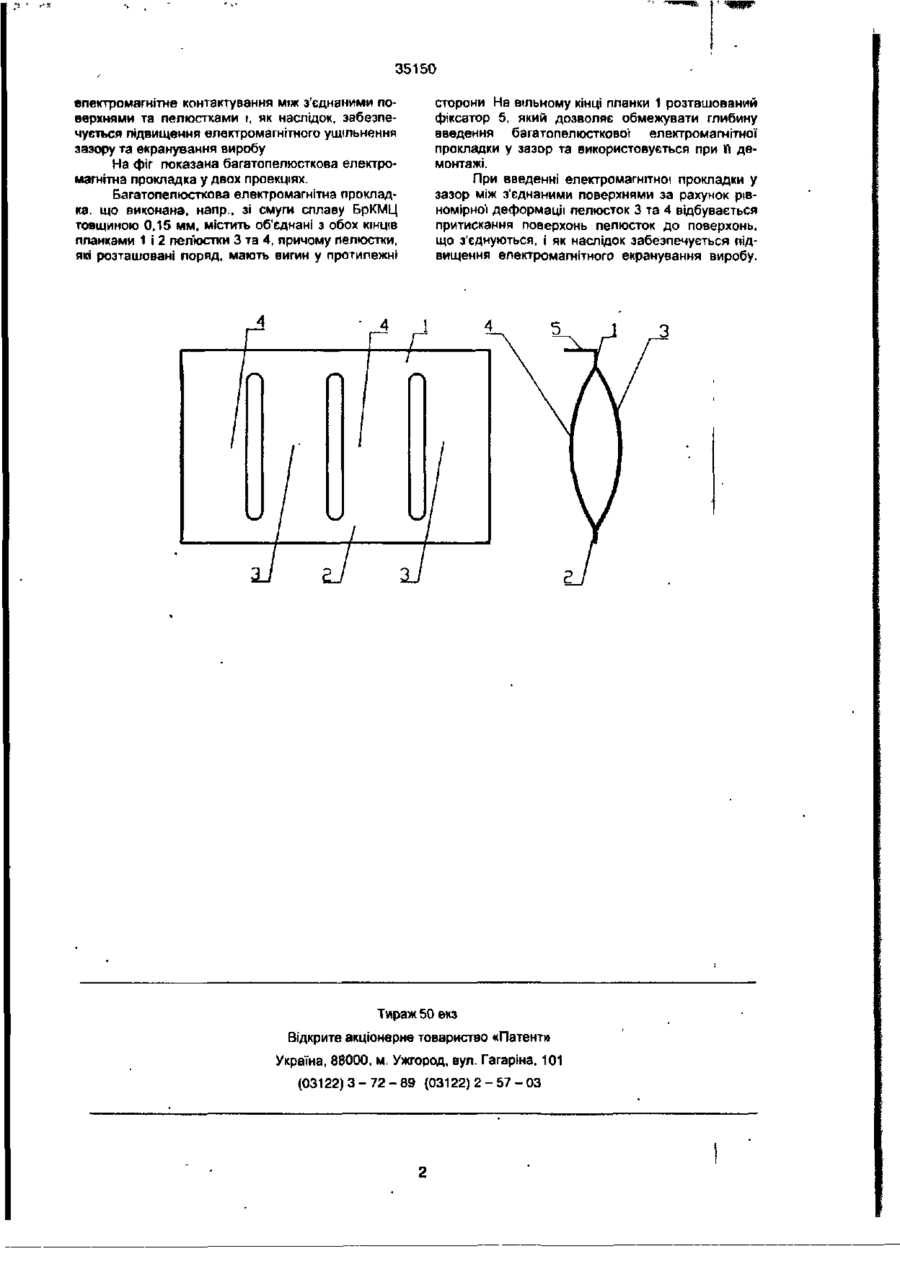

Багатопелюсткова електромагнітна прокладка, що містить об'єднані з одного кінця планкою пелюстки, яка відрізняється тим, що пелюстки додатково об'єднані планкою з іншого кінця, причому пелюстки, які розташовані поряд, мають вигин у протилежні сторони Винахід належить до галузі радіотехніки, і може бути використаний, зокрема, в телекомунікаційній та комп'ютерній техніці для екранування електромагнітного випромінювання і підвищення електромагнітної сумісності радіоелектронних приладів Відомі багатопелюсткові електромагнітні прокладки які являють собою об'єднані з одного кінця планкою пружинні пелюстки, що знаходяться в одній площині з планкою (див , напр, Пат ЕПВ (ЕР) №0500994 кл Н05 К 9/00, опубл 02 09 92) Недоліком таких багатопелюсткових електромагнітних прокладок є відсутність вигину пелюстків, через що не забезпечується достатня ефективність електромагнітного ущільнення зазору між поверхнями, які з'єднуються Найбільш близьким за технічною суттю до запропонованого є вибрана як прототип багатопелюсткова електромагнітна прокладка, що містить планку, яка об'єднує з одного кінця пелюстки, що мають вигин в одну сторону від площини планки (Дональд РЖ Уайт Электромагнитная совместимость радиоэлектронных средств и непреднамеренные помехи Вып 2 -М "Сов Радио", 1978, стр 62) Недоліком багатопепюсткової електромагнітної прокладки за прототипом є те, що при введенні її у зазор між плоскими контактуючими електропровідними поверхнями частин корпусу, що знаходиться у зібраному вигляді, вільні кінці прокладки в результаті тертя по поверхням частин корпусу можуть заламуватися , при цьому також не забезпечується рівномірний електромагнітний контакт між пелюстками та протилежними поверхнями корпусу, які повинні бути з"єднані радюгерметично, що не дозволяє забезпечити достатнє електромагнітне екранування виробу При модернізації наприклад, серійних корпусів системних блоків персональних комп'ютерів, щодо забезпечення їх радюгерметизацп, встановлення відомих багатопелюсткових електромагнітних прокладок на деталі корпусу є неможливим в зв'язку з тим, що при збиранні корпусу контактуючі поверхні деталей рухаються у двох ортогональних напрямах відносно одна одної, що призводить до заламування пелюстків, тому і з'являється необхідність введення прокладок у зазори, що утворюються контактуючими між собою електропровідними деталями зібраного корпуса В основу винаходу поставлена задача удосконалення багатопелюсткової електромагнітної прокладки шляхом придания нової форми виконання зв'язку між пелюстками, що забезпечило б можливість введення прокладки у зазор між контактуючими поверхнями без заламування пелюстків, забезпечуючи при цьому достатнє ущільнення зазору, що дозволить підвищити електромагнітне екранування виробу Поставлена задача вирішується тим, що в багатопелюстковій електромагнітній прокладці, яка містить об'єднані з одного кінця планкою пелюстки, останні додатково об'єднані планкою з іншого кінця, причому пелюстки, які розташовані поряд, мають вигин у протилежні сторони від площини планок Виконання багатопелюсткової електромагнітної прокладки у вигляді пелюсток, що об'єднані з обох кінців планками, та які мають вигин у різні сторони від площини планок, дозволяє вводити її у зазор між контактуючими поверхнями та виводити з нього без заламування пелюстків, при цьому, завдяки симетричному вигину пелюсток відносно площини планок, забезпечується рівномірне ю ю со 35150 електромагнітне контактування між з'єднаними поверхнями та пелюстками t, як наслідок, забезпечується підвищення електромагнітного ущільнення зазору та екранування виробу На фіг показана багатопелюсткова електромагнітна прокладка у двох проекціях. Багатопелюсткова електромагнітна прокладка, що виконана, напр., зі смуги сплаву БрКМЦ товщиною 0,15 мм, містить об'єднані з обох КІНЦІВ планками 1 і 2 пелюстки 3 та 4, причому пелюстки, які розташовані поряд, мають вигин у протилежні сторони На вільному кінці планки 1 розташований фіксатор 5, який дозволяє обмежувати глибину введення багатопелюсткової електромагнітної прокладки у зазор та використовується при її демонтажі. При введенні електромагнітної прокладки у зазор між з'єднаними поверхнями за рахунок рівномірної деформації пелюсток 3 та 4 відбувається притискання поверхонь пелюсток до поверхонь, що з'єднуються, і як наслідок забезпечується підвищення електромагнітного екранування виробу. Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
