Пристрій для з’єднання рознімних елементів електромагнітного екрану

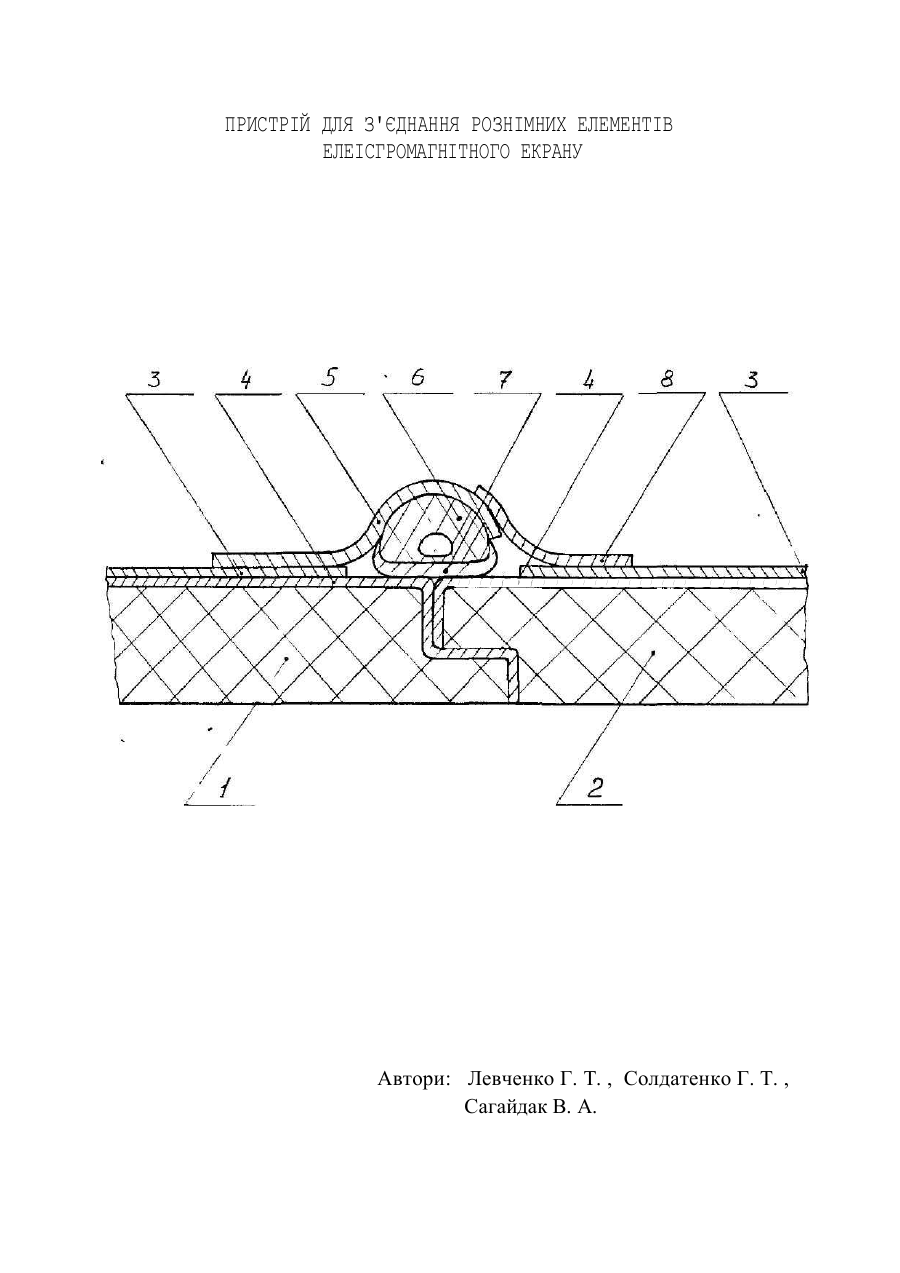

МПКН05К9/00 ПРИСТРІЙ ДЛЯ З'ЄДНАННЯ РОЗНІМНИХ ЕЛЕМЕНТІВ ЕЛЕКТРОМАГНІТНОГО ЕКРАНУ Винахід належить до галузі радіотехніки і може бути використаний, зокрема, для екранування електромагнітного випромінювання в телекомунікаційній, комп'ютерній техніці та засобах зв'язку. Відомо пристрій для з'єднання рознімних елементів електромагнітного екрана, що містить закріплену на одному із елементів екрана нащілинну електропровідну планку (див., напр., Крылов В.А. и др. Защита от электромагнитных излучений. М., «Сов. радио», 1972, с. 115). Недоліком такого пристрою є недостатнє ослаблення електромагнітного випромінювання, що проникає через щілину між рознімними елементами екрана внаслідок нерегулярного точкового контакту нащілинної планки з суміжним елементом екрана. Найбільш близьким за технічною суттю до запропонованого є пристрій для з'єднання рознімних елементів електромагнітного екрана, що містить закріплену на одному із елементів екрана багатопелюсткову електроконтактну пружину (Пат. ЕПВ № 0500994 кл. Н05 К 9/00, опубл. 02.09.92). Недоліком цього пристрою є те, що він не забезпечує з'єднання магнітопровідних шарів електромагнітного екрана, обумовлюючи цим низьку ефективність екранування низькочастотної магнітної складової електромагнітного випромінювання. В основу винаходу поставлена задача шляхом введення нових елементів в пристрій для з'єднання елементів магнітного екрана забезпечити з'єднання як електропровідних, так і магнітопровідних шарів екрана, і підвищити тим самим ефективність екранування електромагнітного випромінювання. Поставлена задача вирішується тим, що в пристрої для з'єднання рознімних елементів екрана закріплена скоба, під якою розміщена в напруженому стані еластична прокладка, виконана, принаймні в області контакту з магнітопровідними шарами елементів екрана, магнітопровідною, а електроконтактна пружина розміщена з вільного кінця скоби. Закріплення на одному з елементів екрана скоби дозволяє розмістити над щілиною між елементами екрана еластичну прокладку в напруженому стані, забезпечуючи цим магнітний контакт між магютопровідними шарами елементів екрана через магнітопровідну частину цієї прокладки, а розміщення електроконтактної пружини з вільного кінця скоби дозволяє забезпечити електричний контакт між електропровідними шарами елементів екрана Виконання прокладки еластичною та магнітопровідною, принаймні в області контакту з магнітопровідними шарами екрана, дозволяє використовувати пристрій для з' єднання тонкостінних елементів екрана, в тому числі тонкошіівкових екрануючих покрить, нанесених на пластмасові корпуси. 2. На кресленні зображено поперечний переріз пристрою для з'єднання рознімних елементів електромагнітного екрана. Елементи екрана 1 і 2 виготовлені із пластмаси, на їх поверхні нанесено електропровідний шар 3 і магнітопровідний шар 4. Пристрій містить скобу 5, закріплену на елементі 1. Скоба 5 має нерознімний електричний контакт з електропровідним шаром 3. Між скобою 5 і магнітопровідним шаром 4 елемента 1 розміщено в напруженому стані еластичну прокладку 6 з магнітопровідним покриттям 7, 3 вільного кінця скоби розміщена багатопелюсткова електроконтактна пружина 8. Еластична прокладка може бути виконана з гуми або термопластичного полімерного матеріалу з покриттям, наприклад із пермалою або аморфного магнітом'якого матеріалу, яке може бути нанесено як на всю її поверхню, так і на частину, що контактує з магнітопровідними шарами елементів екрана. Багатопелюсткова електроконтактна пружина може бути закріплена як безпосередньо на електропровідному шарі одного з елементів екрана, так і на вільному кінці скоби. Скоба також може бути виконана з того ж матеріалу, що і багатопелюсткова електроконтактна пружина, і складати з нею одне ціле. Пристрій працює таким чином. При стикуванні рознімних елементів екрана магнітопровідний шар 4 елементу 2 входить в безпосередній контакт з магнітопровідним покриттям 7 еластичної прокладки 6, підсилюючи його деформацію, завдяки чому зростає площа контакту між магнітопровідними шарами 4 і покриттям 7. Пелюстки електроконтактної пружини 8, закріпленої на вільному кінці скоби, входять в контакт з електропровідним шаром елемента 2. У випадку, коли електроконтактна пружина закріплена на електропровідному шарі елемента 2, її пелюстки входять в контакт зі скобою 5. Пружна деформація пружини створює зусилля, достатнє для забезпечення надійного електричного контакту між електропровідними шарами елементів 1 і 2. При цьому забезпечується як еквіпотенціальність електропровідного шару екрана, так і замикання магнітного шару екрана, що в свою чергу, дозволяє підвищити ефективність екранування електромагнытного випромінювання в широкому діапазоні частот. ПРИСТРІЙ ДЛЯ З'ЄДНАННЯ РОЗНІМНИХ ЕЛЕМЕНТІВ ЕЛЕІСГРОМАГНІТНОГО ЕКРАНУ / / / / f 9 f / / / / / / / / / / / / / / / / / / / / Автори: Левченко Г. Т. , Солдатенко Г. Т. , Сагайдак В. А.
