Двері екранованого корпусу

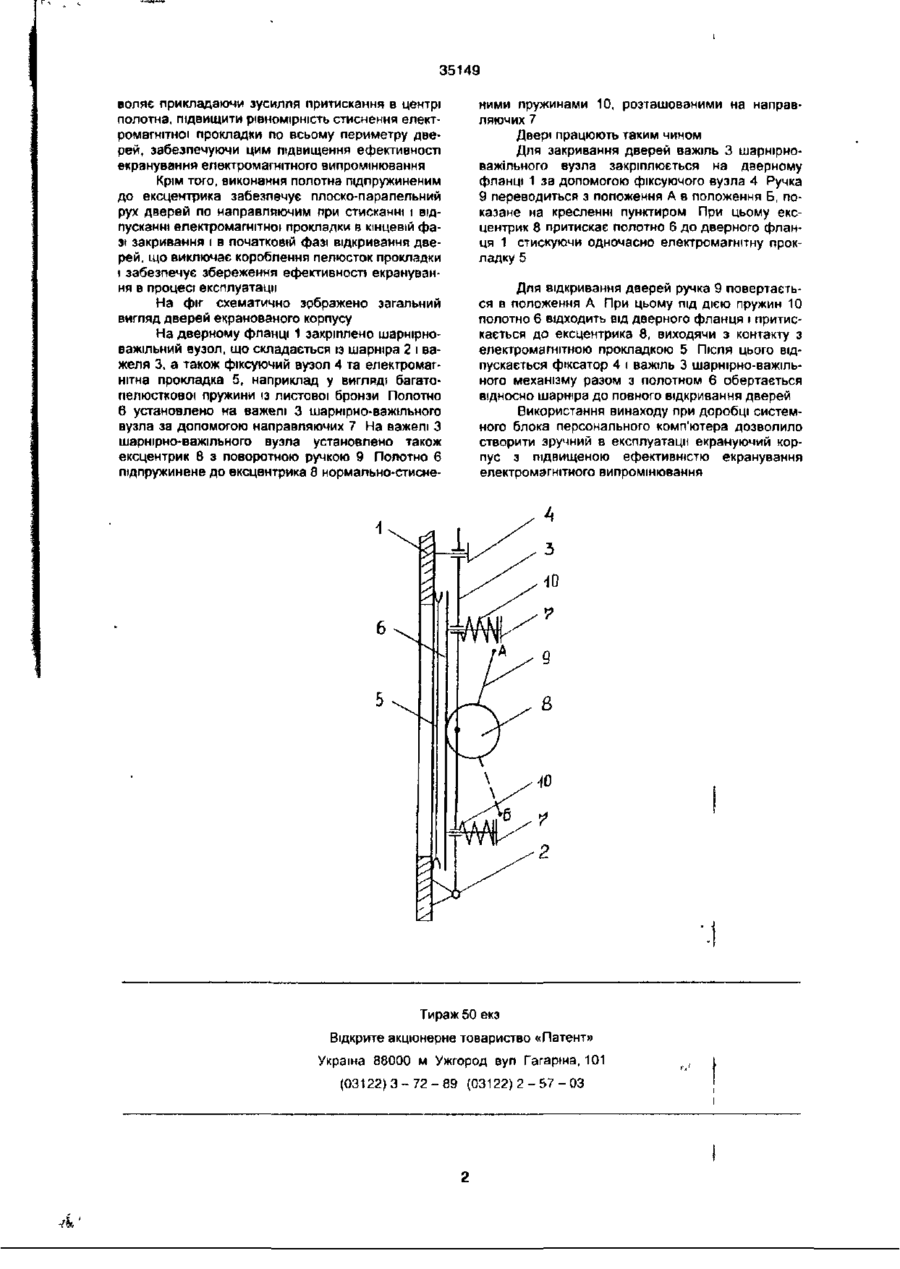

1 Двері екранованого корпусу, що містять полотно і дверний фланець, краї яких контактують між собою чррез електромагнітну прокладку, а також шарнірно важільний і фіксуючий вузли, які відрізняються тим що на шарнірно-важільному вузлі змонтований ексцентрик, призначений для притискання установленого на направляючих полотна до дверного фланця Винахід належить до галузі радіотехніки і може бути використаний в телекомунікаційній та комп'ютерній техніці зокрема, для екранування електромагнітного випромінювання ВІДОМІ двері екранованого корпусу, які містять полотно і дверний фланець що контактують між собою через здвоєну електромагнітну прокладку одна частина якої закріплена на дверному фланці а друга - на дверному полотні а також рознімне гвинтове з'єднання для притискання і фіксації дверей (див напр, патент ФРН №4105993 МПКН05К9/99 1991) Недоліком таких дверей екранованого корпусу є складність конструкції здвоєної електромагнітної прокладки і незручність в експлуатації обумовлена використанням рознімних гвинтових з'єднань Найбільш близькими за технічною суттю до запропонованого є вибрані як прототип двері екранованого корпусу що містять полотно і дверний фланець краї яких контактують між собою через електромагнітну прокладку, а також шарнірно-важільний і фіксуючий вузли у вигляді завіси і гвинтів розташовані на протилежних краях полотна (Дональд Р Ж Уайт Электромагнитная совмести мость радиоэлектронных средств и непреднамеренные помехи Вып 2 Внутрисистемные помехи и методы их уменьшения - М Сов радио 1978, с 59) Недоліком цих дверей екранованого корпусу є недостатня рівномірність притискання полотна до дверного фланця обумовлена неможливістю створення практично однакового зусилля притискання на різних краях полотна, і не тільки на тих краях де знаходяться завіса і де знаходяться фіксуючі гвинти але і на ортогональних до них краях Нерівномірність притискання полотна до фпанця приводить до нерівномірного стиснення електромагнітної прокладки по периметру дверей і як наслідок до зниження ефективності екранування електромагнітного випромінювання Крім того край полотна зі сторони завіси при закриванні і відкриванні дверей створює тангенцюнальне зусилля на пелюстки прокладки, що приводить до їх коробпення і як наслідок до зниження ефективності екранування В основу винаходу поставлено задачу шляхом уведення нових елементів і нових зв'язків МІЖ конструктивними елементами удосконалити двері екранованого корпусу для підвищення рівномірності притискання полотна до дверного фланця, і забезпечення тим самим підвищення ефективності екранування електромагнітного випромінювання Поставлена задача вирішується тим, що в дверях екранованого корпусу що містять полотно і дверний фланець краї яких контактують між собою через електромагнітну прокладку, а також шарнірно-важільний і фіксуючий вузпи згідно з винаходом на шарнірно важільному вузлі змонтований ексцентрик призначений для притискання установленого на направляючих полотна до дверного фланця 2 Двері екранованого корпусу по п 1, які відрізняються тим, що полотно підпружинене до ексцентрика рика Крім того, полотно підпружинено до ексцент Установка полотна на направляючих і притискання його до дверного фпанця ексцентриком, змонтованим на шарнірно - важільному вузлі, доз О) CO 35149 воляє прикладаючи зусилля притискання в центрі полотна, підвищити рівномірність стиснення електромагнітної прокладки по всьому периметру дверей, забезпечуючи цим підвищення ефективності екранування електромагнітного випромінювання Крім того, виконання полотна підпружиненим до ексцентрика забезпечує плоско-парапельний рух дверей по направляючим при стисканні і відпусканні електромагнітної прокладки в кінцевій фазі закривання і в початковій фазі відкривання дверей, що виключає короблення пелюсток прокладки і забезпечує збереження ефективності екранування в процесі експлуатації На фіг схематично зображено загальний вигляд дверей екранованого корпусу На дверному фланці 1 закріплено шарнірноважільний вузол, що складається із шарніра 2 і важеля 3, а також фіксуючий вузол 4 та електромагнітна прокладка 5, наприклад у вигляді багатопелюсткової пружини із листової бронзи Полотно 6 установлено на важелі 3 шарнірно-важтьного вузла за допомогою направляючих 7 На важелі З шарнірно-важільного вузла установлено також ексцентрик 8 з поворотною ручкою 9 Полотно 6 підпружинене до ексцентрика 8 нормально-стисне ними пружинами 10, розташованими на направляючих 7 Двері працюють таким чином Для закривання дверей важіль 3 шарнірноважіпьного вузла закріплюється на дверному фланці 1 за допомогою фіксуючого вузла 4 Ручка 9 переводиться з попоження А в положення Б, показане на кресленні пунктиром При цьому ексцентрик 8 притискає полотно 6 до дверного фланця 1 стискуючи одночасно електромагнітну прокладку 5 Для відкривання дверей ручка 9 повертається н положення А При цьому під дією пружин 10 полотно 6 відходить від дверного фланця і притискається до ексцентрика 8, виходячи з контакту з електромагнітною прокладкою 5 Після цього відпускається фіксатор 4 і важіль 3 шарнірно-важільного механізму разом з полотном 6 обертається відносно шарніра до повного відкривання дверей Використання винаходу при доробці системного блока персонального комп'ютера дозволило створити зручний в експлуатації екрануючий корпус з підвищеною ефективністю екранування електромагнітного випромінювання Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000 м Ужгород вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
