Трифазна полюсоперемикальна обмотка

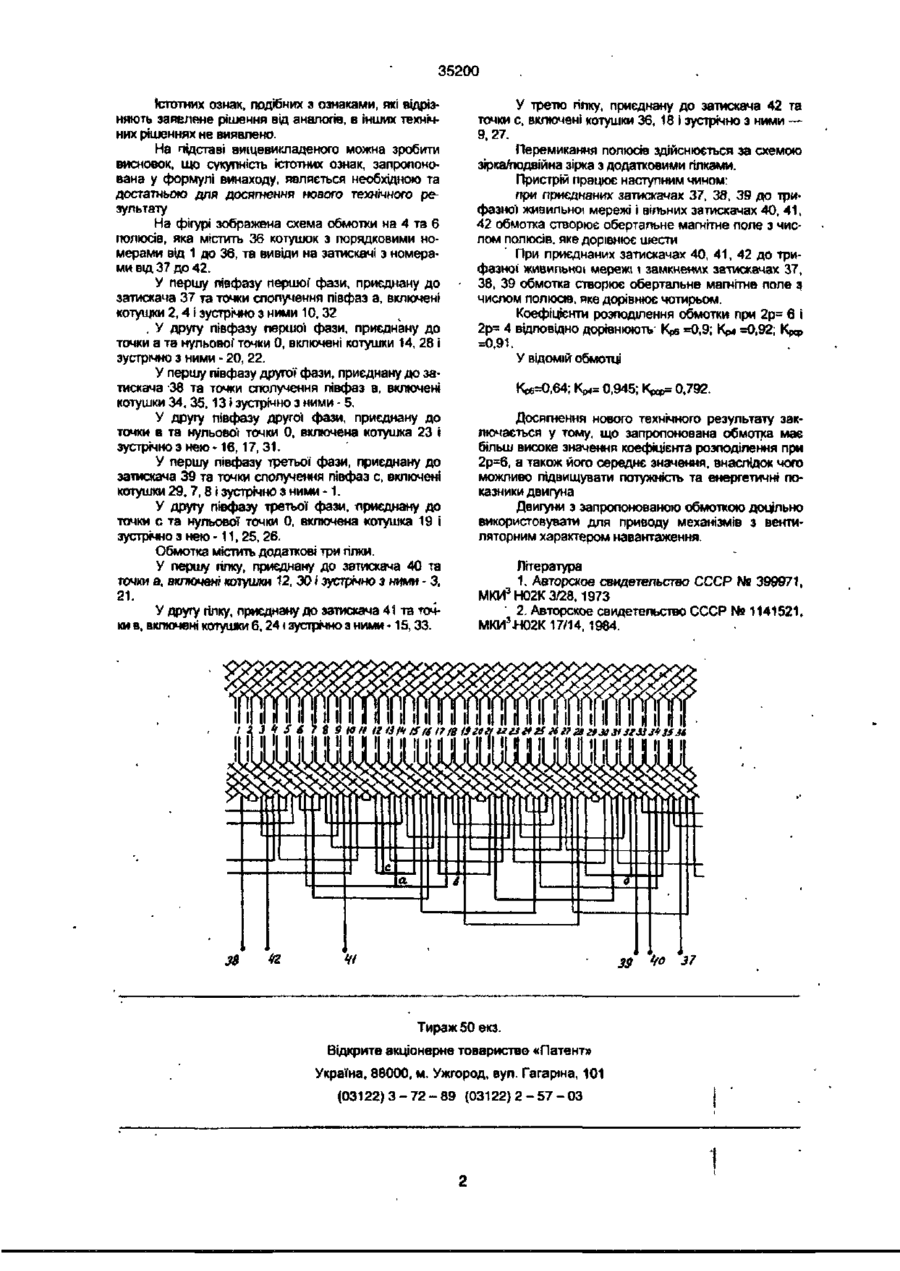

Трифазна полюсоперемикальна обмотка, яка має відношення чисел пар полюсів рі/р?=3/2 І містить 36 котушок, які утворюють фази, розділені на дві півфази, наділена вивідами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що у кожну півфазу включені котушки, які мають наступні порядкові номери: перша півфаза першої фази - 2, 4 і зустрічно з ними - 10, 32; друга півфаза першої фази - 14, 28 І зустрічно з ними - 20, 22; перша півфаза другої фази - 34, 35, 13 І зустрічно з ними - 5; друга півфаза другої' фази - 23 і зустрічно з нею - 16, 17, 3 1 ; перша півфаза третьої фази - 29. 7, 8 і зустрічно з ними - 1 ; друга півфаза третьої фази - 19 І зустрічно з нею - 11. 25, 26, і наділена трьома гілками, причому у першу гілку, приєднану до точки сполучення півфаз першої фази, включені котушки 12, ЗО і зустрічно з ними - 3, 21; у другу гілку, приєднану до точки сполучення півфаз другої фази, включені котушки Є, 24 і зустрічно з ними 15, 33, у Т^ЇЄТЮ гілку, приєднану до точки сполучення півфаз третьої фази, включені котушки 36. 18 і зустрічно з ними - 9, 27. Винахід відноситься до полюсоперемикальних обмоток електричних машин змінного струму і може знайти застосування у двошвидкісних асинхронних двигунах з вентиляторним характером наеантажен Поставлена задача вирішується за рахунок того, що у трифазній полюсоперемикальній обмотці, яка має відношення чисел пар полюсів рі/рг =3/2, і містить 36 котушок, які утворюють фази, розділені на дві півфази, наділеній вивідами з початку фаз і rv-.jK з'єднання півфаз, у кожну півфазу включені котушки, які мають наступні порядкові номери- перша , півфаза першої фази - 2,4 t зустрічно з ними - 10, 32; друга півфаза першої фази - 14, 28 і зустрічно з ними - 20, 22, перша півфаза другої фази - 34,35, 13 і зустрічно з ними - 5, друга півфаза другої фази - 23 і зустрічно з нею -16, 17,31; перша півфаза третьої фази 29, 7, 8 і зустрічно з ними - 1; друга півфаза третьої фази -19 і зустрічно з нею -11,25,26. Крім того, обмотка містить три гілки. У першу гілку, приєднану до точки сполучення півфаз першої фази, включені котушки 12, ЗО і зустрічне з ними - З, 21. У другу гілку, приєднану до точки сполучення півфаз другої фази, включені котушки 6, 24 І зустрічне з ними' 15, 33. У третю гілку, приєднану до точки сполучення півфаз третьої фази, включені котушки 36. 18 І зустрічне з ними - 9, 27. Порівнювальний аналіз з прототипом показує, що технічне рішення, яке пропонується, відрізняється порядком включення котушок у півфази, а також наявністю додаткових гілок з відповідним включенням у них котушок. Таким чином, пристрій відповідає критерію "Новизна". • ня. Відома трифазна полюсоперемикальна обмотка, яка забезпечує перемикання полюсів у відношенні 3/2. Обмотка містить котушки, які утворюють фази, розділені на дві півфази. Обмотка наділена вивідами з початку фаз і точок з'єднання півфаз [1]. Недоліком даної обмотки являється низьке значення обмоточного коефіцієнта при 2р- 4, яке не може перевищувати величини 0,64, а також значна несиметрія МРС фаз. Така обмотка не являється ефективною в асинхронних двигунах з вентиляторним характером навантаження, де потребується максимальне використання двигуна на вищій частоті обертання. Найбільш близькою до запропонованої по технічній суті являється трифазна полюсоперемикальна обмотка з відношенням чисел пар полюсів рі/рг= 3/2, яка містить 36 котушок, які утворюють фази, розділені на дві півфази Обмотка наділена вивідами з початку фаз і точок з'єднання півфаз [2]. Недоліком відомої обмотки являється відносно низьке значення обмоточного коефіцієнта при 2р= 6, котре не може бути більше 0,64. Задача винаходу - підвищення потужності та енергетичних показників двигуна за рахунок підвищення величини обмоточного коефіцієнта. CM in со < э 35200 Істотних ознак, подібних з ознаками, які відрізняють заявлене рішення від аналогів, в інших техннних рішеннях не виявлено. На підставі вищевикладеного можна зробиш висновок, що сукупність істотних ознак, запропонована у формулі винаходу, являється необхідною та достатньою для досягнення нового гехн/чного результату На фігурі зображена схема обмотки на 4 та 6 полюсів, яка містить 36 котушок з порядковими номерами від 1 до 36, та вивіди на затискачі з номерами від 37 до 42. У першу півфазу першої фази, приєднану до затискача 37 та точки сполучення півфаз а, включені котушки 2,4 і зустрічно з ними 10.32 . У другу півфазу першої фази, приєднану до точки а та нульової точки 0, включені котушки 14, 28 і зустрічно з ними - 20, 22. У першу півфазу другої фази, приєднану до затискача 38 та точки сполучення півфаз в, включені котушки 34, 35.13 і зустрічно з ними - 5. У другу півфазу другої фази, приєднану до точки в та нульової точки 0, включена котушка 23 І зустрічно з нею -16,17,31. У першу півфазу третьої фази, приєднану до затискача 39 та точки сполучення півфаз с, включені котушки 29, 7,8 і зустрічно з ними • 1. У другу півфазу третьої фази, приєднану до точки с та нульової точки 0, включена котушка 19 і зустрічно з нею -11,25,26. Обмотка містить додаткові три гілки. У першу гілку, приєднану до затискача 40 та точки а, включені котушки 12, ЗО і зустрічно э ними - З, 21. У другу гілку, приєднану до затискача 41 та точки в, включені котушки 6,241 зустрічно з ними -15,33. У третю гілку, приєднану до затискача 42 та точки с, включені котушки 36, 18 і зустрічно з ними — 9,27. Перемикання полюсів здійснюється за схемою зірка/подвійна зірка з додатковими гілками. Пристрій працює наступним чином: при приєднаних затискачах 37, 38, 39 до трифазної живильної мережі і вільних затискачах 40, 41, 42 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює шести При приєднаних затискачах 40, 41, 42 до трифазної живильної мережі і замкнених затискачах 37, 38, 39 обмотка створює обертальне магнітне поле з. числом полюсів, яке дорівнює чотирьом. Коефіцієнти розподілення обмотки при 2р= 6 І 2р= 4 відповідно дорівнюють- Крв =0,9; Кр< =0,92; =0,91. У відомій обмотці 4= 0,945; Крф= 0,792. Досягнення нового технічного результату заключається у тому, що запропонована обмотка має більш високе значення коефіцієнта розподілення при 2р=6, а також його середнє значення, внаслідок чого можливо підвищувати потужність та енергетичні показники двигуна Двигуни з запропонованою обмоткою доцільно використовувати для приводу механізмів з вентиляторним характером навантаження. Література 1. Авторское свидетельство СССР Ne 399971, МКИ3 Н02К 3/28,1973 ' 2. Авторское свидетельство СССР № 1141521, МКИ3Л02К 17/14,1984. 37 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
