Спосіб побудови водопостачання багатокімнатних квартир
Номер патенту: 35381
Опубліковано: 10.09.2008
Автори: Новохатній Валерій Гаврилович, Синягівська Яна Володимирівна, Матяш Олександр Васильович
Формула / Реферат
Спосіб побудови водопостачання багатокімнатних квартир, що включає влаштування водопровідних стояків, квартирних вузлів обліку води, квартирних розподільних водопровідних труб, який відрізняється тим, що водопровідні стояки та вузли обліку води виносяться на сходову клітку, розподільні труби прокладаються у підлозі квартири і завдяки цьому вдвічі зменшується кількість вузлів обліку води та спрощується доступ до лічильників.
Текст

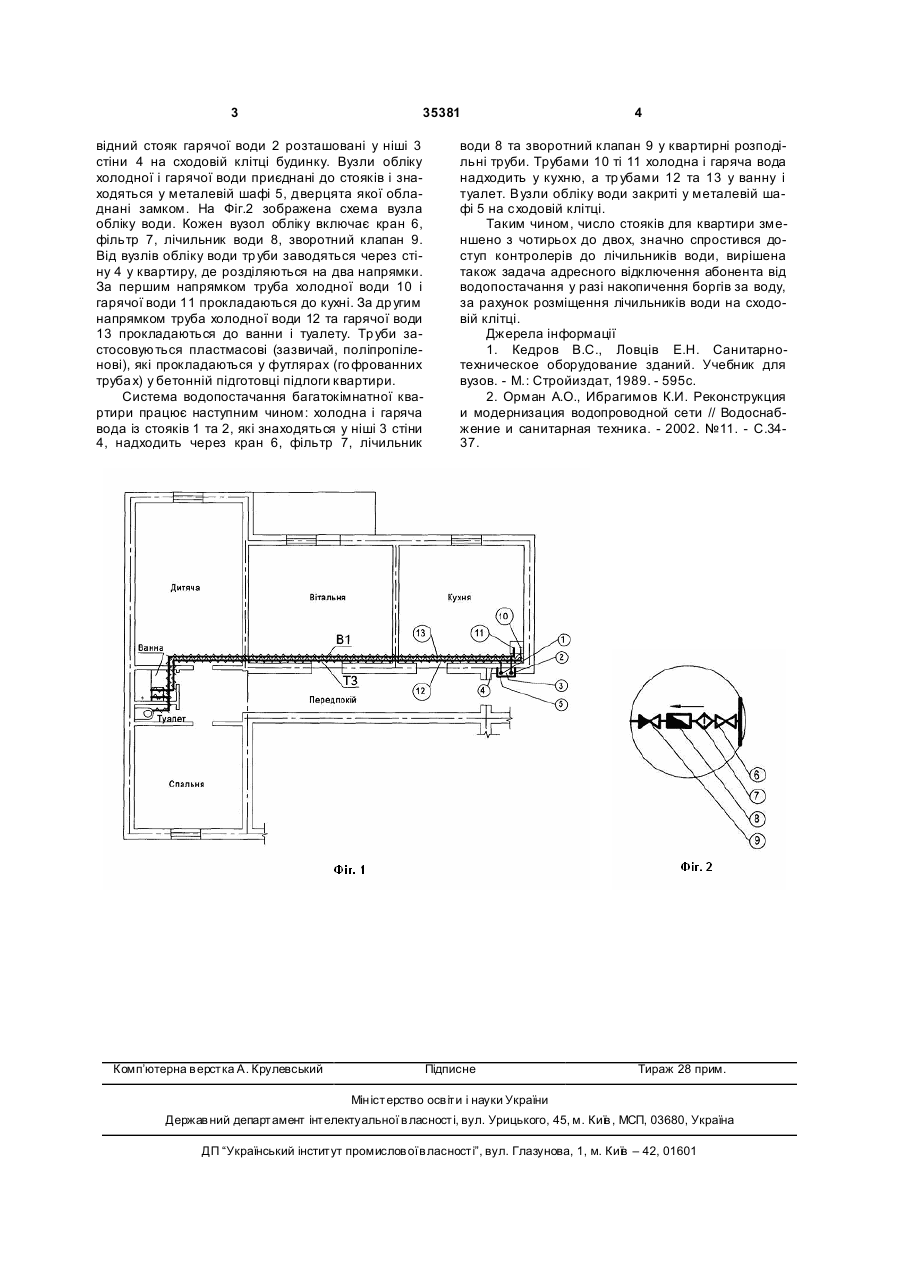

Спосіб побудови водопостачання багатокім 3 35381 відний стояк гарячої води 2 розташовані у ніші 3 стіни 4 на сходовій клітці будинку. Вузли обліку холодної і гарячої води приєднані до стояків і знаходяться у металевій шафі 5, дверцята якої обладнані замком. На Фіг.2 зображена схема вузла обліку води. Кожен вузол обліку включає кран 6, фільтр 7, лічильник води 8, зворотний клапан 9. Від вузлів обліку води тр уби заводяться через стіну 4 у квартиру, де розділяються на два напрямки. За першим напрямком труба холодної води 10 і гарячої води 11 прокладаються до кухні. За др угим напрямком труба холодної води 12 та гарячої води 13 прокладаються до ванни і туалету. Тр уби застосовуються пластмасові (зазвичай, поліпропіленові), які прокладаються у футлярах (го фрованних труба х) у бетонній підготовці підлоги квартири. Система водопостачання багатокімнатної квартири працює наступним чином: холодна і гаряча вода із стояків 1 та 2, які знаходяться у ніші 3 стіни 4, надходить через кран 6, фільтр 7, лічильник Комп’ютерна в ерстка А. Крулевський 4 води 8 та зворотний клапан 9 у квартирні розподільні труби. Трубами 10 ті 11 холодна і гаряча вода надходить у кухню, а тр убами 12 та 13 у ванну і туалет. Вузли обліку води закриті у металевій шафі 5 на сходовій клітці. Таким чином, число стояків для квартири зменшено з чотирьох до двох, значно спростився доступ контролерів до лічильників води, вирішена також задача адресного відключення абонента від водопостачання у разі накопичення боргів за воду, за рахунок розміщення лічильників води на сходовій клітці. Джерела інформації 1. Кедров B.C., Ловців Е.Н. Санитарнотехническое оборудование зданий. Учебник для вузов. - М.: Стройиздат, 1989. - 595с. 2. Орман А.О., Ибрагимов К.И. Реконструкция и модернизация водопроводной сети // Водоснабжение и санитарная техника. - 2002. №11. - С.3437. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for arrangement of water supply for multi-room apartments
Автори англійськоюNovohatnii Valerii Havrylovych, Matiash Oleksandr Vasyliovych, Syniahivska Yana Volodymyrivna
Назва патенту російськоюСпособ обустройства водоснабжения многокомнатных квартир
Автори російськоюНовохатний Валерий Гаврилович, Матяш Александр Васильевич, Синягивская Яна Владимировна
МПК / Мітки
МПК: E03B 1/00
Мітки: спосіб, багатокімнатних, водопостачання, квартир, побудови
