Система гарячого водопостачання

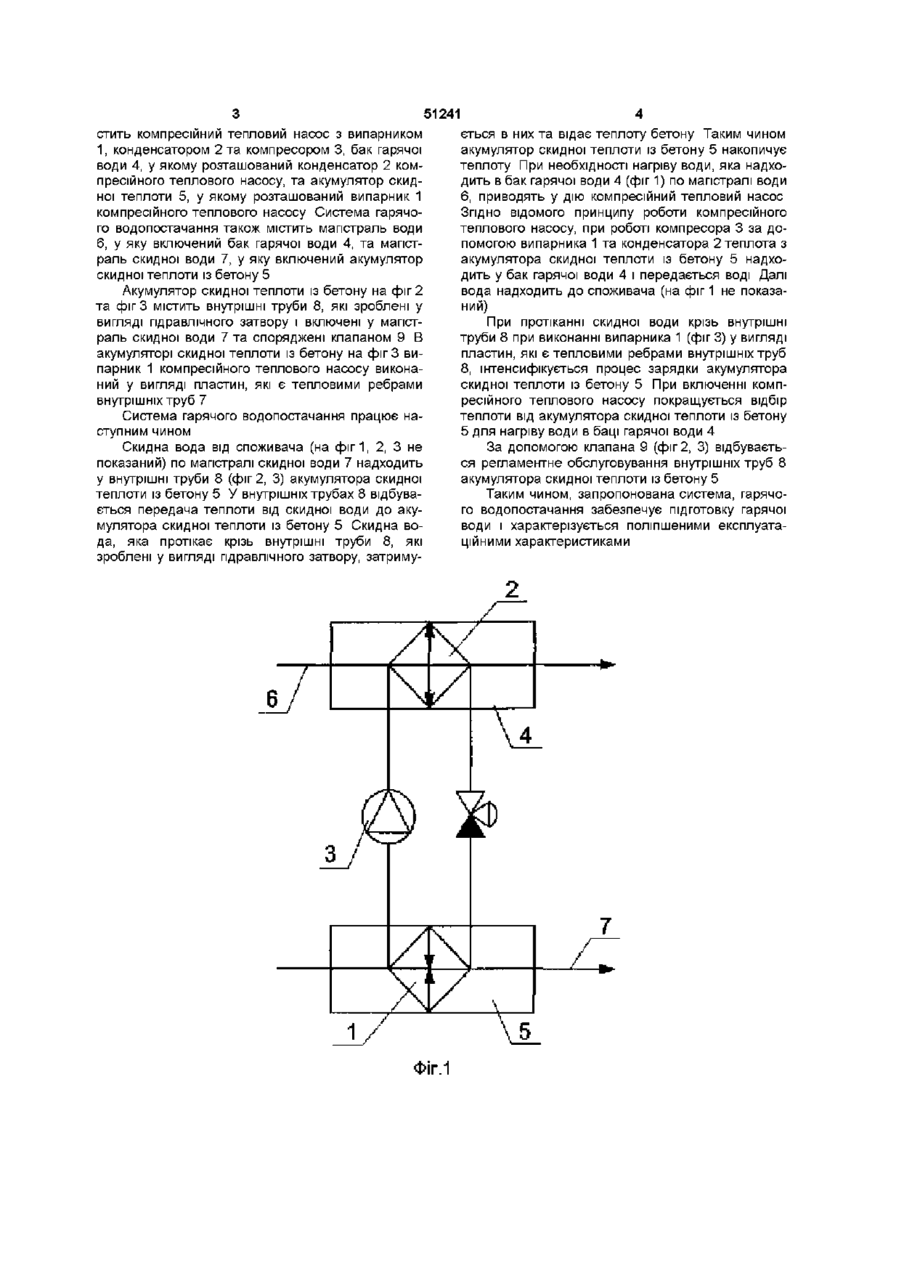

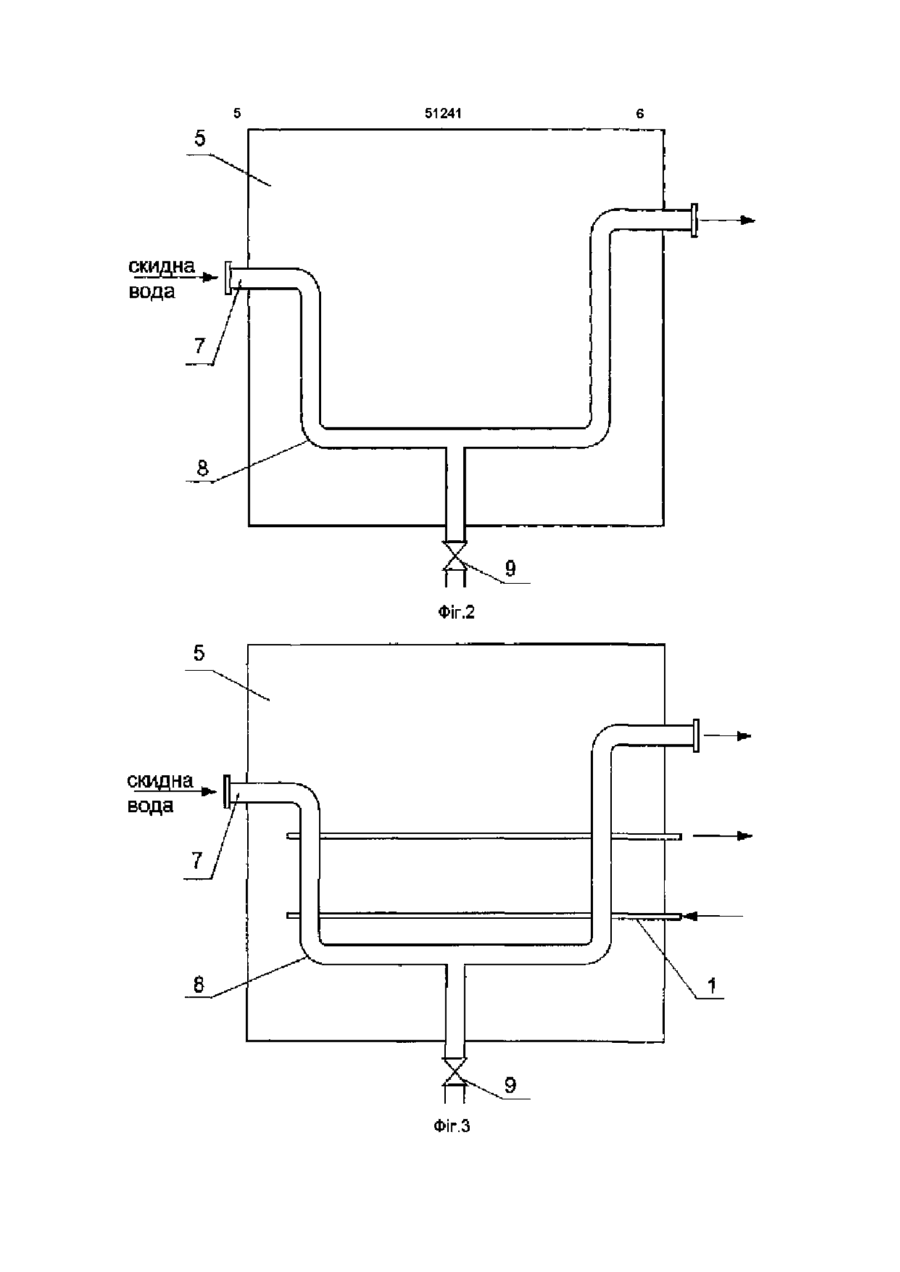

1 Система гарячого водопостачання, яка містить компресійний тепловий насос з випарником та конденсатором, бак для гарячої води, у якому розташований конденсатор, та акумулятор скидної теплоти, у якому розташований випарник, з магістраллю скидної води, яка відрізняється тим, що акумулятор скидної теплоти виконаний із бетону і містить внутрішні труби, які виконані у вигляді гідравлічного затвора, при цьому внутрішні труби включені у магістраль скидної води 2 Система гарячого водопостачання по п 1 , яка відрізняється тим, що випарник виконаний у вигляді пластин, які є тепловими ребрами внутрішніх труб Винахід відноситься до систем гарячого водопостачання з використанням енергозберігаючих пристроїв, зокрема теплових насосів Відома система гарячого водопостачання (Д Рей, Макмайкл Д Тепловые насосы - Пер с англ М Энергоиздат, 1982 - 224с), яка містить компресійний тепловий насос з випарником та конденсатором, бак для гарячої води, у якому розташований конденсатор, та акумулятор скидної теплоти, у якому розташований випарник, з магістраллю скидної води Відома система гарячого водопостачання по прототипу може нагрівати воду за рахунок скидної теплоти Недоліком системи гарячого водопостачання з водяним акумулятором скидної теплоти є те, що водяний акумулятор скидної теплоти має незначний термін служби, підлягає корозії та характеризується низькими експлуатаційними характеристиками В основу винаходу поставлена задача створення системи гарячого водопостачання, у якої за рахунок введення додаткових елементів і зв'язків між ними максимально використовується скидна теплота, поліпшуються експлуатаційні характеристики системи Поставлена задача вирішується тим, що у системі гарячого водопостачання, яка містить компресійний тепловий насос з випарником та конденсатором, бак для гарячої води, у якому розташований конденсатор, та акумулятор скидної теплоти, у якому розташований випарник, з магістраллю ски дної води, згідно з винаходом акумулятор скидної теплоти виконаний із бетону і містить внутрішні труби, при цьому внутрішні труби включені у магістраль скидної води і зроблені у вигляді гідравлічного затвору Випарник виконаний у вигляді пластин, які єтепловими ребрами внутрішніх труб При такому виконанні системи гарячого водопостачання досягнення позитивного ефекту забезпечується наступним Застосування акумулятора скидної теплоти із бетону дає можливість покращити експлуатаційні характеристики системи гарячого водопостачання за рахунок подовження його терміну служби Виконання внутрішніх труб у вигляді гідравлічного затвору дає можливість затримати проток скидної теплої води та покращити відбір скидної теплоти Використання випарника у вигляді пластин, який є тепловими ребрами внутрішніх труб акумулятора скидної теплоти із бетону, забезпечує максимальний та рівномірний відбір скидної теплоти від акумулятора теплоти до випарника компресійного теплового насосу Таким чином реалізація запропонованої системи гарячого водопостачання забезпечує подачу гарячої води та поліпшує експлуатаційні характеристики системи Система гарячого водопостачання, що пропонується, схематично пояснюється кресленням на фіг1, а схема акумулятора скидної теплоти з бетону кресленнями на фіг 2 та фіг З Система гарячого водопостачання на фіг 1 мі ю 51241 стить компресійний тепловий насос з випарником 1, конденсатором 2 та компресором 3, бак гарячої води 4, у якому розташований конденсатор 2 компресійного теплового насосу, та акумулятор скидної теплоти 5, у якому розташований випарник 1 компресійного теплового насосу Система гарячого водопостачання також містить магістраль води 6, у яку включений бак гарячої води 4, та магістраль скидної води 7, у яку включений акумулятор скидної теплоти із бетону 5 Акумулятор скидної теплоти із бетону на фіг 2 та фіг 3 містить внутрішні труби 8, які зроблені у вигляді гідравлічного затвору і включені у магістраль скидної води 7 та споряджені клапаном 9 В акумуляторі скидної теплоти із бетону на фіг 3 випарник 1 компресійного теплового насосу виконаний у вигляді пластин, які є тепловими ребрами внутрішніх труб 7 Система гарячого водопостачання працює наступним чином Скидна вода від споживача (на фіг1, 2, 3 не показаний) по магістралі скидної води 7 надходить у внутрішні труби 8 (фіг 2, 3) акумулятора скидної теплоти із бетону 5 У внутрішніх трубах 8 відбувається передача теплоти від скидної води до акумулятора скидної теплоти із бетону 5 Скидна вода, яка протікає крізь внутрішні труби 8, які зроблені у вигляді гідравлічного затвору, затриму ФІГ.1 ється в них та відає теплоту бетону Таким чином акумулятор скидної теплоти із бетону 5 накопичує теплоту При необхідності нагріву води, яка надходить в бак гарячої води 4 (фіг 1) по магістралі води 6, приводять у дію компресійний тепловий насос Згідно ВІДОМОГО принципу роботи компресійного теплового насосу, при роботі компресора 3 за допомогою випарника 1 та конденсатора 2 теплота з акумулятора скидної теплоти із бетону 5 надходить у бак гарячої води 4 і передається воді Далі вода надходить до споживача (на фіг 1 не показаний) При протіканні скидної води крізь внутрішні труби 8 при виконанні випарника 1 (фіг 3) у вигляді пластин, які є тепловими ребрами внутрішніх труб 8, інтенсифікується процес зарядки акумулятора скидної теплоти із бетону 5 При включенні компресійного теплового насосу покращується відбір теплоти від акумулятора скидної теплоти із бетону 5 для нагріву води в баці гарячої води 4 За допомогою клапана 9 (фіг 2, 3) відбувається регламентне обслуговування внутрішніх труб 8 акумулятора скидної теплоти із бетону 5 Таким чином, запропонована система, гарячого водопостачання забезпечує підготовку гарячої води і характер і зується поліпшеними експлуатаційними характеристиками 51241 скидна вода 8 Фіг.2 Фіг.З 51241 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
