F04F 5/14 — коли индуцирующей текучим середовищем є газ або пар

Номер патенту: 118068

Опубліковано: 25.07.2017

Автори: Хитрий Ярослав Сергійович, Пономаренко Віталій Васильович, Копиленко Анатолій Васильович

МПК: F04F 5/14, F04F 5/02

Мітки: двоступеневий, рідинно-газовий, ежектор

Формула / Реферат:

Двоступеневий рідинно-газовий ежектор, що складається з активного сопла, камери змішування, патрубка підводу пасивного середовища та зливного трубопроводу, який відрізняється тим, що як активне сопло використовується відцентрово-струминна форсунка з кутом розкриття факела розпилення 40…60°, яка встановлена в насадок діаметром 3…6 діаметра сопла та довжиною 3…4 діаметра насадка, які розміщені в камері змішування діаметром 3…6 діаметра...

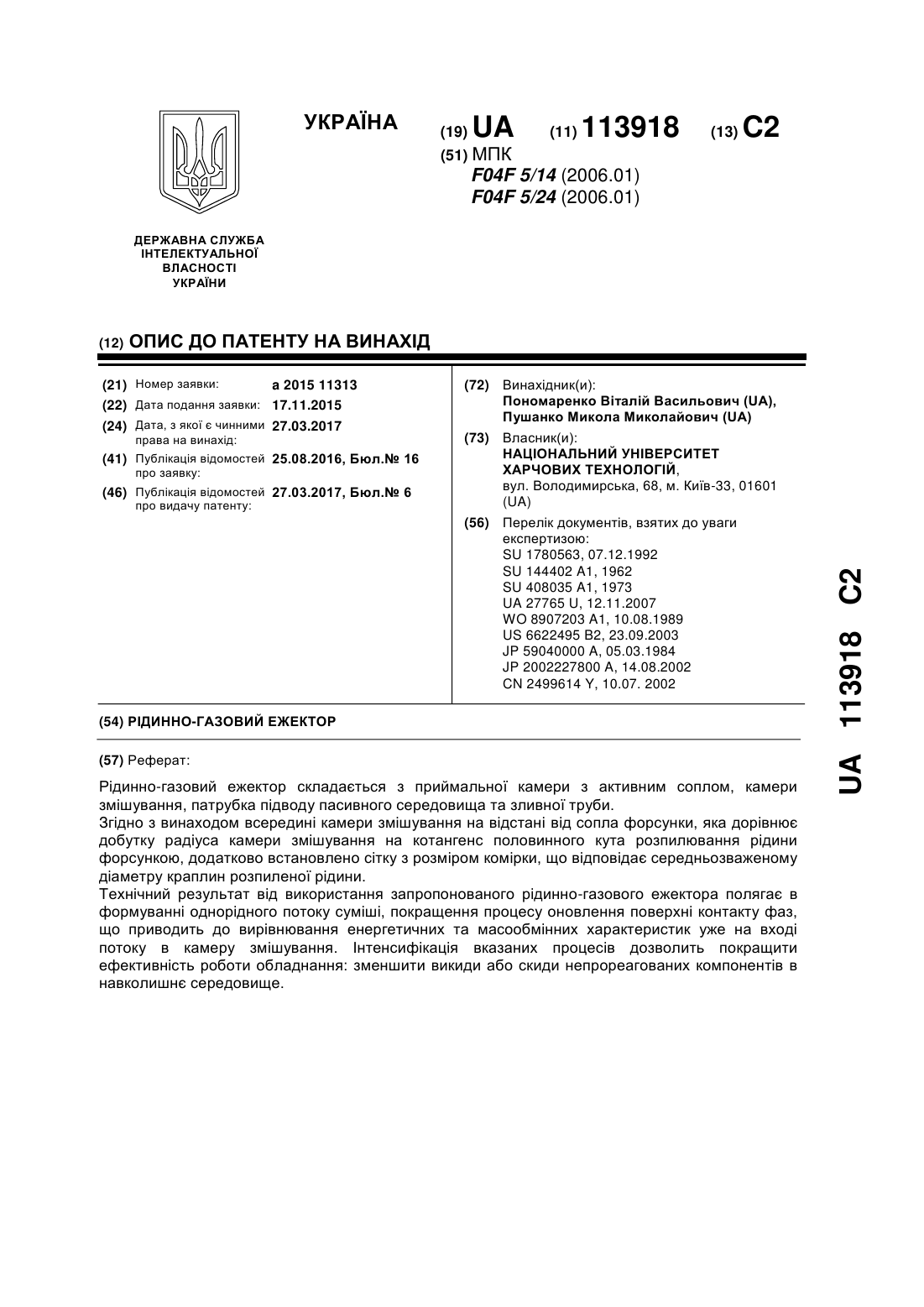

Номер патенту: 113918

Опубліковано: 27.03.2017

Автори: Пушанко Микола Миколайович, Пономаренко Віталій Васильович

МПК: F04F 5/24, F04F 5/14

Мітки: ежектор, рідинно-газовий

Формула / Реферат:

Рідинно-газовий ежектор, що складається з приймальної камери з активним соплом, камери змішування, патрубка підводу пасивного середовища та зливної труби, який відрізняється тим, що всередині камери змішування на відстані від сопла форсунки, яка дорівнює добутку радіуса камери змішування на котангенс половинного кута розпилювання рідини форсункою, додатково встановлено сітку з розміром комірки, що відповідає середньозваженому діаметру...

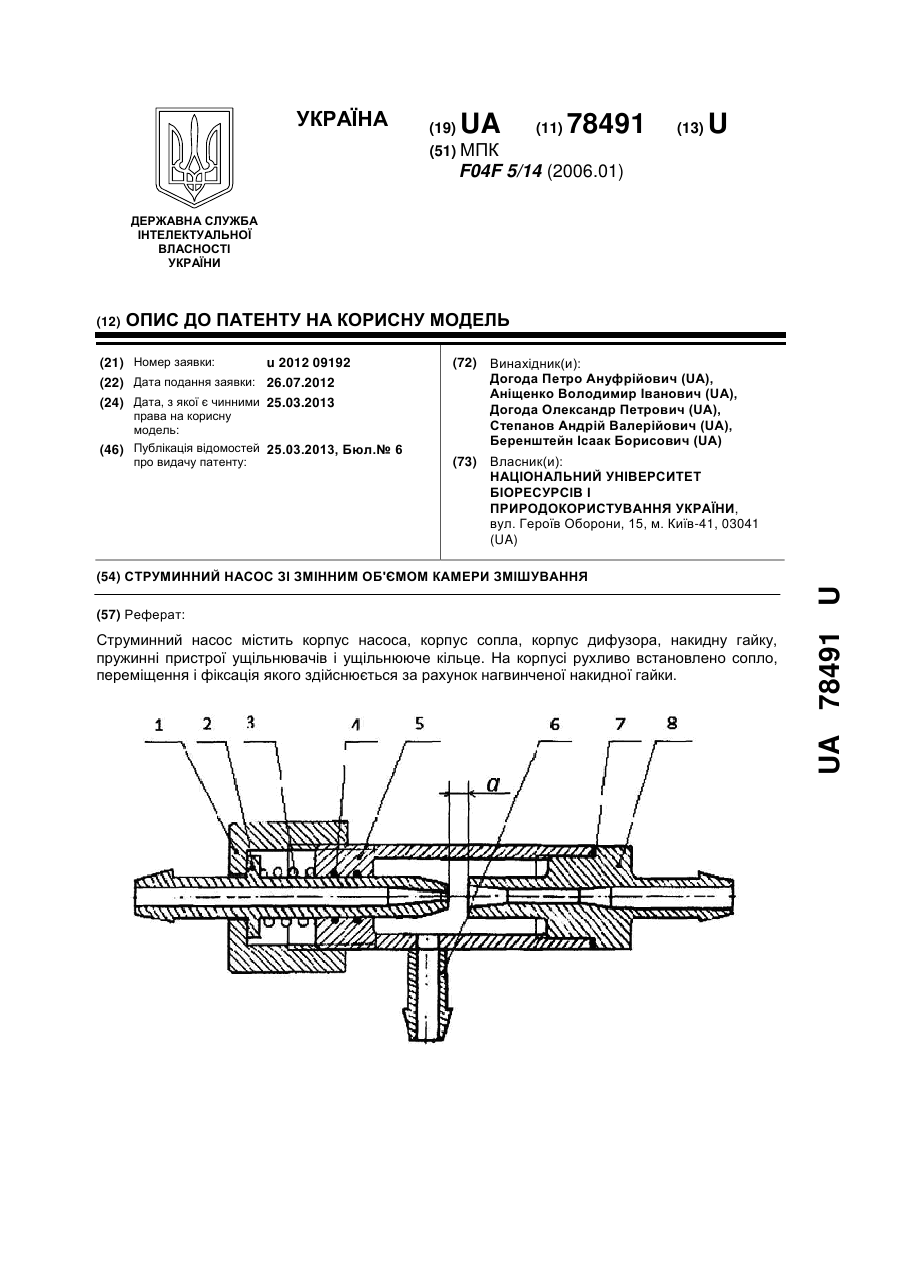

Номер патенту: 78491

Опубліковано: 25.03.2013

Автори: Догода Олександр Петрович, Догода Петро Ануфрійович, Степанов Андрій Валерійович, Беренштейн Ісаак Борисович, Аніщенко Володимир Іванович

МПК: F04F 5/14

Мітки: струминний, об'ємом, змінним, камери, змішування, насос

Формула / Реферат:

Струминний насос, що містить корпус насоса, корпус сопла, корпус дифузора, накидну гайку, пружинні пристрої ущільнювачів і ущільнююче кільце, який відрізняється тим, що на корпусі рухливо встановлено сопло, переміщення і фіксація якого здійснюється за рахунок нагвинченої накидної гайки, що своїм торцем упирається у виступ на корпусі сопла, причому на корпусі насоса встановлена пружина стискування та еластичні ущільнювачі.

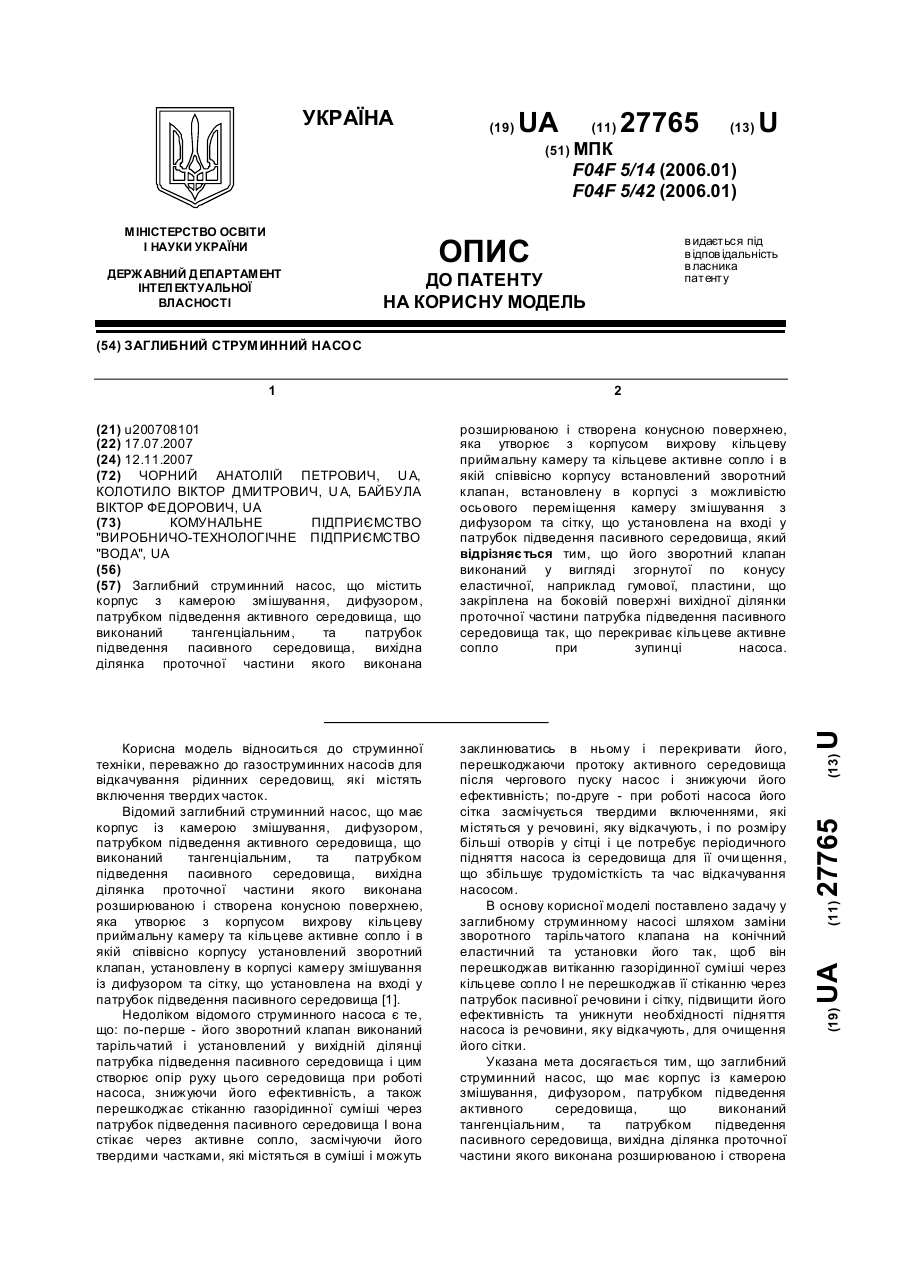

Номер патенту: 27765

Опубліковано: 12.11.2007

Автори: Чорний Анатолій Петрович, Байбула Віктор Федорович, Колотило Віктор Дмитрович

МПК: F04F 5/14, F04F 5/42

Мітки: заглибний, насос, струминний

Формула / Реферат:

Заглибний струминний насос, що містить корпус з камерою змішування, дифузором, патрубком підведення активного середовища, що виконаний тангенціальним, та патрубок підведення пасивного середовища, вихідна ділянка проточної частини якого виконана розширюваною і створена конусною поверхнею, яка утворює з корпусом вихрову кільцеву приймальну камеру та кільцеве активне сопло і в якій співвісно корпусу встановлений зворотний клапан, встановлену в...

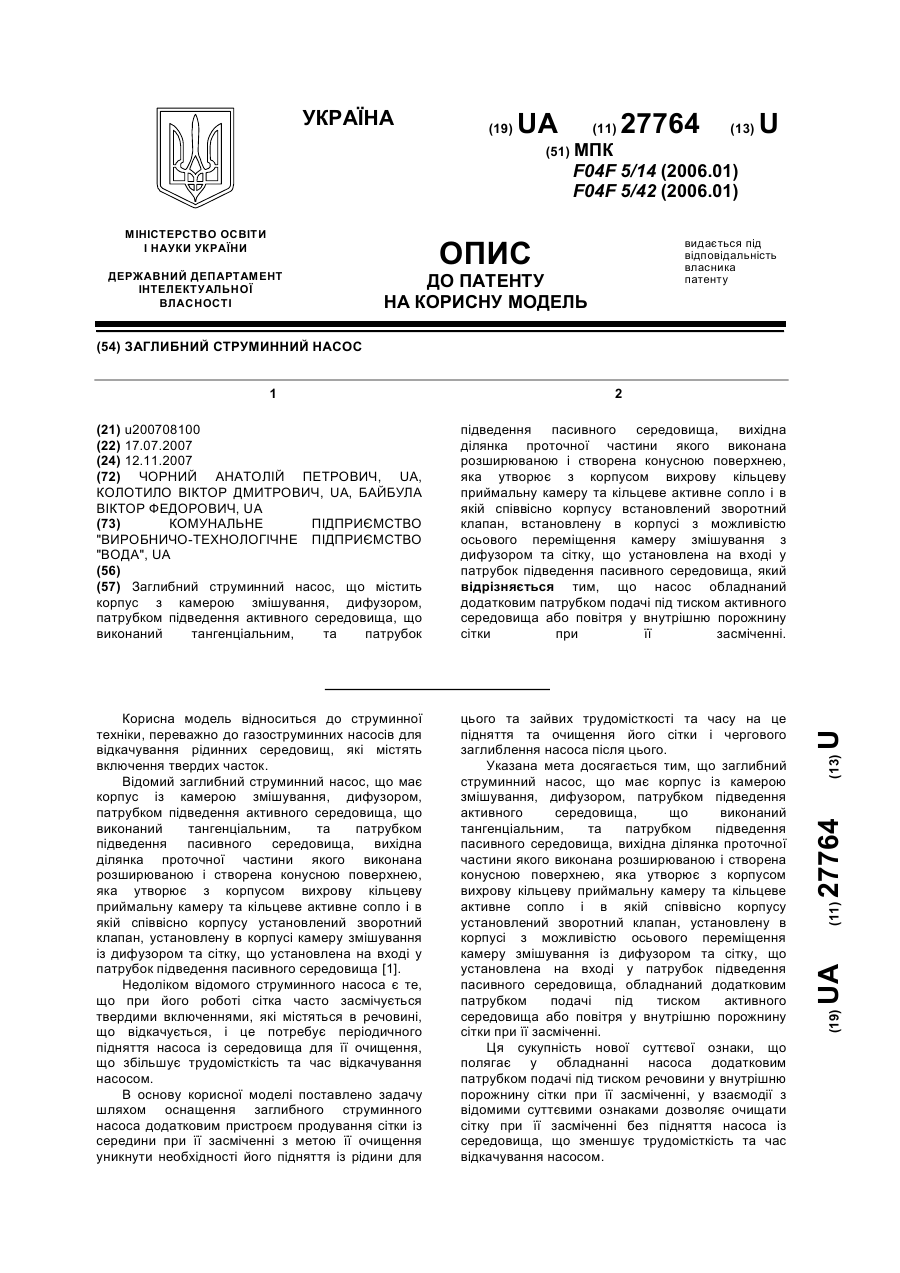

Номер патенту: 27764

Опубліковано: 12.11.2007

Автори: Колотило Віктор Дмитрович, Чорний Анатолій Петрович, Байбула Віктор Федорович

МПК: F04F 5/14, F04F 5/42

Мітки: струминний, насос, заглибний

Формула / Реферат:

Заглибний струминний насос, що містить корпус з камерою змішування, дифузором, патрубком підведення активного середовища, що виконаний тангенціальним, та патрубок підведення пасивного середовища, вихідна ділянка проточної частини якого виконана розширюваною і створена конусною поверхнею, яка утворює з корпусом вихрову кільцеву приймальну камеру та кільцеве активне сопло і в якій співвісно корпусу встановлений зворотний клапан, встановлену в...

Номер патенту: 22037

Опубліковано: 10.04.2007

Автори: Петришак Василь Степанович, Сливканич Володимир Семенович, Остапенко Олександр Васильович, Думич Юрій Володимирович, Хоменко Геннадій Олександрович

МПК: F04F 5/14

Мітки: пристрій, багатофазній, ежекторний

Формула / Реферат:

Багатофазний ежекторний пристрій, який містить корпус, активне сопло, пасивне кільцеве сопло, камеру змішування й дифузор, який відрізняється тим, що внутрішня та зовнішня поверхні активного сопла і внутрішня поверхня конфузора камери змішування виготовлені з тороїдальними вихровими камерами.

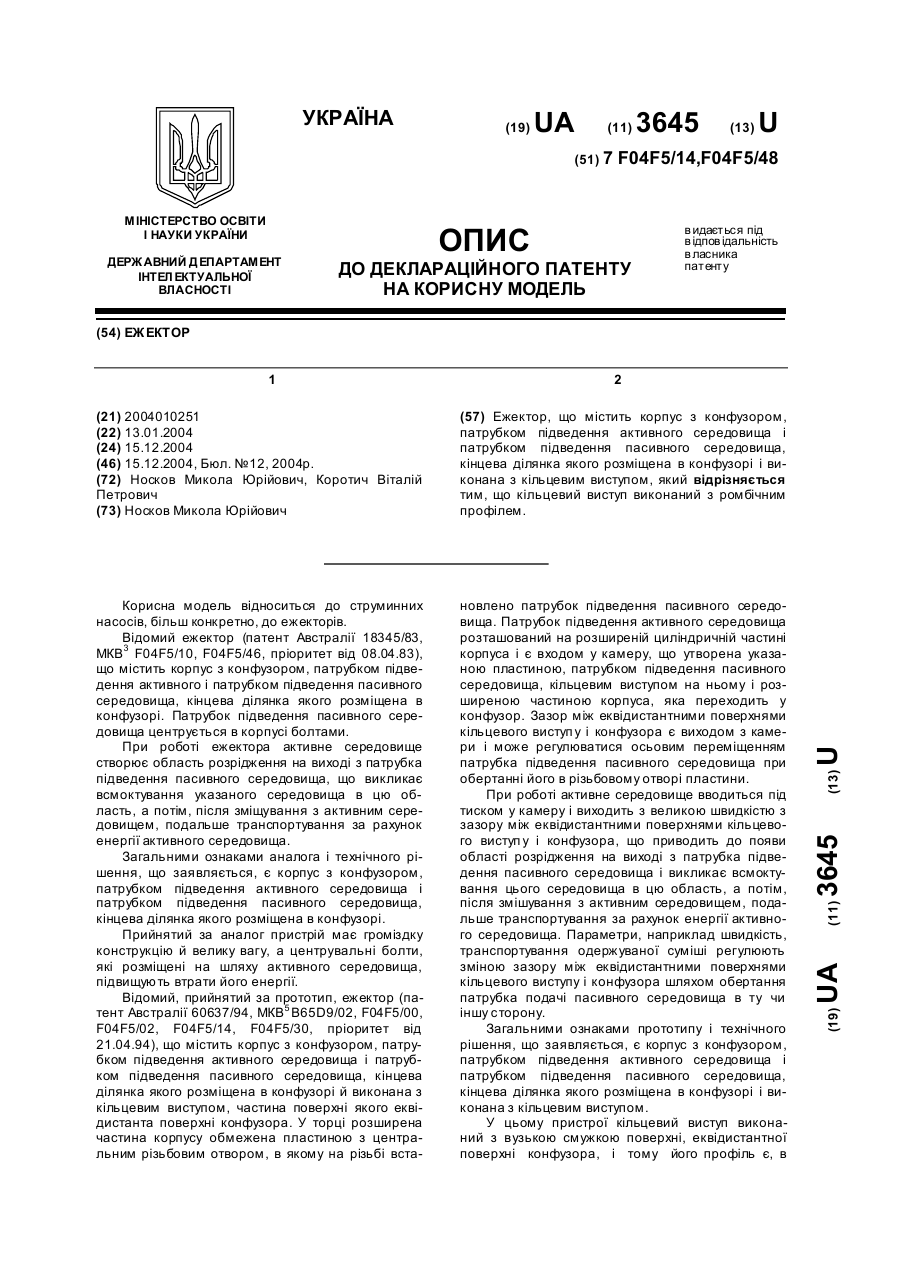

Номер патенту: 3645

Опубліковано: 15.12.2004

Автори: Коротич Віталій Петрович, Носков Микола Юрійович

МПК: F04F 5/14, F04F 5/48

Мітки: ежектор

Формула / Реферат:

Ежектор, що містить корпус з конфузором, патрубком підведення активного середовища і патрубком підведення пасивного середовища, кінцева ділянка якого розміщена в конфузорі і виконана з кільцевим виступом, який відрізняється тим, що кільцевий виступ виконаний з ромбічним профілем.

Номер патенту: 51241

Опубліковано: 15.11.2002

Автори: Антоненко Андрій Васильович, Писарєв В'ячеслав Євгенович

МПК: F24D 17/02, F24J 3/00, F04F 5/14 ...

Мітки: водопостачання, система, гарячого

Формула / Реферат:

1. Система гарячого водопостачання, яка містить компресійний тепловий насос з випарником та конденсатором, бак для гарячої води, у якому розташований конденсатор, та акумулятор скидної теплоти, у якому розташований випарник, з магістраллю скидної води, яка відрізняється тим, що акумулятор скидної теплоти виконаний із бетону і містить внутрішні труби, які виконані у вигляді гідравлічного затвора, при цьому внутрішні труби включені у магістраль...

Номер патенту: 51240

Опубліковано: 15.11.2002

Автори: Писарєв В'ячеслав Євгенович, Антоненко Андрій Васильович

МПК: F24D 17/02, F04F 5/14, F24J 3/00 ...

Мітки: водопостачання, система

Формула / Реферат:

Система водопостачання, що містить колектор до джерела води, водопровід до споживача, сонячний колектор з патрубками входу та виходу теплоносія, інжектор з рідинним, підключеним до колектора до джерела води, та паровим, підключеним до патрубка виходу теплоносія сонячного колектора, соплами та патрубком подачі води, до якого підключені водопровід до споживача та трубопроводом патрубок входу теплоносія сонячного колектора, яка відрізняється...

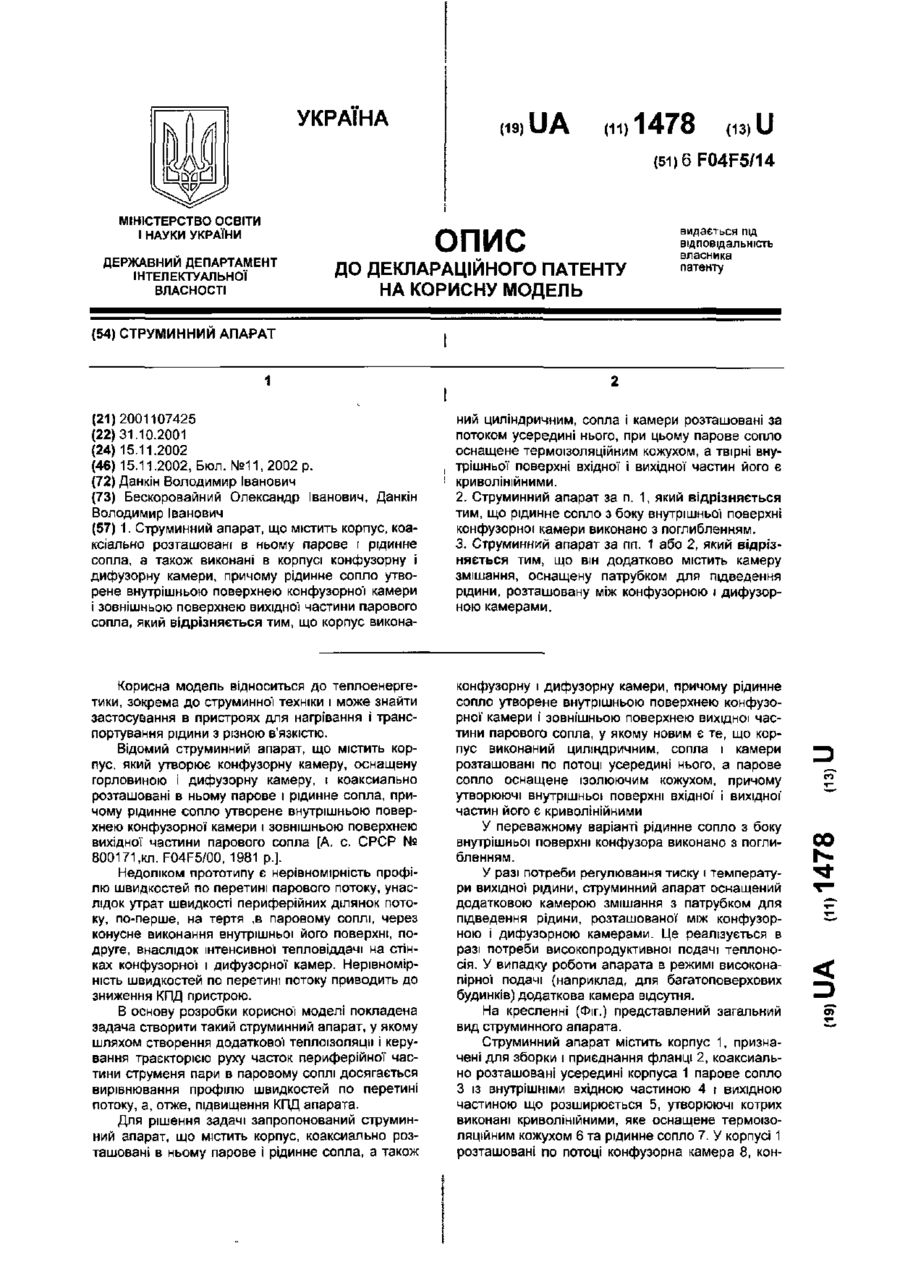

Номер патенту: 1478

Опубліковано: 15.11.2002

Автор: Данкін Володимир Іванович

МПК: F04F 5/14

Мітки: струминний, апарат

Формула / Реферат:

1. Струминний апарат, що містить корпус, коаксіально розташовані в ньому парове і рідинне сопла, а також виконані в корпусі конфузорну і дифузорну камери, причому рідинне сопло утворене внутрішньою поверхнею конфузорної камери і зовнішньою поверхнею вихідної частини парового сопла, який відрізняється тим, що корпус виконаний циліндричним, сопла і камери розташовані за потоком усередині нього, при цьому парове сопло оснащене термоізоляційним...

Номер патенту: 49617

Опубліковано: 16.09.2002

Автори: Березовський Юрій Всеволодович, Чурсіна Людмила Андріївна

МПК: F04F 5/14

Мітки: ежектор

Формула / Реферат:

Ежектор, який містить патрубок підводу активного середовища, обтічне тіло, патрубки підводу пасивного середовища, який відрізняється тим, що обтічне тіло має циліндричну крилоподібну форму й містить щілини з конічним профілем, виконані під 27-30° до поздовжньої осі ежектора, а патрубки підводу пасивного середовища оснащені щілиноподібними насадками, які розміщені над передньою опуклою частиною обтічного тіла.

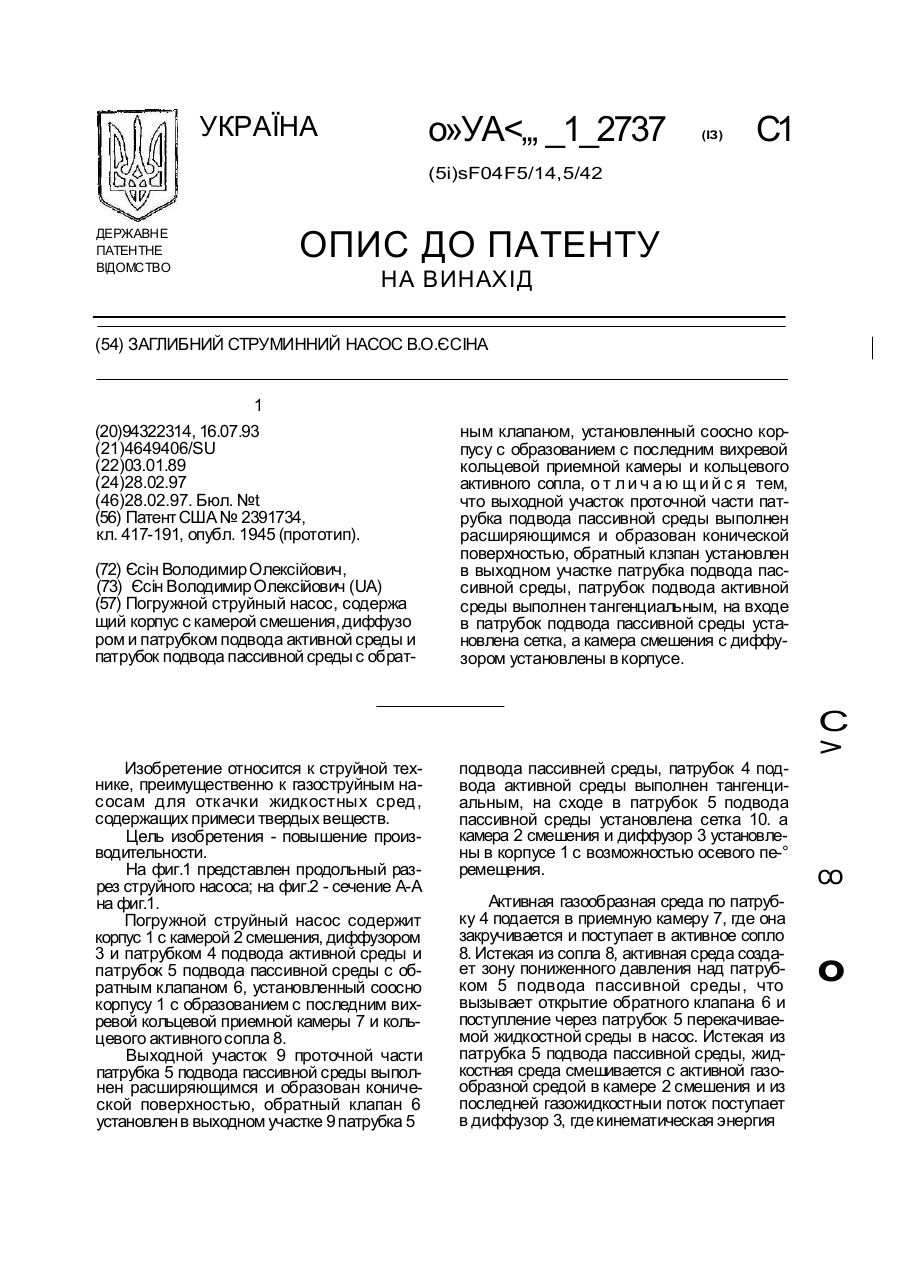

Номер патенту: 12737

Опубліковано: 28.02.1997

Автор: Єсін Володимир Олексійович

МПК: F04F 5/14, F04F 5/42

Мітки: заглибний, струминний, насос, в.о.єсіна

Текст:

...клзпан установлен в выходном участке патрубка подвода пассивной среды, патрубок подвода активной среды выполнен тангенциальным, на входе в патрубок подвода пассивной среды установлена сетка, а камера смешения с диффузором установлены в корпусе. подвода пассивней среды, патрубок 4 подвода активной среды выполнен тангенциальным, на сходе в патрубок 5 подвода пассивной среды установлена сетка 10. а камера 2 смешения и диффузор 3 установлены в...

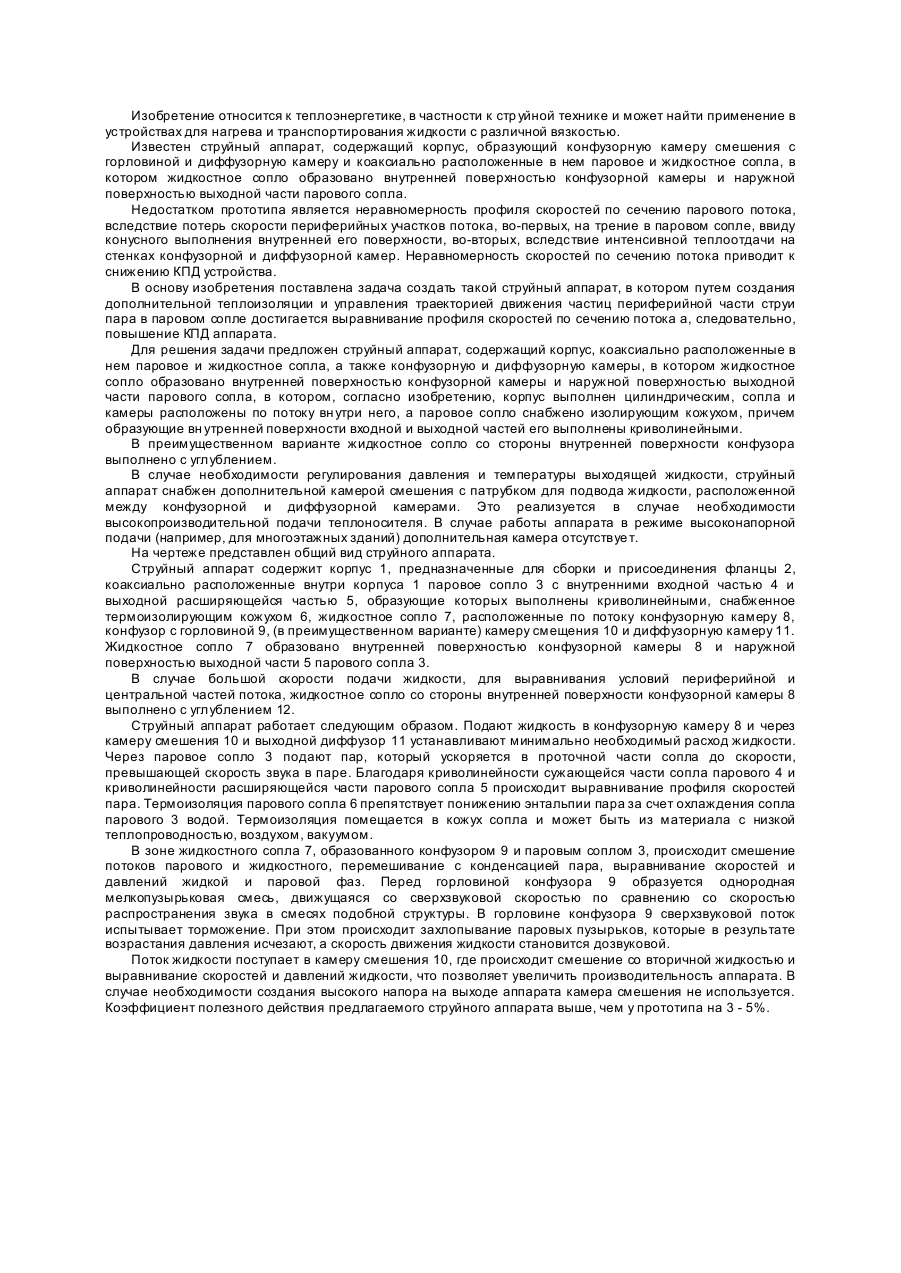

Номер патенту: 9763

Опубліковано: 30.09.1996

Автор: Гричаненко Микола Костянтинович

МПК: F04F 5/14

Мітки: апарат, струминний

Формула / Реферат:

Струйный аппарат, содержащий корпус, ко-аксиально расположенные в нем паровое и жидко­стное сопла, а также выполненные в корпусе конфузорную и диффузорную камеры, причем жидкостное сопло образовано внутренней повер­хностью коифузорной камеры и наружной повер­хностью выходной части парового сопла, отличающийся тем, что корпус выполнен цилин­дрическим, сопла и камеры расположены по по­току внутри него, при этом паровое сопло снабжено...

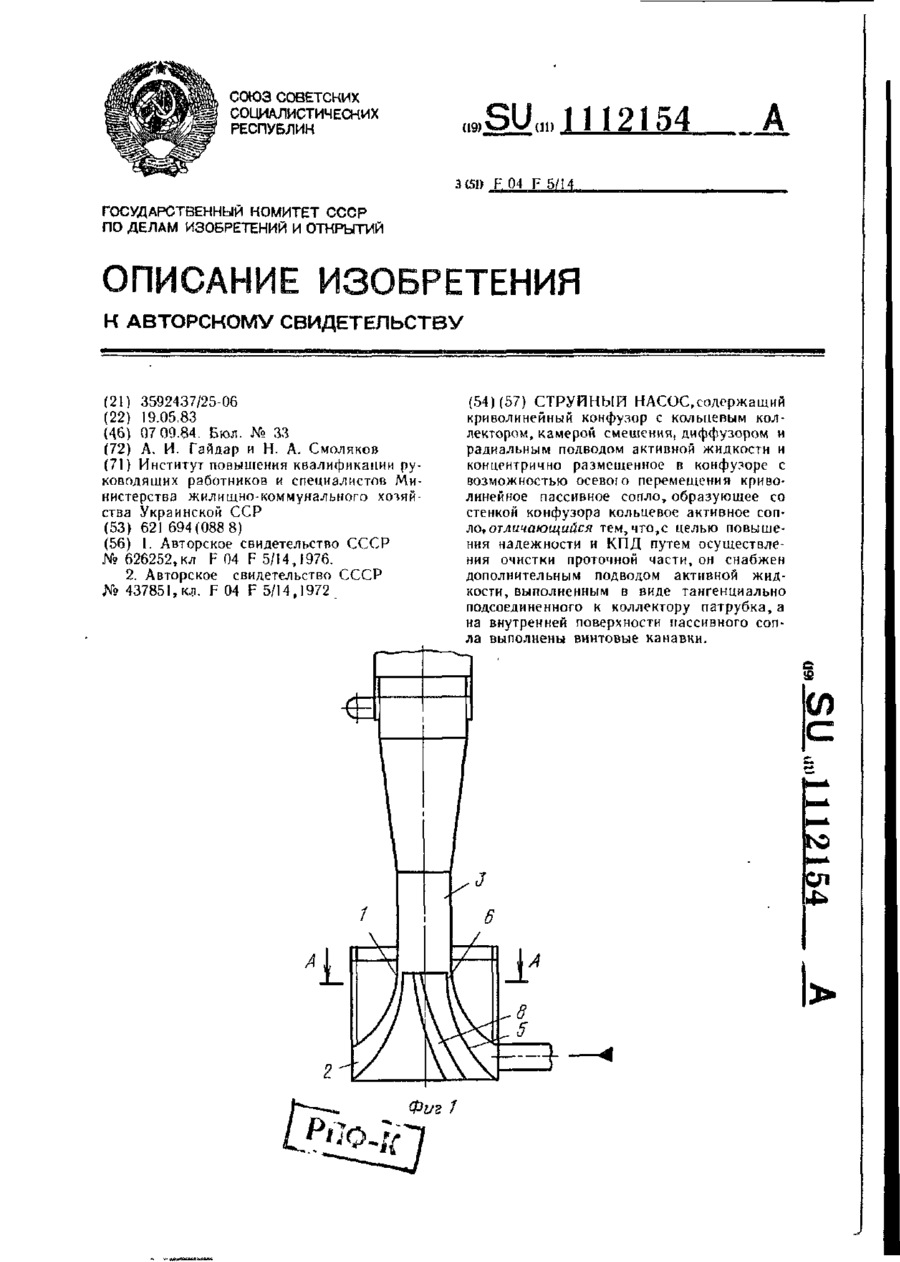

Номер патенту: 642

Опубліковано: 15.12.1993

Автори: Смоляков Микола Олександрович, Гайдар Олександр Іванович

МПК: F04F 5/14

Мітки: струменевий, насос

Формула / Реферат:

(57) Струйный насос, содержащий криволинейный конфузор с кольцевым коллектором, камерой смешения, диффузором и радиальным подводом активной жидкости и концентрично размещенное в конфузоре с возможностью осевого перемещения криволинейное пассивное сопло, образующее со стенкой конфузора кольцевое активное сопло, отличающийся тем, что, с целью повышения надежности и КПД путем осуществления очистки проточной части, он снабжен дополнительным...
