Гичкозрізувальний апарат

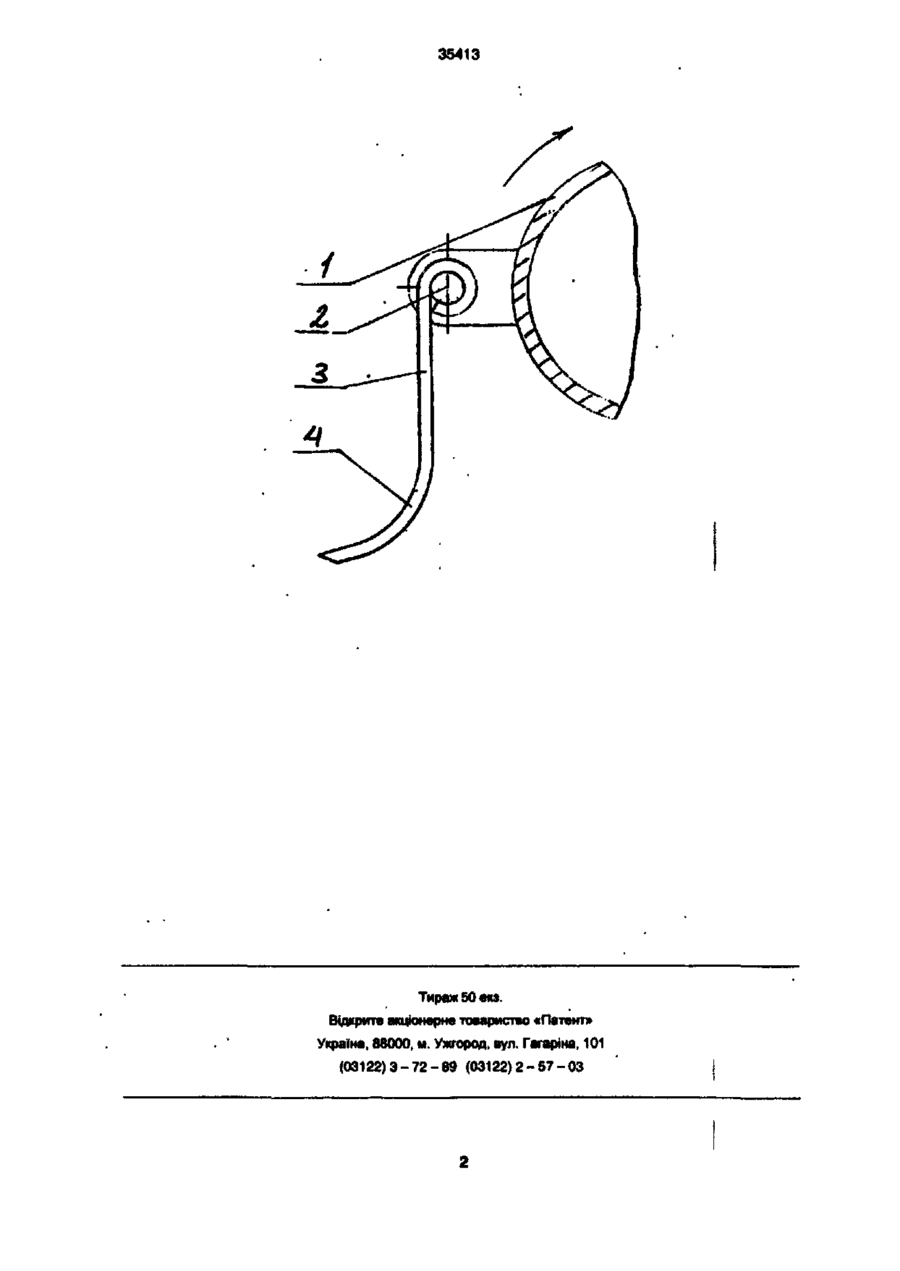

Гичкозрізувальний аппарат бурякозбирального комбайна, що складається з горизонтального вала, на осях якого закріплені S-подібні ножі, який відрізняється тим, що вільний кінець S-подібного ножа виконаний а формі параболи. Винахід відноситься до сільськогосподарського машинобудування, особливо до машин для збирання цукрових буряків Відомий ріжучий аппарат (а. с № 927176, кл. А01Д 55/18, 1982р.), що складається з пустотілого циліндричного вала і закріплених на ньому плоских зігнутих ножів лопаточного типу (аналог) ,3 заявленим винаходом аналог співпадає слідуючими ознаками* горизонтальний вал, ніж. Недоліком відомого пристрою є відносно низька стійкість ножів, завдяки концентраціям зусиль, що виникають в місці згину ножа. Відомий також ріжучий елемент роторного апарату (И.Е.Резник. Теория резания лезвием и основы расчета режущих аппаратов. М.: Машиностроение, 1975, стр.229), виконаний в вигляді пластини, зігнутої по радіусу (прототип). З заявленим винаходом прототип співпадає слідуючими ознаками: горизонтальний вал, ніж Sподібної форми. Недоліком відомого пристрою є те, що при русі гички по площині ножа, виконаної ло радіусу, виникає складова зусилля, що протидіє ії переміщенню від коренеплоду до транспортера, що приводить до розсіювання гички по полю. В основу винаходу поставлена задача вдосконалення гичкозрізувального апарату, в якому вільний кінець S-подібного ножа виконаний в формі параболи І за рахунок цього збільшується їх стійкість І покращується якість зрізування гички з головок коренеплодів цукрових буряків. Поставлена задача вирішується тим, що в гичкозрізувальному апараті, який складається з горизонтального вала, де на осях закріплені S-подібні ножі, згідно винаходу вводиться те, що вільний кінець S -подібного ножа виконаний в формі параболи. Гичкозрізувальний аппарат зображений на кресленні. Гичкозрізувальний аппарат складається з горизонтального валу 1, на осях 2 якого закріплені S-подібні ножі 3. вільний кінець яких виконаний в формі параболи 4. Гичкозрізувальний аппарат працює наступним чином. Горизонтальний вал 1 гичкозрізувального апарату, який обертається, рухається вздовж рядків цукрових буряків. S-подібний ніж має можливість обертання навколо осі 2 і за рахунок відцентрової сили при обертанні горизонтального валу 1 відхилятися від центру горизонтального валу 1. Зрізана гичка рухається по вільному кінці Sподібного ножа, який має форму параболи 4 Завдяки виконанню вільного кінця S-подібного ножа в формі параболи 4 відбувається краще сходження гички з поверхні ножа і зменшення ії втрат, а також підвищення його стійкості. со 5 ю со о» 35413 Тираж 50 екз. Відкрите акціонерне томриство «Патент» Україна, 88000, м. Ужгород, вул. Гагарина, 101 (03122)3-72-89 (03122)2-57-03
