Шихта для виробництва офлюсованого залізорудного агломерату

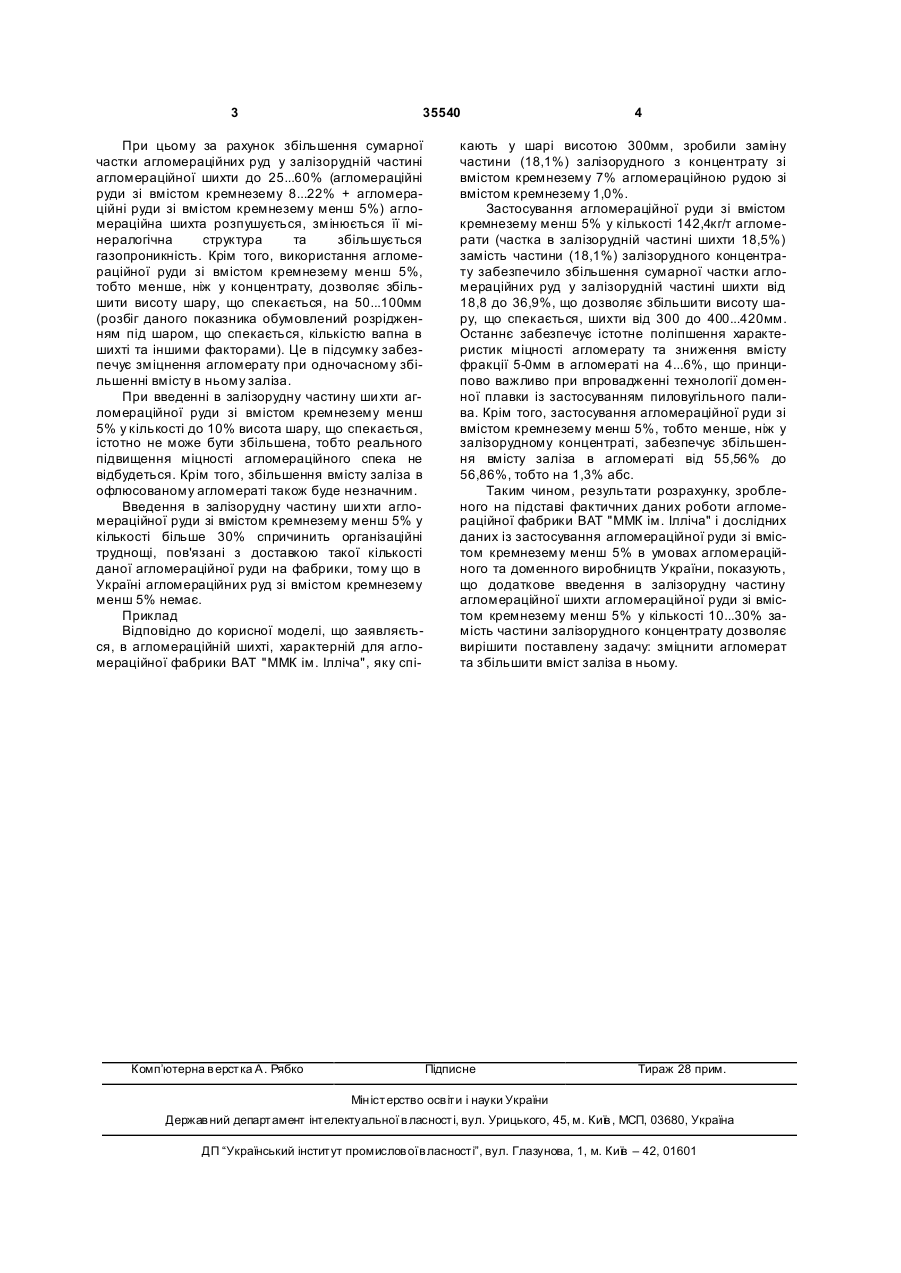

Шихта для виробництва офлюсованого залізорудного агломерату, залізорудна частина якої містить дрібнозернистий залізорудний концентрат із вмістом кремнезему 5-10% і агломераційну руду із вмістом кремнезему 8-22%, яка відрізняється тим, що залізорудна частина шихти додатково містить агломераційну руду із вмістом кремнезему менше 5% при наступному співвідношенні компонентів у ній, % мас.: дрібнозернистий залізорудний концентрат із вмістом кремнезему 510% 75-40 агломераційна руда із вмістом кремнезему 8-22% 15-30 агломераційна руда із вмістом кремнезему менше 5% 10-30. (19) (21) u200804794 (22) 14.04.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) ЯРОШЕВСЬКИЙ СТАНІСЛАВ ЛЬВОВИЧ, UA, ХЛАПОНІН МИКОЛА СЕМЕНОВИЧ, UA, ДОЛЯ СЕРГІЙ МИКОЛАЙОВИЧ, UA, КЛИМАНЧУК ВЛАДИСЛАВ ВЛАДИСЛАВОВИЧ, UA, СТРУТИНСЬКИЙ В`ЯЧЕСЛАВ АН АТОЛІЙОВИЧ, U A, СИРОТА ВОЛОДИМИР ІЛЛІЧ, U A, ЛАТИШКО ГРИГОРІЙ ІВАНОВИЧ, UA, НЕРОВНЯ ЄВГЕН ВОЛОДИМИРОВИЧ, UA, РОГОВ ЛЕОНІД МИКОЛАЙОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА", U A 3 35540 При цьому за рахунок збільшення сумарної частки агломераційних руд у залізорудній частині агломераційної шихти до 25...60% (агломераційні руди зі вмістом кремнезему 8...22% + агломераційні руди зі вмістом кремнезему менш 5%) агломераційна шихта розпушується, змінюється її мінералогічна структура та збільшується газопроникність. Крім того, використання агломераційної руди зі вмістом кремнезему менш 5%, тобто менше, ніж у концентрату, дозволяє збільшити висоту шару, що спекається, на 50...100мм (розбіг даного показника обумовлений розрідженням під шаром, що спекається, кількістю вапна в шихті та іншими факторами). Це в підсумку забезпечує зміцнення агломерату при одночасному збільшенні вмісту в ньому заліза. При введенні в залізорудну частину ши хти агломераційної руди зі вмістом кремнезему менш 5% у кількості до 10% висота шару, що спекається, істотно не може бути збільшена, тобто реального підвищення міцності агломераційного спека не відбудеться. Крім того, збільшення вмісту заліза в офлюсованому агломераті також буде незначним. Введення в залізорудну частину ши хти агломераційної руди зі вмістом кремнезему менш 5% у кількості більше 30% спричинить організаційні труднощі, пов'язані з доставкою такої кількості даної агломераційної руди на фабрики, тому що в Україні агломераційних руд зі вмістом кремнезему менш 5% немає. Приклад Відповідно до корисної моделі, що заявляється, в агломераційній шихті, характерній для агломераційної фабрики ВАТ "ММК ім. Ілліча", яку спі Комп’ютерна в ерстка А. Рябко 4 кають у шарі висотою 300мм, зробили заміну частини (18,1%) залізорудного з концентрату зі вмістом кремнезему 7% агломераційною рудою зі вмістом кремнезему 1,0%. Застосування агломераційної руди зі вмістом кремнезему менш 5% у кількості 142,4кг/т агломерати (частка в залізорудній частині шихти 18,5%) замість частини (18,1%) залізорудного концентрату забезпечило збільшення сумарної частки агломераційних руд у залізорудній частині шихти від 18,8 до 36,9%, що дозволяє збільшити висоту шару, що спекається, шихти від 300 до 400...420мм. Останнє забезпечує істотне поліпшення характеристик міцності агломерату та зниження вмісту фракції 5-0мм в агломераті на 4...6%, що принципово важливо при впровадженні технології доменної плавки із застосуванням пиловугільного палива. Крім того, застосування агломераційної руди зі вмістом кремнезему менш 5%, тобто менше, ніж у залізорудному концентраті, забезпечує збільшення вмісту заліза в агломераті від 55,56% до 56,86%, тобто на 1,3% абс. Таким чином, результати розрахунку, зробленого на підставі фактичних даних роботи агломераційної фабрики ВАТ "ММК ім. Ілліча" і дослідних даних із застосування агломераційної руди зі вмістом кремнезему менш 5% в умовах агломераційного та доменного виробництв України, показують, що додаткове введення в залізорудну частину агломераційної шихти агломераційної руди зі вмістом кремнезему менш 5% у кількості 10...30% замість частини залізорудного концентрату дозволяє вирішити поставлену задачу: зміцнити агломерат та збільшити вміст заліза в ньому. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
