Деаератор

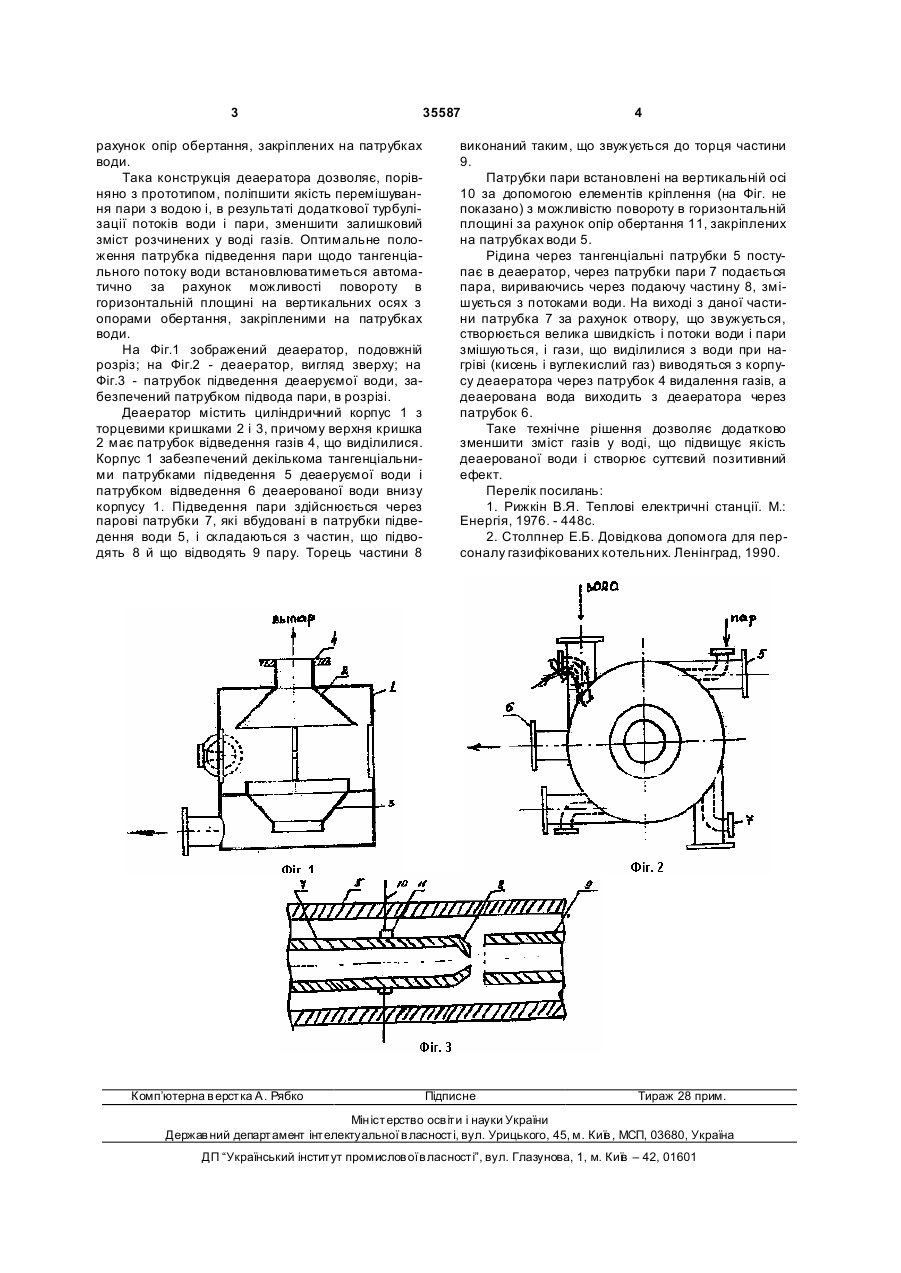

1. Деаератор, що містить циліндричний корпус з торцевими кришками і тангенціальні патрубки для підведення деаерованої води, який відрізняється тим, що деаератор додатково забезпечений патрубками підведення пари, вбудованими в пат 3 35587 рахунок опір обертання, закріплених на патрубках води. Така конструкція деаератора дозволяє, порівняно з прототипом, поліпшити якість перемішування пари з водою і, в результаті додаткової турбулізації потоків води і пари, зменшити залишковий зміст розчинених у воді газів. Оптимальне положення патрубка підведення пари щодо тангенціального потоку води встановлюватиметься автоматично за рахунок можливості повороту в горизонтальній площині на вертикальних осях з опорами обертання, закріпленими на патрубках води. На Фіг.1 зображений деаератор, подовжній розріз; на Фіг.2 - деаератор, вигляд зверху; на Фіг.3 - патрубок підведення деаеруємої води, забезпечений патрубком підвода пари, в розрізі. Деаератор містить циліндричний корпус 1 з торцевими кришками 2 і 3, причому верхня кришка 2 має патрубок відведення газів 4, що виділилися. Корпус 1 забезпечений декількома тангенціальними патрубками підведення 5 деаеруємої води і патрубком відведення 6 деаерованої води внизу корпусу 1. Підведення пари здійснюється через парові патрубки 7, які вбудовані в патрубки підведення води 5, і складаються з частин, що підводять 8 й що відводять 9 пару. Торець частини 8 Комп’ютерна в ерстка А. Рябко 4 виконаний таким, що звужується до торця частини 9. Патрубки пари встановлені на вертикальній осі 10 за допомогою елементів кріплення (на Фіг. не показано) з можливістю повороту в горизонтальній площині за рахунок опір обертання 11, закріплених на патрубках води 5. Рідина через тангенціальні патрубки 5 поступає в деаератор, через патрубки пари 7 подається пара, вириваючись через подаючу частину 8, змішується з потоками води. На виході з даної частини патрубка 7 за рахунок отвору, що звужується, створюється велика швидкість і потоки води і пари змішуються, і гази, що виділилися з води при нагріві (кисень і вуглекислий газ) виводяться з корпусу деаератора через патрубок 4 видалення газів, а деаерована вода виходить з деаератора через патрубок 6. Таке технічне рішення дозволяє додатково зменшити зміст газів у воді, що підвищує якість деаерованої води і створює суттєвий позитивний ефект. Перелік посилань: 1. Рижкін В.Я. Теплові електричні станції. М.: Енергія, 1976. - 448с. 2. Столпнер Е.Б. Довідкова допомога для персоналу газифікованих котельних. Ленінград, 1990. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
