Термічний деаератор

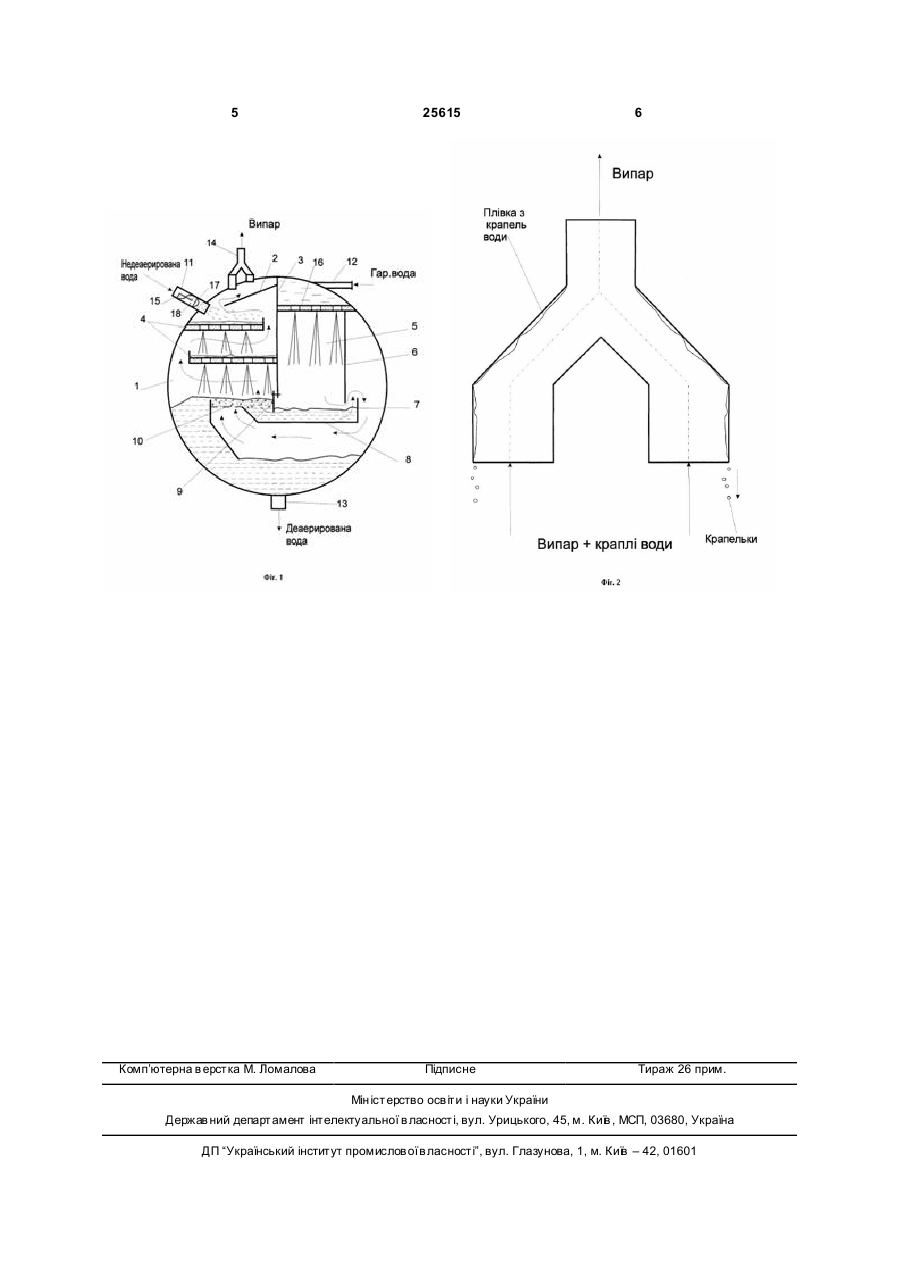

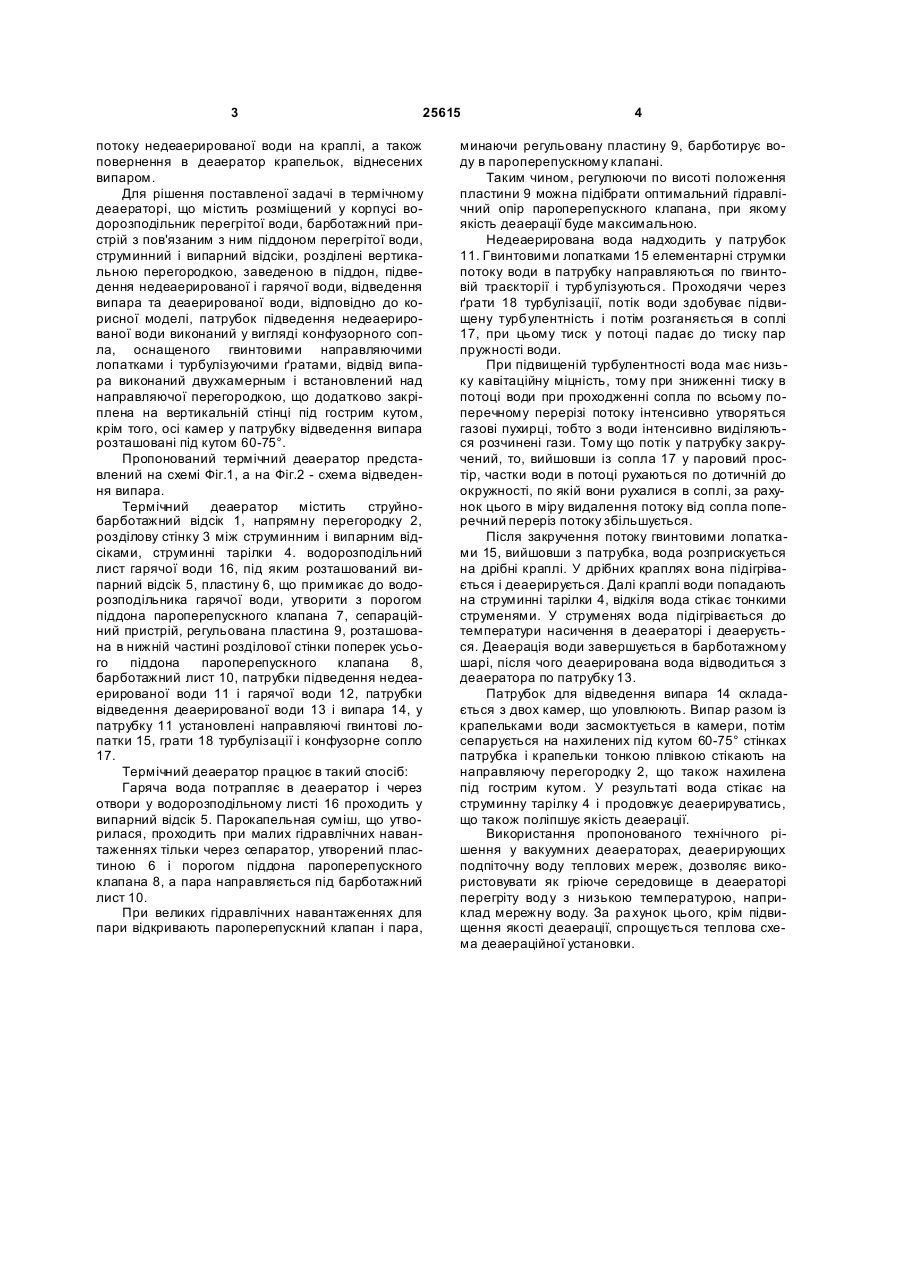

1. Термічний деаератор, що містить розміщений у корпусі водорозподільник перегрітої води, барботажний пристрій з пов'язаним з ним піддоном перегрітої води, струминний і випарний відсіки, розділені вертикальною перегородкою, заведеною в піддон, пристрої для підведення 3 25615 потоку недеаерированої води на краплі, а також повернення в деаератор крапельок, віднесених випаром. Для рішення поставленої задачі в термічному деаераторі, що містить розміщений у корпусі водорозподільник перегрітої води, барботажний пристрій з пов'язаним з ним піддоном перегрітої води, струминний і випарний відсіки, розділені вертикальною перегородкою, заведеною в піддон, підведення недеаерированої і гарячої води, відведення випара та деаерированої води, відповідно до корисної моделі, патрубок підведення недеаерированої води виконаний у вигляді конфузорного сопла, оснащеного гвинтовими направляючими лопатками і турбулізуючими ґратами, відвід випара виконаний двухкамерным і встановлений над направляючої перегородкою, що додатково закріплена на вертикальній стінці під гострим кутом, крім того, осі камер у патрубку відведення випара розташовані під кутом 60-75°. Пропонований термічний деаератор представлений на схемі Фіг.1, а на Фіг.2 - схема відведення випара. Термічний деаератор містить струйнобарботажний відсік 1, напрямну перегородку 2, розділову стінку 3 між струминним і випарним відсіками, струминні тарілки 4. водорозподільний лист гарячої води 16, під яким розташований випарний відсік 5, пластину 6, що примикає до водорозподільника гарячої води, утворити з порогом піддона пароперепускного клапана 7, сепараційний пристрій, регульована пластина 9, розташована в нижній частині розділової стінки поперек усього піддона пароперепускного клапана 8, барботажний лист 10, патрубки підведення недеаерированої води 11 і гарячої води 12, патрубки відведення деаерированої води 13 і випара 14, у патрубку 11 установлені направляючі гвинтові лопатки 15, грати 18 турбулізації і конфузорне сопло 17. Термічний деаератор працює в такий спосіб: Гаряча вода потрапляє в деаератор і через отвори у водорозподільному листі 16 проходить у випарний відсік 5. Парокапельная суміш, що утворилася, проходить при малих гідравлічних навантаженнях тільки через сепаратор, утворений пластиною 6 і порогом піддона пароперепускного клапана 8, а пара направляється під барботажний лист 10. При великих гідравлічних навантаженнях для пари відкривають пароперепускний клапан і пара, 4 минаючи регульовану пластину 9, барботирує воду в пароперепускному клапані. Таким чином, регулюючи по висоті положення пластини 9 можна підібрати оптимальний гідравлічний опір пароперепускного клапана, при якому якість деаерації буде максимальною. Недеаерирована вода надходить у патрубок 11. Гвинтовими лопатками 15 елементарні струмки потоку води в патрубку направляються по гвинтовій траєкторії і турбулізуються. Проходячи через ґрати 18 турбулізації, потік води здобуває підвищену турбулентність і потім розганяється в соплі 17, при цьому тиск у потоці падає до тиску пар пружності води. При підвищеній турбулентності вода має низьку кавітаційну міцність, тому при зниженні тиску в потоці води при проходженні сопла по всьому поперечному перерізі потоку інтенсивно утворяться газові пухирці, тобто з води інтенсивно виділяються розчинені гази. Тому що потік у патрубку закручений, то, вийшовши із сопла 17 у паровий простір, частки води в потоці рухаються по дотичній до окружності, по якій вони рухалися в соплі, за рахунок цього в міру видалення потоку від сопла поперечний переріз потоку збільшується. Після закручення потоку гвинтовими лопатками 15, вийшовши з патрубка, вода розприскується на дрібні краплі. У дрібних краплях вона підігрівається і деаерирується. Далі краплі води попадають на струминні тарілки 4, відкіля вода стікає тонкими струменями. У струменях вода підігрівається до температури насичення в деаераторі і деаерується. Деаерація води завершується в барботажному шарі, після чого деаерирована вода відводиться з деаератора по патрубку 13. Патрубок для відведення випара 14 складається з двох камер, що уловлюють. Випар разом із крапельками води засмоктується в камери, потім сепарується на нахилених під кутом 60-75° стінках патрубка і крапельки тонкою плівкою стікають на направляючу перегородку 2, що також нахилена під гострим кутом. У результаті вода стікає на струминну тарілку 4 і продовжує деаерируватись, що також поліпшує якість деаерації. Використання пропонованого технічного рішення у вакуумних деаераторах, деаерирующих подпіточну воду теплових мереж, дозволяє використовувати як гріюче середовище в деаераторі перегріту воду з низькою температурою, наприклад мережну воду. За ра хунок цього, крім підвищення якості деаерації, спрощується теплова схема деаераційної установки. 5 Комп’ютерна в ерстка М. Ломалова 25615 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
