Пристрій для електродіагностики стану та якості кісткової тканини

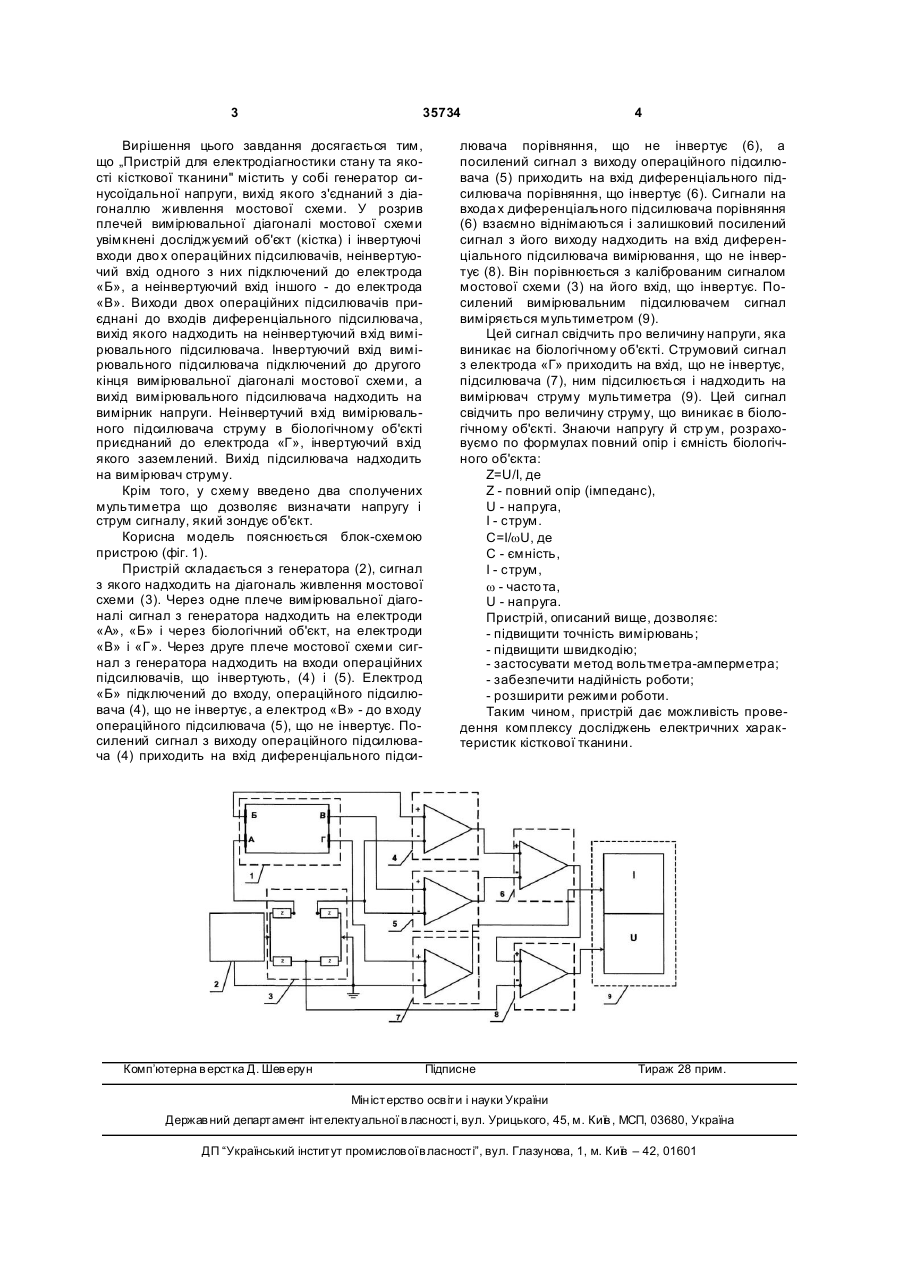

1. Пристрій для електродіагностики стану та якості кісткової тканини, що містить послідовно з'єднані генератор електричних сигналів, мостову схему, ди ференційний підсилювач порівняння, диференційний підсилювач вимірювання, вимірювач напруги та блок живлення, який відрізняється тим, що додатково містить два операційні підсилювачі, підсилювач струму і вимірювач струму, який зондує об'єкт. 3 35734 Вирішення цього завдання досягається тим, що „Пристрій для електродіагностики стану та якості кісткової тканини" містить у собі генератор синусоїдальної напруги, вихід якого з'єднаний з діагоналлю живлення мостової схеми. У розрив плечей вимірювальної діагоналі мостової схеми увімкнені досліджуємий об'єкт (кістка) і інвертуючі входи дво х операційних підсилювачів, неінвертуючий вхід одного з них підключений до електрода «Б», а неінвертуючий вхід іншого - до електрода «В». Виходи двох операційних підсилювачів приєднані до входів диференціального підсилювача, вихід якого надходить на неінвертуючий вхід вимірювального підсилювача. Інвертуючий вхід вимірювального підсилювача підключений до другого кінця вимірювальної діагоналі мостової схеми, а вихід вимірювального підсилювача надходить на вимірник напруги. Неінвертучий вхід вимірювального підсилювача струму в біологічному об'єкті приєднаний до електрода «Г», інвертуючий вхід якого заземлений. Вихід підсилювача надходить на вимірювач струму. Крім того, у схему введено два сполучених мультиметра що дозволяє визначати напругу і струм сигналу, який зондує об'єкт. Корисна модель пояснюється блок-схемою пристрою (фіг. 1). Пристрій складається з генератора (2), сигнал з якого надходить на діагональ живлення мостової схеми (3). Через одне плече вимірювальної діагоналі сигнал з генератора надходить на електроди «А», «Б» і через біологічний об'єкт, на електроди «В» і «Г». Через друге плече мостової схеми сигнал з генератора надходить на входи операційних підсилювачів, що інвертують, (4) і (5). Електрод «Б» підключений до входу, операційного підсилювача (4), що не інвертує, а електрод «В» - до входу операційного підсилювача (5), що не інвертує. Посилений сигнал з виходу операційного підсилювача (4) приходить на вхід диференціального підси Комп’ютерна в ерстка Д. Шев ерун 4 лювача порівняння, що не інвертує (6), а посилений сигнал з виходу операційного підсилювача (5) приходить на вхід диференціального підсилювача порівняння, що інвертує (6). Сигнали на входа х диференціального підсилювача порівняння (6) взаємно віднімаються і залишковий посилений сигнал з його виходу надходить на вхід диференціального підсилювача вимірювання, що не інвертує (8). Він порівнюється з каліброваним сигналом мостової схеми (3) на його вхід, що інвертує. Посилений вимірювальним підсилювачем сигнал виміряється мультиметром (9). Цей сигнал свідчить про величину напруги, яка виникає на біологічному об'єкті. Струмовий сигнал з електрода «Г» приходить на вхід, що не інвертує, підсилювача (7), ним підсилюється і надходить на вимірювач струму мультиметра (9). Цей сигнал свідчить про величину струму, що виникає в біологічному об'єкті. Знаючи напругу й стр ум, розраховуємо по формулах повний опір і ємність біологічного об'єкта: Z=U/I, де Z - повний опір (імпеданс), U - напруга, І - струм. С=I/wU, де C - ємність, І - струм, w - часто та, U - напруга. Пристрій, описаний вище, дозволяє: - підвищити точність вимірювань; - підвищити швидкодію; - застосувати метод вольтметра-амперметра; - забезпечити надійність роботи; - розширити режими роботи. Таким чином, пристрій дає можливість проведення комплексу досліджень електричних характеристик кісткової тканини. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
