Тиристорний перетворювач
Номер патенту: 35815
Опубліковано: 16.04.2001
Автори: Шевченко Іван Степанович, Самчелєєв Юрій Павлович, Скурятін Юрій Васильович, Нікітін Микола Гаврилович, Потапов Володимир Дмитрович
Формула / Реферат
Тиристорний перетворювач, до складу якого входять три силових тиристори, які з'єднані за трифазною нульовою схемою, трифазний трансформатор, вторинні обмотки якого з'єднані з анодами силових тиристорів, вузол примусової комутації, що складається з конденсатора перший вивід якого з'єднаний з катодами силових тиристорів, зарядного резистора, який першим виводом об'єднаний з другим виводом конденсатора, комутуючий тиристор, катод якого підімкнено до точки об’еднання заурядного резистора та конденсатора, трьох розділяючих діодів, катоди яких об'єднані з анодом комутуючого тиристора, а аноди з відповідними анодами силових тиристорів, який відрізняється тим, що аноди трьох, додатково введених, діодів під'єднані до другого виводу зарядного резистора, а їх катоди - до відповідних анодів силових тиристорів.
Текст

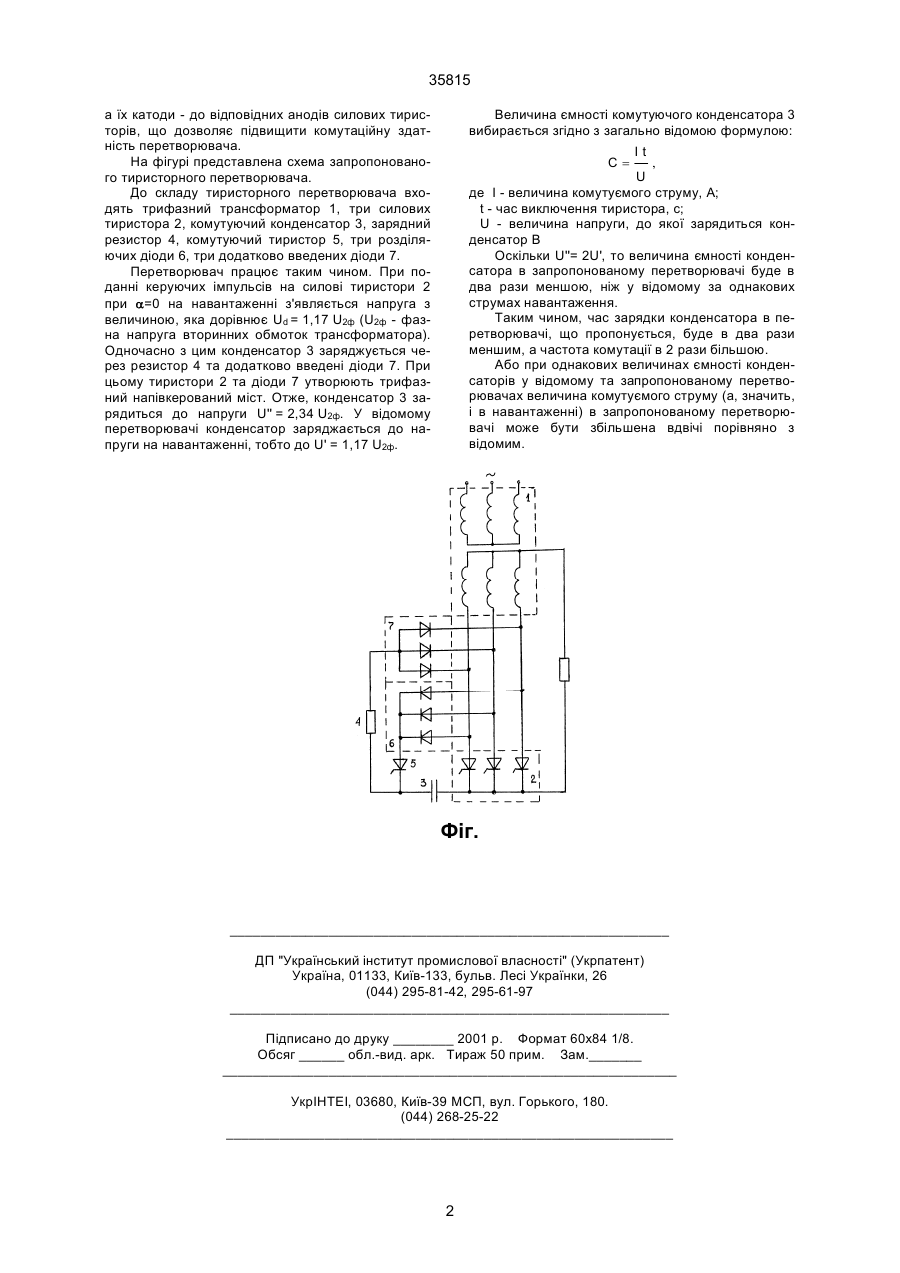

Тиристорний перетворювач, до складу якого входять три силових тиристори, які з'єднані за трифазною нульовою схемою, трифазний трансформатор, вторинні обмотки якого з'єднані з анодами силових тиристорів, вузол примусової кому 35815 а їх катоди - до відповідних анодів силових тиристорів, що дозволяє підвищити комутаційну здатність перетворювача. На фігурі представлена схема запропонованого тиристорного перетворювача. До складу тиристорного перетворювача входять трифазний трансформатор 1, три силових тиристора 2, комутуючий конденсатор 3, зарядний резистор 4, комутуючий тиристор 5, три розділяючих діоди 6, три додатково введених діоди 7. Перетворювач працює таким чином. При поданні керуючих імпульсів на силові тиристори 2 при a=0 на навантаженні з'являється напруга з величиною, яка дорівнює Ud = 1,17 U2ф (U2ф - фазна напруга вторинних обмоток трансформатора). Одночасно з цим конденсатор 3 заряджується через резистор 4 та додатково введені діоди 7. При цьому тиристори 2 та діоди 7 утворюють трифазний напівкерований міст. Отже, конденсатор 3 зарядиться до напруги U'' = 2,34 U2ф. У відомому перетворювачі конденсатор заряджається до напруги на навантаженні, тобто до U' = 1,17 U2ф. Величина ємності комутуючого конденсатора 3 вибирається згідно з загально відомою формулою: C= Іt , U де І - величина комутуємого струму, А; t - час виключення тиристора, c; U - величина напруги, до якої зарядиться конденсатор В Оскільки U''= 2U', то величина ємності конденсатора в запропонованому перетворювачі буде в два рази меншою, ніж у відомому за однакових струмах навантаження. Таким чином, час зарядки конденсатора в перетворювачі, що пропонується, буде в два рази меншим, а частота комутації в 2 рази більшою. Або при однакових величинах ємності конденсаторів у відомому та запропонованому перетворювачах величина комутуємого струму (а, значить, і в навантаженні) в запропонованому перетворювачі може бути збільшена вдвічі порівняно з відомим. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюThyristor converter
Автори англійськоюShevchenko Ivan Stepanovych, Samcheleiev Yurii Pavlovych, Potapov Volodymyr Dmytrovych, Skuriatin Yurii Vasyliovych, Nikitin Mykola Havrylovych
Назва патенту російськоюТиристорный преобразователь
Автори російськоюШевченко Иван Степанович, Самчелеев Юрий Павлович, Потапов Владимир Дмитриевич, Скурятин Юрий Васильевич, Никитин Николай Гаврилович
МПК / Мітки
МПК: H01L 29/74
Мітки: перетворювач, тиристорний
