Інгалятор вуглекисневий

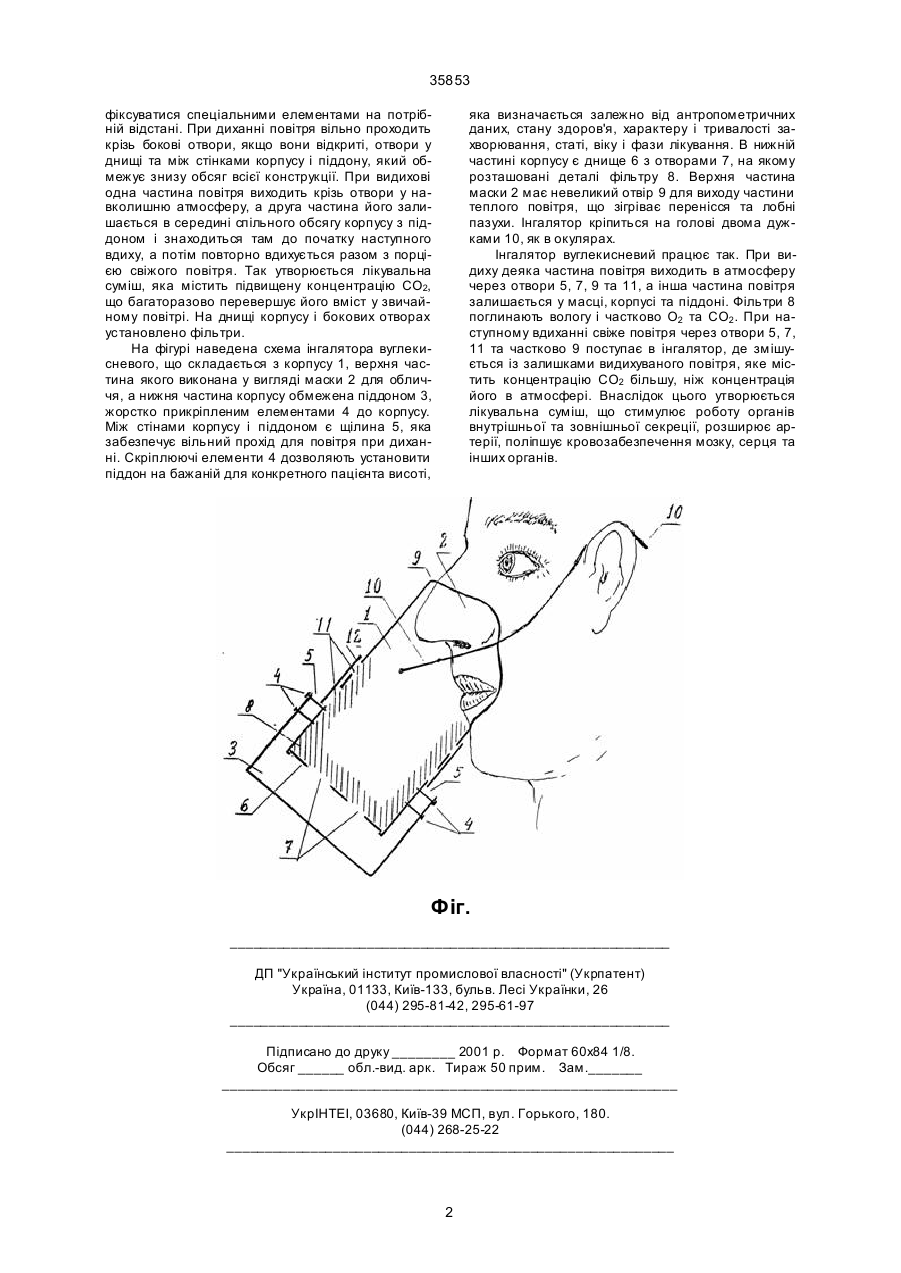

1. Інгалятор вуглекисневий, який складається з дихальної маски і мішка для зберігання частини видихуваного повітря, який відрізняється тим, що дихальна маска та мішок для повітря конструктивно поєднані в одному жорсткому корпусі, верхня частина якого зроблена у формі маски для обличчя, а нижня частина закрита днищем з отворами, на якому розташовані фільтри, що поглинають вологу, кисень та вуглекислий газ. 35853 фіксуватися спеціальними елементами на потрібній відстані. При диханні повітря вільно проходить крізь бокові отвори, якщо вони відкриті, отвори у днищі та між стінками корпусу і піддону, який обмежує знизу обсяг всієї конструкції. При видихові одна частина повітря виходить крізь отвори у навколишню атмосферу, а друга частина його залишається в середині спільного обсягу корпусу з піддоном і знаходиться там до початку наступного вдиху, а потім повторно вдихується разом з порцією свіжого повітря. Так утворюється лікувальна суміш, яка містить підвищену концентрацію СО2, що багаторазово перевершує його вміст у звичайному повітрі. На днищі корпусу і бокових отворах установлено фільтри. На фігурі наведена схема інгалятора вуглекисневого, що складається з корпусу 1, верхня частина якого виконана у вигляді маски 2 для обличчя, а нижня частина корпусу обмежена піддоном 3, жорстко прикріпленим елементами 4 до корпусу. Між стінами корпусу і піддоном є щілина 5, яка забезпечує вільний прохід для повітря при диханні. Скріплюючі елементи 4 дозволяють установити піддон на бажаній для конкретного пацієнта висоті, яка визначається залежно від антропометричних даних, стану здоров'я, характеру і тривалості захворювання, статі, віку і фази лікування. В нижній частині корпусу є днище 6 з отворами 7, на якому розташовані деталі фільтру 8. Верхня частина маски 2 має невеликий отвір 9 для виходу частини теплого повітря, що зігріває перенісся та лобні пазухи. Інгалятор кріпиться на голові двома дужками 10, як в окулярах. Інгалятор вуглекисневий працює так. При видиху деяка частина повітря виходить в атмосферу через отвори 5, 7, 9 та 11, а інша частина повітря залишається у масці, корпусі та піддоні. Фільтри 8 поглинають вологу і частково О2 та СО2 . При наступному вдиханні свіже повітря через отвори 5, 7, 11 та частково 9 поступає в інгалятор, де змішується із залишками видихуваного повітря, яке містить концентрацію СО2 більшу, ніж концентрація його в атмосфері. Внаслідок цього утворюється лікувальна суміш, що стимулює роботу органів внутрішньої та зовнішньої секреції, розширює артерії, поліпшує кровозабезпечення мозку, серця та інших органів. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
