Інгалятор

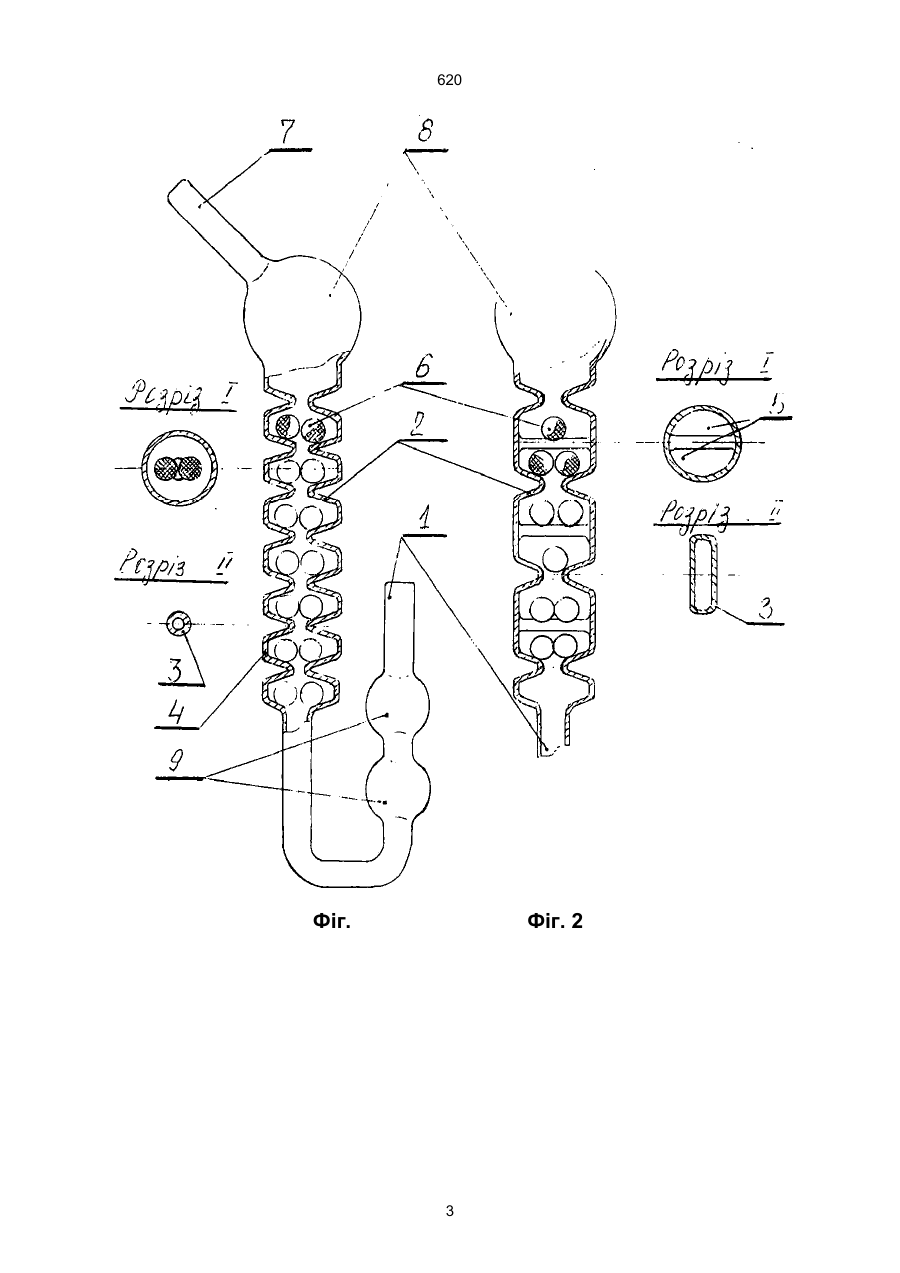

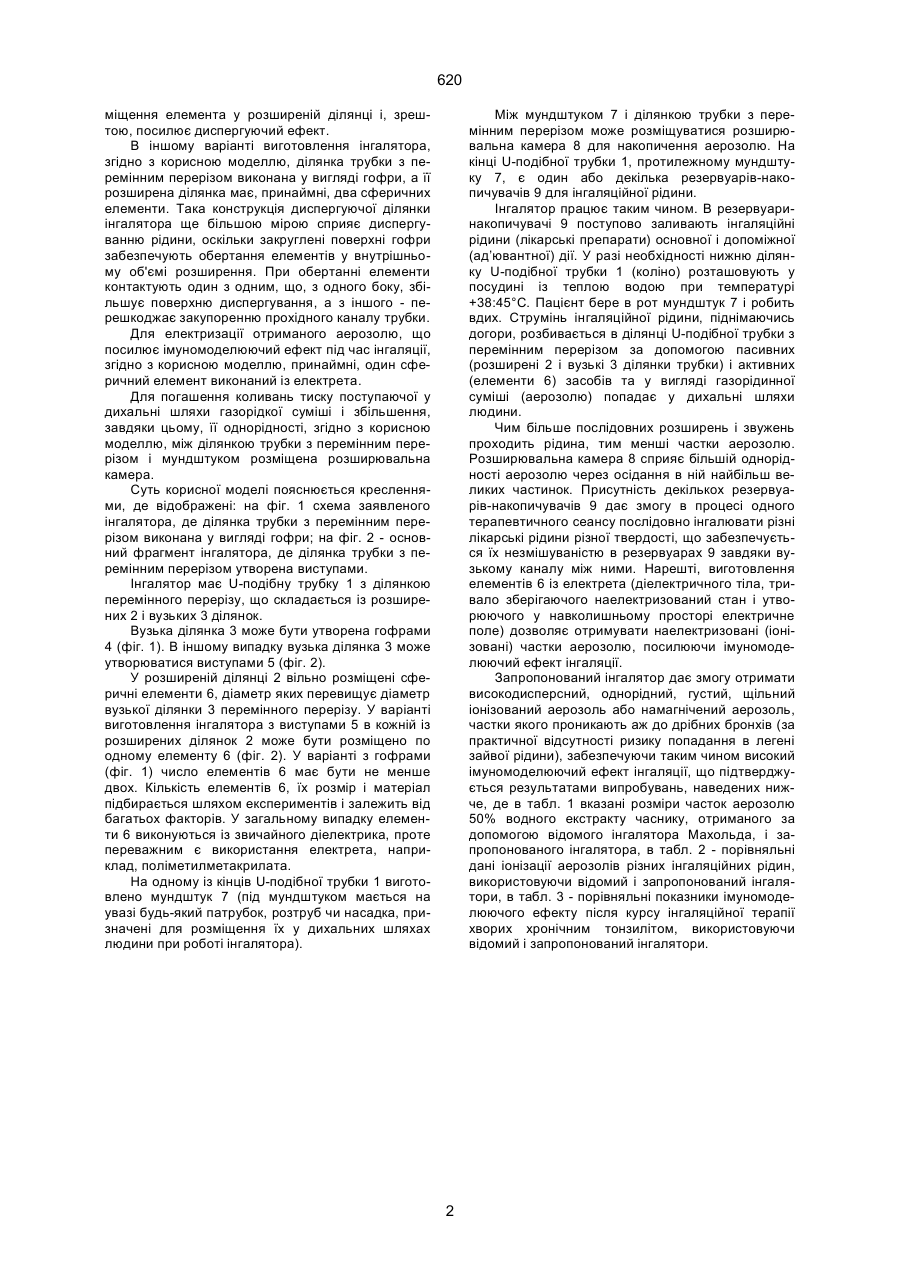

1. Інгалятор, що виконано у вигляді трубки з ділянкою перемінного перерізу і мундштуком на кінці, який відрізняється тим, що усередині трубки у розширеній ділянці перемінного перерізу вільно розміщено, принаймні, один сферичний елемент, діаметр якого перевищує внутрішній діаметр вузької ділянки перемінного перерізу. 2. Інгалятор за п. 1, який відрізняється тим, що вузька ділянка перемінного перерізу утворена, 620 міщення елемента у розширеній ділянці і, зрештою, посилює диспергуючий ефект. В іншому варіанті виготовлення інгалятора, згідно з корисною моделлю, ділянка трубки з перемінним перерізом виконана у вигляді гофри, а її розширена ділянка має, принаймні, два сферичних елементи. Така конструкція диспергуючої ділянки інгалятора ще більшою мірою сприяє диспергуванню рідини, оскільки закруглені поверхні гофри забезпечують обертання елементів у внутрішньому об'ємі розширення. При обертанні елементи контактують один з одним, що, з одного боку, збільшує поверхню диспергування, а з іншого - перешкоджає закупоренню прохідного каналу трубки. Для електризації отриманого аерозолю, що посилює імуномоделюючий ефект під час інгаляції, згідно з корисною моделлю, принаймні, один сферичний елемент виконаний із електрета. Для погашення коливань тиску поступаючої у дихальні шляхи газорідкої суміші і збільшення, завдяки цьому, її однорідності, згідно з корисною моделлю, між ділянкою трубки з перемінним перерізом і мундштуком розміщена розширювальна камера. Суть корисної моделі пояснюється кресленнями, де відображені: на фіг. 1 схема заявленого інгалятора, де ділянка трубки з перемінним перерізом виконана у вигляді гофри; на фіг. 2 - основний фрагмент інгалятора, де ділянка трубки з перемінним перерізом утворена виступами. Інгалятор має U-подібну трубку 1 з ділянкою перемінного перерізу, що складається із розширених 2 і вузьких 3 ділянок. Вузька ділянка 3 може бути утворена гофрами 4 (фіг. 1). В іншому випадку вузька ділянка 3 може утворюватися виступами 5 (фіг. 2). У розширеній ділянці 2 вільно розміщені сферичні елементи 6, діаметр яких перевищує діаметр вузької ділянки 3 перемінного перерізу. У варіанті виготовлення інгалятора з виступами 5 в кожній із розширених ділянок 2 може бути розміщено по одному елементу 6 (фіг. 2). У варіанті з гофрами (фіг. 1) число елементів 6 має бути не менше двох. Кількість елементів 6, їх розмір і матеріал підбирається шляхом експериментів і залежить від багатьох факторів. У загальному випадку елементи 6 виконуються із звичайного діелектрика, проте переважним є використання електрета, наприклад, поліметилметакрилата. На одному із кінців U-подібної трубки 1 виготовлено мундштук 7 (під мундштуком мається на увазі будь-який патрубок, розтруб чи насадка, призначені для розміщення їх у дихальних шляхах людини при роботі інгалятора). Між мундштуком 7 і ділянкою трубки з перемінним перерізом може розміщуватися розширювальна камера 8 для накопичення аерозолю. На кінці U-подібної трубки 1, протилежному мундштуку 7, є один або декілька резервуарів-накопичувачів 9 для інгаляційної рідини. Інгалятор працює таким чином. В резервуаринакопичувачі 9 поступово заливають інгаляційні рідини (лікарські препарати) основної і допоміжної (ад’ювантної) дії. У разі необхідності нижню ділянку U-подібної трубки 1 (коліно) розташовують у посудині із теплою водою при температурі +38:45°С. Пацієнт бере в рот мундштук 7 і робить вдих. Струмінь інгаляційної рідини, піднімаючись догори, розбивається в ділянці U-подібної трубки з перемінним перерізом за допомогою пасивних (розширені 2 і вузькі 3 ділянки трубки) і активних (елементи 6) засобів та у вигляді газорідинної суміші (аерозолю) попадає у дихальні шляхи людини. Чим більше послідовних розширень і звужень проходить рідина, тим менші частки аерозолю. Розширювальна камера 8 сприяє більшій однорідності аерозолю через осідання в ній найбільш великих частинок. Присутність декількох резервуарів-накопичувачів 9 дає змогу в процесі одного терапевтичного сеансу послідовно інгалювати різні лікарські рідини різної твердості, що забезпечується їх незмішуваністю в резервуарах 9 завдяки вузькому каналу між ними. Нарешті, виготовлення елементів 6 із електрета (діелектричного тіла, тривало зберігаючого наелектризований стан і утворюючого у навколишньому просторі електричне поле) дозволяє отримувати наелектризовані (іонізовані) частки аерозолю, посилюючи імуномоделюючий ефект інгаляції. Запропонований інгалятор дає змогу отримати високодисперсний, однорідний, густий, щільний іонізований аерозоль або намагнічений аерозоль, частки якого проникають аж до дрібних бронхів (за практичної відсутності ризику попадання в легені зайвої рідини), забезпечуючи таким чином високий імуномоделюючий ефект інгаляції, що підтверджується результатами випробувань, наведених нижче, де в табл. 1 вказані розміри часток аерозолю 50% водного екстракту часнику, отриманого за допомогою відомого інгалятора Махольда, і запропонованого інгалятора, в табл. 2 - порівняльні дані іонізації аерозолів різних інгаляційних рідин, використовуючи відомий і запропонований інгалятори, в табл. 3 - порівняльні показники імуномоделюючого ефекту після курсу інгаляційної терапії хворих хронічним тонзилітом, використовуючи відомий і запропонований інгалятори. 2 620 Фіг. Фіг. 2 3 620 Таблиця 1 Інгалятори Радіус часток, мкм відомий 30 56 запропонований % склад часток 5 10-30 24 12 3-10 15 40 1-3 4 38 1 1 5 Таблиця 2 Iнгалятор Показники відомий Розчини -6 N- .10 Ізотонічний розчин хлориду натрію Натрій гідрокарбонат, 1%-ний розчин Водний екстракт часнику, 50%-ний -6 К C, % 6,5±0,15 6,5±0,18 1,00 50 6,3±0,12 6,3±0,12 1,00 0,80 15±0,2 N+ .10 запропонований 12±0,2 6 N- .10 N+ .106 К С, % 6,8±0,17 6,2±0,15 0,91 53 50 6,7±0,14 6,2±0,12 0,92 52 56 17,8±0,3 6,4±0,3 0,35 77 Таблиця 3 Імуномоделюючий ефект використання відомого інгалятора і запропонованого інгалятора Донори Використання відомого Обстежений (контрольна група) інгалятора контингент 7 чоловіків В 11 хворих 18-25 років Після 7 сеансів інгаляції В 11 хворих 18-25 років 18-25 років Після 7 сеансів інгаляції Ig W, г/л 2,15±0,22 12,37±0,84 1,05±0,16 16,83±0,79 1,19±0,13 15,89±0,81 1,07±0,17 16,89±0,76 1,53±0,18 13,89±0,78 Ig М, г/л 1,08±0,05 2,34±0,09 2,03±0,09 2,38±0,08 1,77±0,08 Використання запропонованого інгалятора Імуноглобуліни крові: Ig А, г/л 4 620 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
