Інгалятор

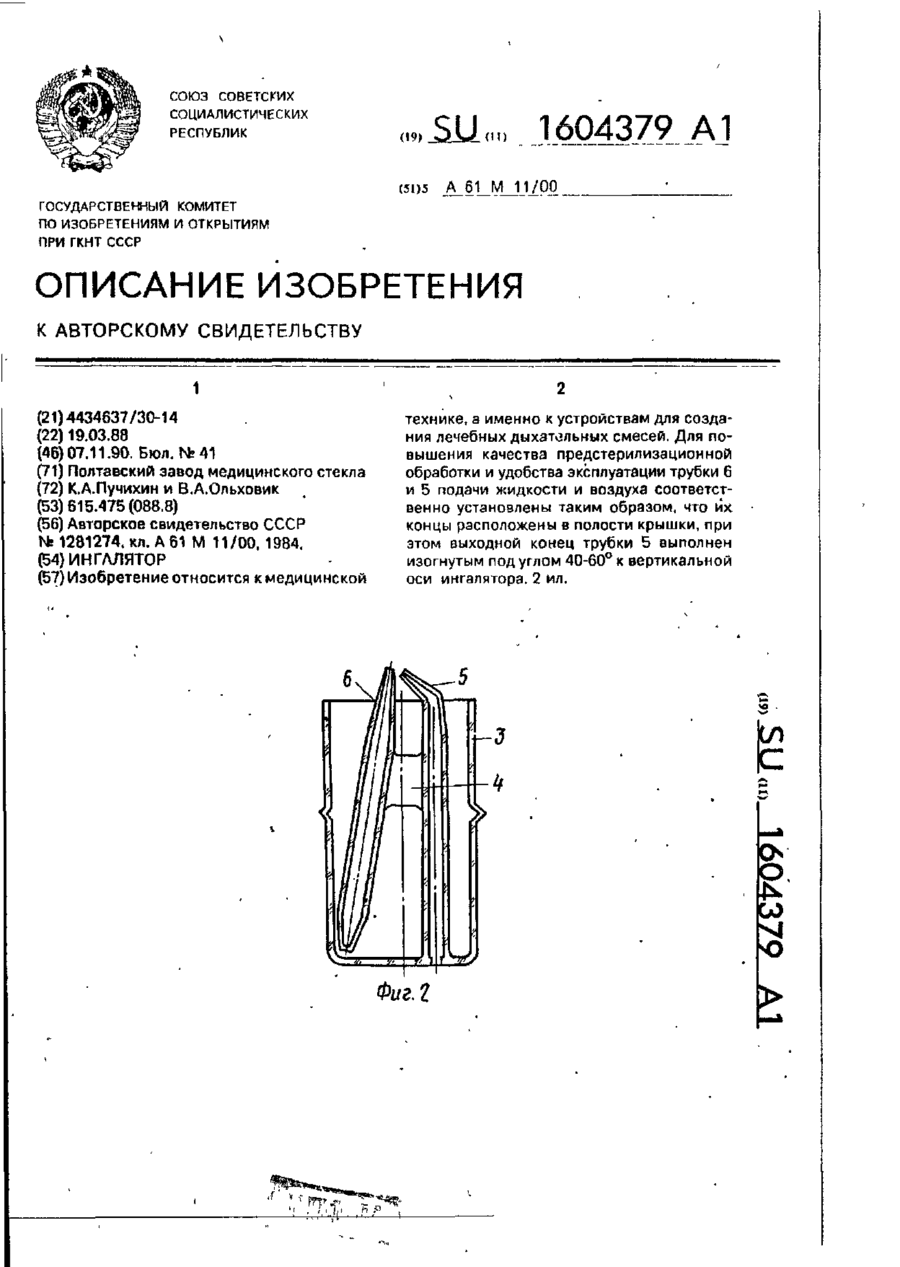

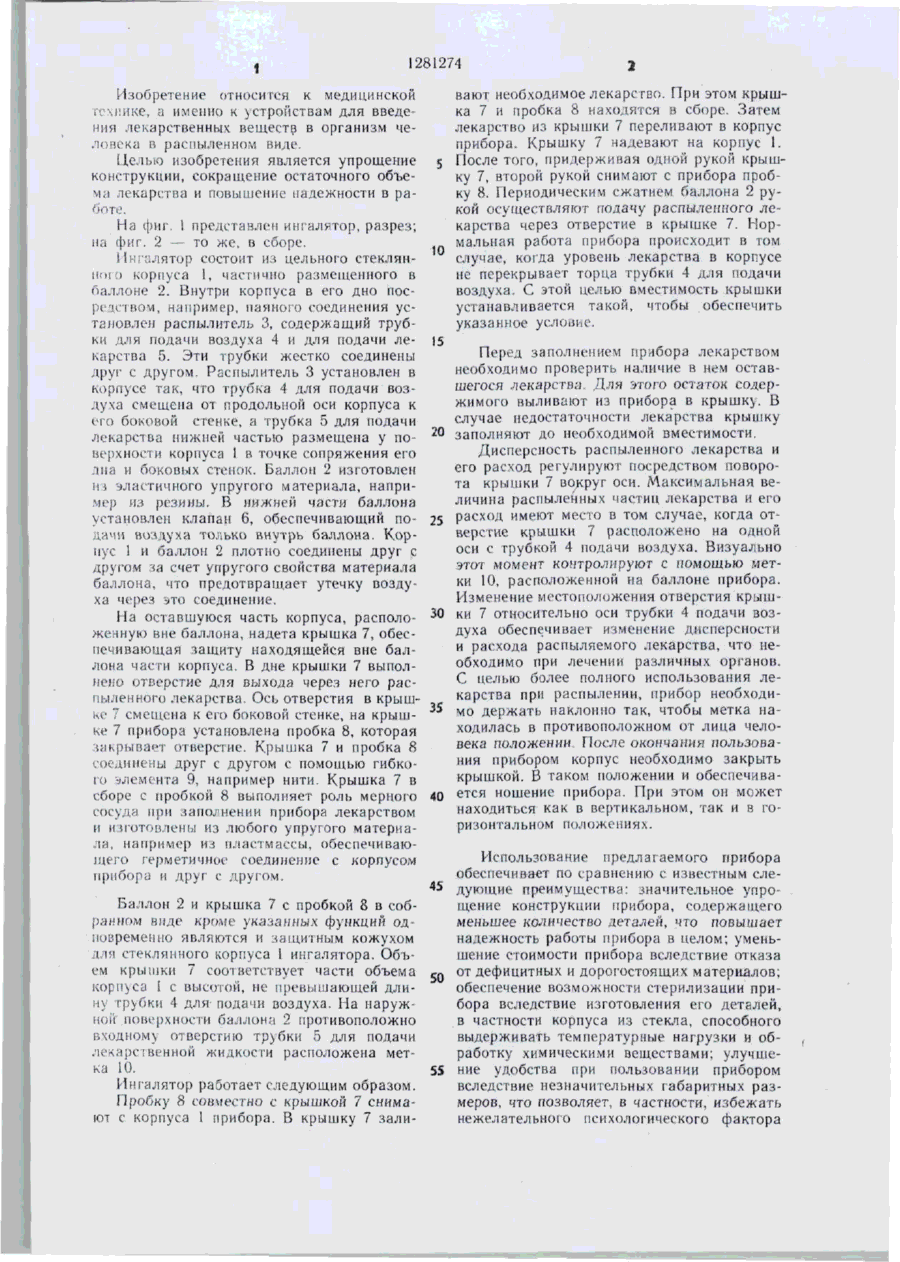

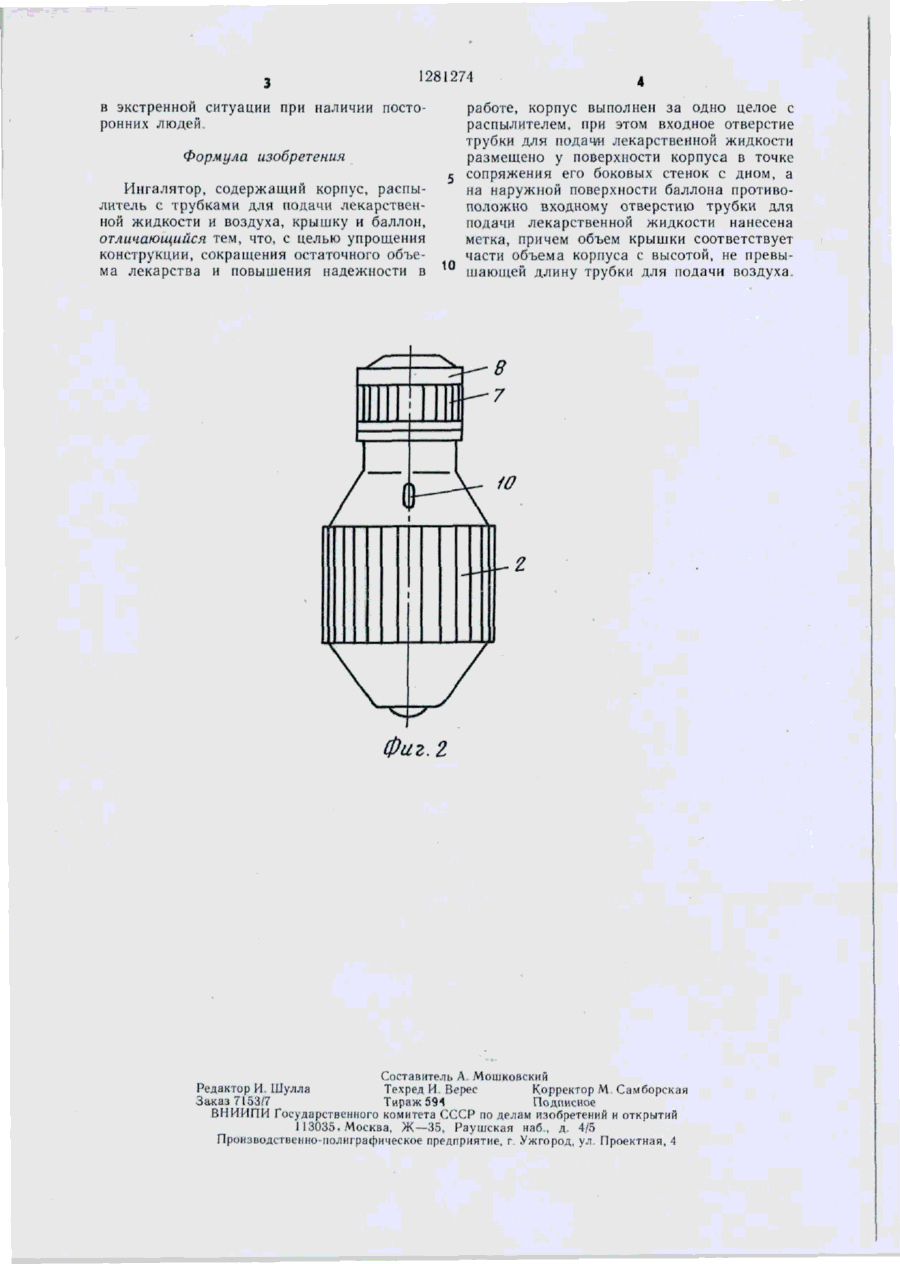

Изобретение относится к устройствам для введения лекарственных веществ в организм человека в распыленном виде и позволяет упростить конструкцию, сократить остаток лекарств и повысить надежность работы. Ингалятор содержит корпус 1, эластичный баллон 2, распылитель 3 с трубка ми 4 и 5 для подачи воздуха и лекарства соответственно, клапан 6. Крышка 7 с пробкой 8 является мерным сосудом для лекарства; объем крышки 7 соответствует части объема корпуса 1 с высотой, не превышающей длину трубки 4. Входное отверстие трубки 5 размещено у поверхности корпуса 1 в точке соприкосновения боковой стенки с дном. Периодическим сжатием баллона 2 осуществляют распыление лекарства. Расход лекарства максимален, когда отверстие крышки 7 расположено на одной оси с трубкой 4. Это контролируется меткой на баллоне 2, которая при работе ингалятора в паклонном положении должна располагаться на противоположной от лица стенке, что позволяет более полно использовать лекарство при растшлении. 2 ил. to ОО Фиг f 1 1281274 Изобретение относится к медицинской гглпике, а именно к устройствам для введения лекарственных веществ в организм человека в распыленном виде. Целью изобретения является упрощение конструкции, сокращение остаточного объема лекарства и повышение надежности в работе. На фиг. ! представлен ингалятор, разрез; на фиг. 2 -- то же, в сборе. Ингалятор состоит из цельного стеклянН 1 о корпуса І, частично размещенного в О баллоне 2. Внутри корпуса в его дно посредством, например, паяного соединения установлен распылитель 3, содержащий трубки для подачи воздуха 4 и для подачи лекарства 5. Эти трубки жестко соединены друг с другом. Распылитель 3 установлен в корпусе так, что трубка 4 для подачи воздуха смещена от продольной оси корпуса к его боковой стенке, а трубка 5 для подачи лекарства нижней частью размещена у поверхности корпуса ! в точке сопряжения его дна и боковых стенок. Баллон 2 изготовлен из эластичного упругого материала, например из резины. В нижней части баллона установлен клапан б, обеспечивающий подачи воздуха только внутрь баллона. Корпус 1 и баллон 2 плотно соединены друг с другом за счет упругого свойства материала баллона, что предотвращает утечку воздуха через это соединение. На оставшуюся часть корпуса, расположенную вне баллона, надета крышка 7, обеспечивающая защиту находящейся вне баллона части корпуса. В дне крышки 7 выполнено отверстие для выхода через него распыленного лекарства. Осі, отверстия в крышке 7 смещена к его боковой стенке, на крышке 7 прибора установлена пробка 8, которая закрывает отверстие. Крышка 7 и пробка 8 соединены друг с другом с помощью гибкого элемента 9, например нити. Крышка 7 в сборе с пробкой 8 выполняет роль мерного сосуда при заполнении прибора лекарством И изготовлены из любого упругого материала, например И пластмассы, обеспечиваю* З щего герметичное соединение с корпусом прибора и друг с другом. вают необходимое лекарство. При этом крышка 7 и пробка 8 находятся в сборе. Затем лекарство из крышки 7 переливают в корпус прибора. Крышку 7 надевают на корпус 1. После того, придерживая одной рукой крышку 7, второй рукой снимают с прибора пробку 8. Периодическим сжатием баллона 2 рукой осуществляют подачу распыленного лекарства через отверстие в крышке 7. Нормальная работа прибора происходит в том случае, когда уровень лекарства в корпусе не перекрывает торца трубки 4 для подачи воздуха. С этой целью вместимость крышки устанавливается такой, чтобы обеспечить указанное условие. 15 20 25 30 40 Перед заполнением прибора лекарством необходимо прокерить наличие в нем оставшегося лекарства. Для этого остаток содержимого выливают из прибора в крышку. В случае недостаточности лекарства крышку заполняют до необходимой вместимости. Дисперсность распыленного лекарства и его расход регулируют посредством поворота крышки 7 вокруг оси. Максимальная величина распыленных частиц лекарства и его расход имеют место в том случае, когда отверстие крышки 7 расположено на одной оси с трубкой 4 подачи воздуха. Визуально этот момент контролируют с помощью метки 10, расположенной на баллоне прибора. Изменение местоположения отверстия крышки 7 относительно оси трубки 4 подачи воздуха обеспечивает изменение дисперсности и расхода распыляемого лекарства, что необходимо при лечении различных органов. С целью более полного использования лекарства при распылении, прибор необходимо держать наклонно так, чтобы метка находилась в противоположном от лица человека положении После окончания пользования прибором корпус необходимо закрыть крышкой. Б гаком положении и обеспечивается ношение прибора. При этом он может находиться как в вертикальном, так и в горизонтальном положениях. Использование предлаїаемого прибора обеспечивает по сравнению с известным следующие преимущества: значительное упроБаллон 2 и крышка 7 с пробкой 8 в собщение конструкции прибора, содержащего ранном виде кроме указанных функций одменьшее количество деталей, что повышает новременно являются и защитным кожухом надежность работы прибора в целом; уменьдля стеклянного корпуса 1 ингалятора. Объшение стоимости прибора вследствие отказа ем крышки 7 соответетвует части объема от дефицитных и дорогостоящих материалов; корпуса і с высотой, не превышающей длиобеспечение возможности стерилизации прину грубки 4 для- подачи воздуха. На наружбора вследствие изготовления его деталей, ной поверхности баллона 2 противоположно в частности корпуса из стекла, способного входном) отверстию трубки 5 для подачи выдерживать температурные нагрузки и облекарственной жидкости расположена метработку химическими веществами; улучшека 10. 55 ние удобства при пользовании прибором вследствие незначительных габаритных разИнгалятор работает следующим образом. меров, что позволяет, в частности, избежать Пробку 8 совместно с крышкой 7 сниманежелательного психологического фактора ют с корпуса 1 прибора. В крышку 7 зали 1281274 в экстренной ситуации при наличии посторонних людей. Формула изобретения Ингалятор, содержащий корпус, распылитель с трубками для подачи лекарственной жидкости и воздуха, крышку и баллон, отличающийся тем, что, с целью упрощения конструкции, сокращения остаточного объема лекарства и повышения надежности в работе, корпус выполнен за одно целое с распылителем, при этом входное отверстие трубки для подач/и лекарственной жидкости размещено у поверхности корпуса в точке сопряжения его боковых стенок с дном, а на наружной поверхности баллона противоположно входному отверстию трубки для подачи лекарственной жидкости нанесена метка, причем объем крышки соответствует части объема корпуса с высотой, не превы10 шающей длину трубки для подачи воздуха. Фиг. Z Составитель А Мошковский Редактори Шулла Техред И Верес Корректор М Самборская Заказ 7153/7 Тираж 5
