Пристрій для зчитування інформації
Номер патенту: 35972
Опубліковано: 10.10.2008
Формула / Реферат
Пристрій для зчитування інформації, що містить оптико-електронний перетворювач і послідовно з'єднані фільтр низьких частот, підсилювач, блок керування розгорненням, вихід якого приєднаний до керуючого входу оптико-електронного перетворювача, смуговий фільтр, підключений до виходу оптико-електронного перетворювача, синхронний детектор, підключений до виходу смугового фільтра, причому вихід синхронного детектора підключений до входу фільтра низьких частот, і генератор опорної напруги, вихід якого підключений до входу синхронного детектора і другого входу блока керування розгорненням, який відрізняється тим, що в нього введений блок корекції помилок, вхід якого з'єднаний з виходом оптико-електронного перетворювача, а вихід через блок керування підключений до другого входу блока корекції помилок.
Текст

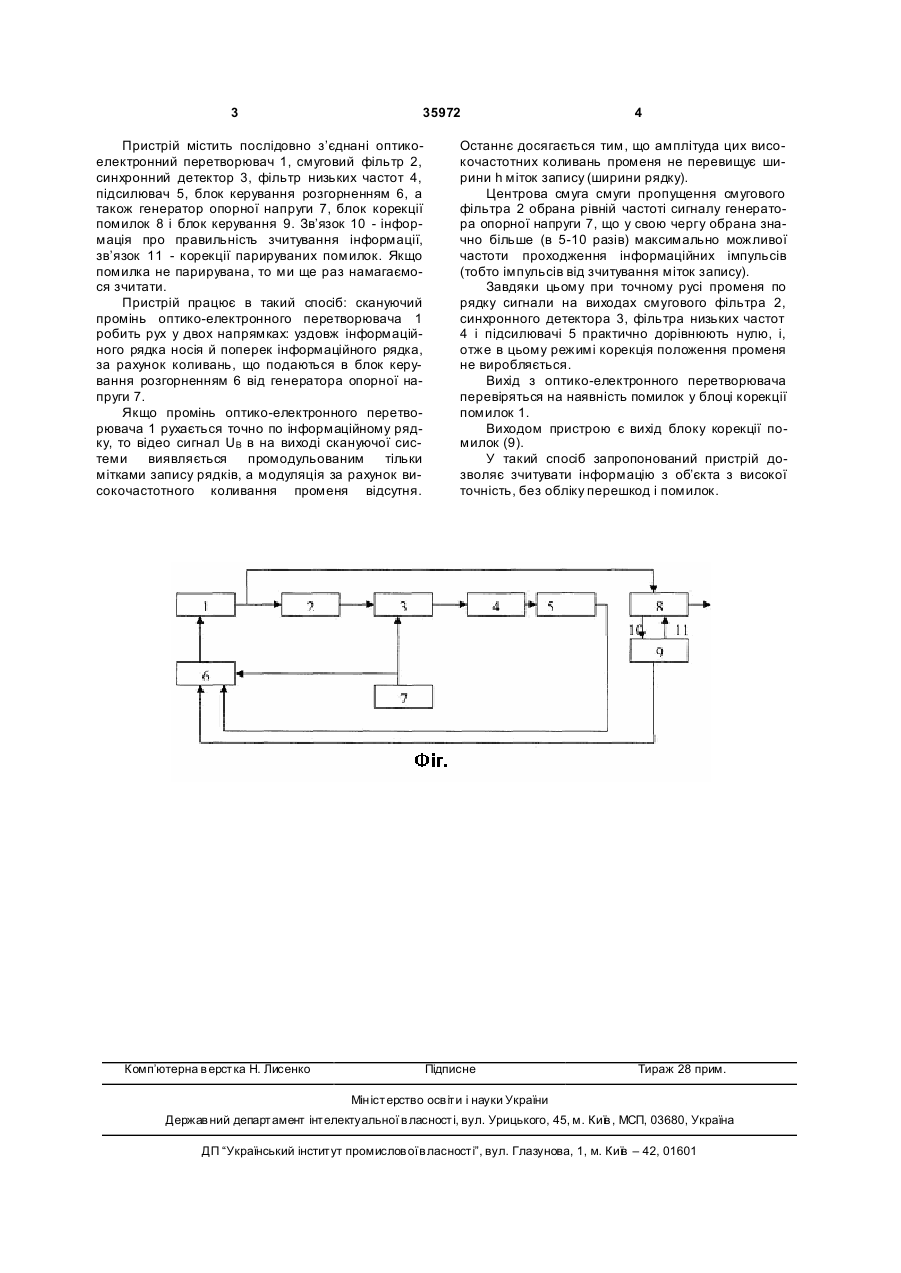

Пристрій для зчитування інформації, що містить оптико-електронний перетворювач і послідовно з'єднані фільтр низьких частот, підсилювач, блок керування розгорненням, вихід якого приєднаний до керуючого входу оптико-електронного 3 35972 Пристрій містить послідовно з’єднані оптикоелектронний перетворювач 1, смуговий фільтр 2, синхронний детектор 3, фільтр низьких частот 4, підсилювач 5, блок керування розгорненням 6, а також генератор опорної напруги 7, блок корекції помилок 8 і блок керування 9. Зв’язок 10 - інформація про правильність зчитування інформації, зв’язок 11 - корекції парируваних помилок. Якщо помилка не парирувана, то ми ще раз намагаємося зчитати. Пристрій працює в такий спосіб: скануючий промінь оптико-електронного перетворювача 1 робить рух у двох напрямках: уздовж інформаційного рядка носія й поперек інформаційного рядка, за рахунок коливань, що подаються в блок керування розгорненням 6 від генератора опорної напруги 7. Якщо промінь оптико-електронного перетворювача 1 рухається точно по інформаційному рядку, то відео сигнал UB в на виході скануючої системи виявляється промодульованим тільки мітками запису рядків, а модуляція за рахунок високочастотного коливання променя відсутня. Комп’ютерна в ерстка Н. Лисенко 4 Останнє досягається тим, що амплітуда цих високочастотних коливань променя не перевищує ширини h міток запису (ширини рядку). Центрова смуга смуги пропущення смугового фільтра 2 обрана рівній частоті сигналу генератора опорної напруги 7, що у свою чергу обрана значно більше (в 5-10 разів) максимально можливої частоти проходження інформаційних імпульсів (тобто імпульсів від зчитування міток запису). Завдяки цьому при точному русі променя по рядку сигнали на виходах смугового фільтра 2, синхронного детектора 3, фільтра низьких частот 4 і підсилювачі 5 практично дорівнюють нулю, і, отже в цьому режимі корекція положення променя не виробляється. Вихід з оптико-електронного перетворювача перевіряться на наявність помилок у блоці корекції помилок 1. Виходом пристрою є вихід блоку корекції помилок (9). У такий спосіб запропонований пристрій дозволяє зчитувати інформацію з об’єкта з високої точність, без обліку перешкод і помилок. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for reading information
Автори англійськоюDybska Iryna Yuriivna, Semenova Hanna Vasylivna
Назва патенту російськоюУстройство для считывания информации
Автори російськоюДыбская Ирина Юрьевна, Семенова Анна Васильевна
МПК / Мітки
МПК: G06K 7/00
Мітки: пристрій, інформації, зчитування
Код посилання
