Пристрій для визначення відносних втрат електроенергії

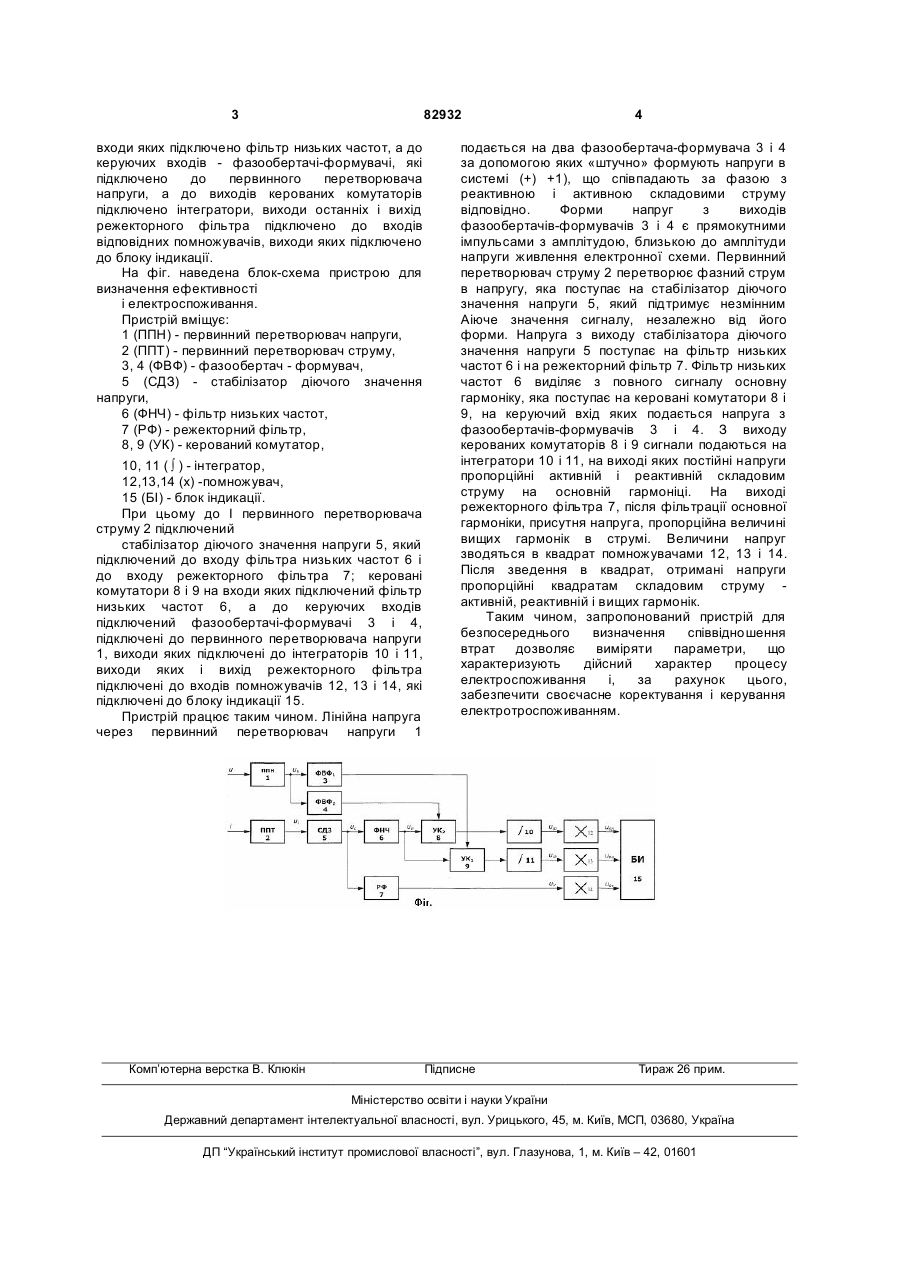

Пристрій для визначення відносних втрат електроенергії, що містить первинний перетворювач напруги, первинний перетворювач струму, фільтр низьких частот, режекторний фільтр і блок індикації, який відрізняється тим, 3 82932 входи яких підключено фільтр низьких частот, а до керуючих входів - фазообертачі-формувачі, які підключено до первинного перетворювача напруги, а до виходів керованих комутаторів підключено інтегратори, виходи останніх і вихід режекторного фільтра підключено до входів відповідних помножувачів, виходи яких підключено до блоку індикації. На фіг. наведена блок-схема пристрою для визначення ефективності і електроспоживання. Пристрій вміщує: 1 (ППН) - первинний перетворювач напруги, 2 (ППТ) - первинний перетворювач струму, 3, 4 (ФВФ) - фазообертач - формувач, 5 (СДЗ) - стабілізатор діючого значення напруги, 6 (ФНЧ) - фільтр низьких частот, 7 (РФ) - режекторний фільтр, 8, 9 (УК) - керований комутатор, 10, 11 ( ò ) - інтегратор, 12,13,14 (х) -помножувач, 15 (БІ) - блок індикації. При цьому до І первинного перетворювача струму 2 підключений стабілізатор діючого значення напруги 5, який підключений до входу фільтра низьких частот 6 і до входу режекторного фільтра 7; керовані комутатори 8 і 9 на входи яких підключений фільтр низьких частот 6, а до керуючих входів підключений фазообертачі-формувачі 3 і 4, підключені до первинного перетворювача напруги 1, виходи яких підключені до інтеграторів 10 і 11, виходи яких і вихід режекторного фільтра підключені до входів помножувачів 12, 13 і 14, які підключені до блоку індикації 15. Пристрій працює таким чином. Лінійна напруга через первинний перетворювач напруги 1 Комп’ютерна верстка В. Клюкін 4 подається на два фазообертача-формувача 3 і 4 за допомогою яких «штучно» формують напруги в системі (+) +1), що співпадають за фазою з реактивною і активною складовими струму відповідно. Форми напруг з виходів фазообертачів-формувачів 3 і 4 є прямокутними імпульсами з амплітудою, близькою до амплітуди напруги живлення електронної схеми. Первинний перетворювач струму 2 перетворює фазний струм в напругу, яка поступає на стабілізатор діючого значення напруги 5, який підтримує незмінним Аіюче значення сигналу, незалежно від його форми. Напруга з виходу стабілізатора діючого значення напруги 5 поступає на фільтр низьких частот 6 і на режекторний фільтр 7. Фільтр низьких частот 6 виділяє з повного сигналу основну гармоніку, яка поступає на керовані комутатори 8 і 9, на керуючий вхід яких подається напруга з фазообертачів-формувачів 3 і 4. З виходу керованих комутаторів 8 і 9 сигнали подаються на інтегратори 10 і 11, на виході яких постійні напруги пропорційні активній і реактивній складовим струму на основній гармоніці. На виході режекторного фільтра 7, після фільтрації основної гармоніки, присутня напруга, пропорційна величині вищих гармонік в струмі. Величини напруг зводяться в квадрат помножувачами 12, 13 і 14. Після зведення в квадрат, отримані напруги пропорційні квадратам складовим струму активній, реактивній і вищих гармонік. Таким чином, запропонований пристрій для безпосереднього визначення співвідношення втрат дозволяє виміряти параметри, що характеризують дійсний характер процесу електроспоживання і, за рахунок цього, забезпечити своєчасне коректування і керування електротроспоживанням. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
