Теплообмінник типу “труба в трубі”
Номер патенту: 36108
Опубліковано: 10.10.2008
Автори: Барабаш Петро Олексійович, Дейнеко Андрій Іванович, Голубєв Олексій Борисович
Формула / Реферат
Теплообмінник типу "труба в трубі" з оребренням зовнішньої поверхні внутрішньої труби, який відрізняється тим, що внутрішня труба зміщена в бік твірної зовнішньої труби, причому висота ребер змінюється так, що ребра мінімальної висоти розташовані з боку твірної зовнішньої труби, в бік якої зміщена внутрішня труба, яка буде нижньою в змонтованому теплообміннику, а ребра максимальної висоти - з протилежного боку.
Текст

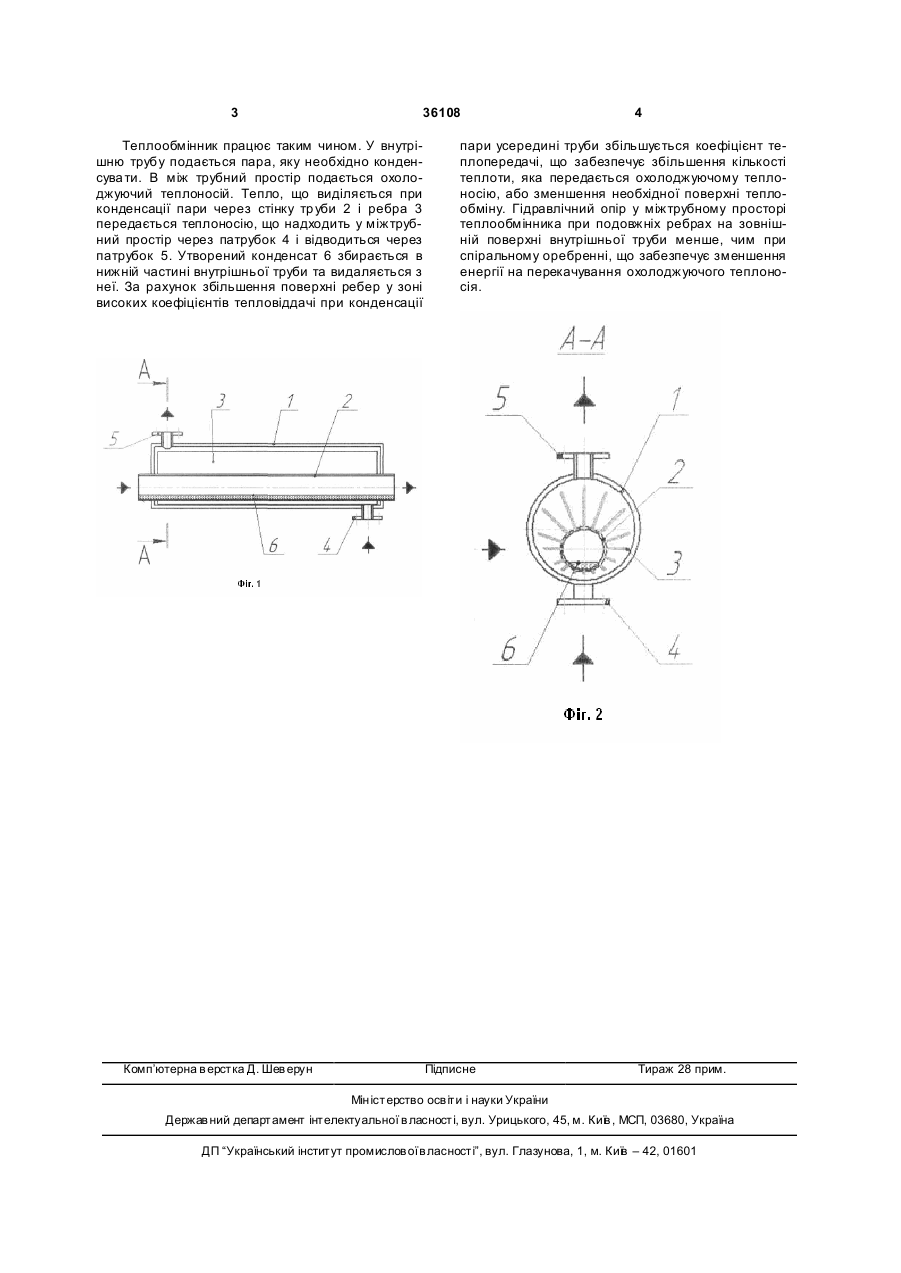

Теплообмінник типу "труба в тр убі" з оребренням зовнішньої поверхні внутрішньої труби, який відрізняє ться тим, що вн утрішня труба зміщена в бік твірної зовнішньої труби, причому висота ребер змінюється так, що ребра мінімальної висоти розташовані з боку твірної зовнішньої труби, в бік якої зміщена внутрішня труба, яка буде нижньою в змонтованому теплообміннику, а ребра максимальної висоти - з протилежного боку. (19) (21) u200806895 (22) 19.05.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ДЕЙНЕКО АНДРІЙ ІВАНОВИЧ, U A, ГОЛУБЄВ ОЛЕКСІЙ БОРИСОВИЧ, UA, БАРАБАШ ПЕТРО ОЛЕКСІЙОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 36108 Теплообмінник працює таким чином. У внутрішню трубу подається пара, яку необхідно конденсува ти. В між трубний простір подається охолоджуючий теплоносій. Тепло, що виділяється при конденсації пари через стінку тр уби 2 і ребра 3 передається теплоносію, що надходить у міжтрубний простір через патрубок 4 і відводиться через патрубок 5. Утворений конденсат 6 збирається в нижній частині внутрішньої труби та видаляється з неї. За рахунок збільшення поверхні ребер у зоні високих коефіцієнтів тепловіддачі при конденсації Комп’ютерна в ерстка Д. Шев ерун 4 пари усередині труби збільшується коефіцієнт теплопередачі, що забезпечує збільшення кількості теплоти, яка передається охолоджуючому теплоносію, або зменшення необхідної поверхні теплообміну. Гідравлічний опір у міжтрубному просторі теплообмінника при подовжніх ребрах на зовнішній поверхні внутрішньої труби менше, чим при спіральному оребренні, що забезпечує зменшення енергії на перекачування охолоджуючого теплоносія. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat exchanger of pipe in pipe type
Автори англійськоюDeineko Andrii Ivanovych, Holubiev Oleksii Borysovych, Barabash Petro Oleksiiovych
Назва патенту російськоюТеплообменник труба в трубе»
Автори російськоюДейнеко Андрей Иванович, Голубев Алексей Борисович, Барабаш Петр Алексеевич
МПК / Мітки
МПК: F28D 7/10
Мітки: труба, типу, трубі, теплообмінник
Код посилання
<a href="https://ua.patents.su/2-36108-teploobminnik-tipu-truba-v-trubi.html" target="_blank" rel="follow" title="База патентів України">Теплообмінник типу “труба в трубі”</a>
