Теплообмінна труба
Номер патенту: 25025
Опубліковано: 25.07.2007
Автори: Рогачов Валерій Андрійович, Бурлей Валерій Дмитрович, Письменний Євген Миколайович, Терех Олександр Михайлович
Формула / Реферат
Теплообмінна труба, що містить плоскоовальну основу з поперечними прямокутними ребрами на зовнішніх плоских частинах поверхні основи, яка відрізняється тим, що довжина ребер перевищує довжину прямої частини поперечного профілю основи.
Текст

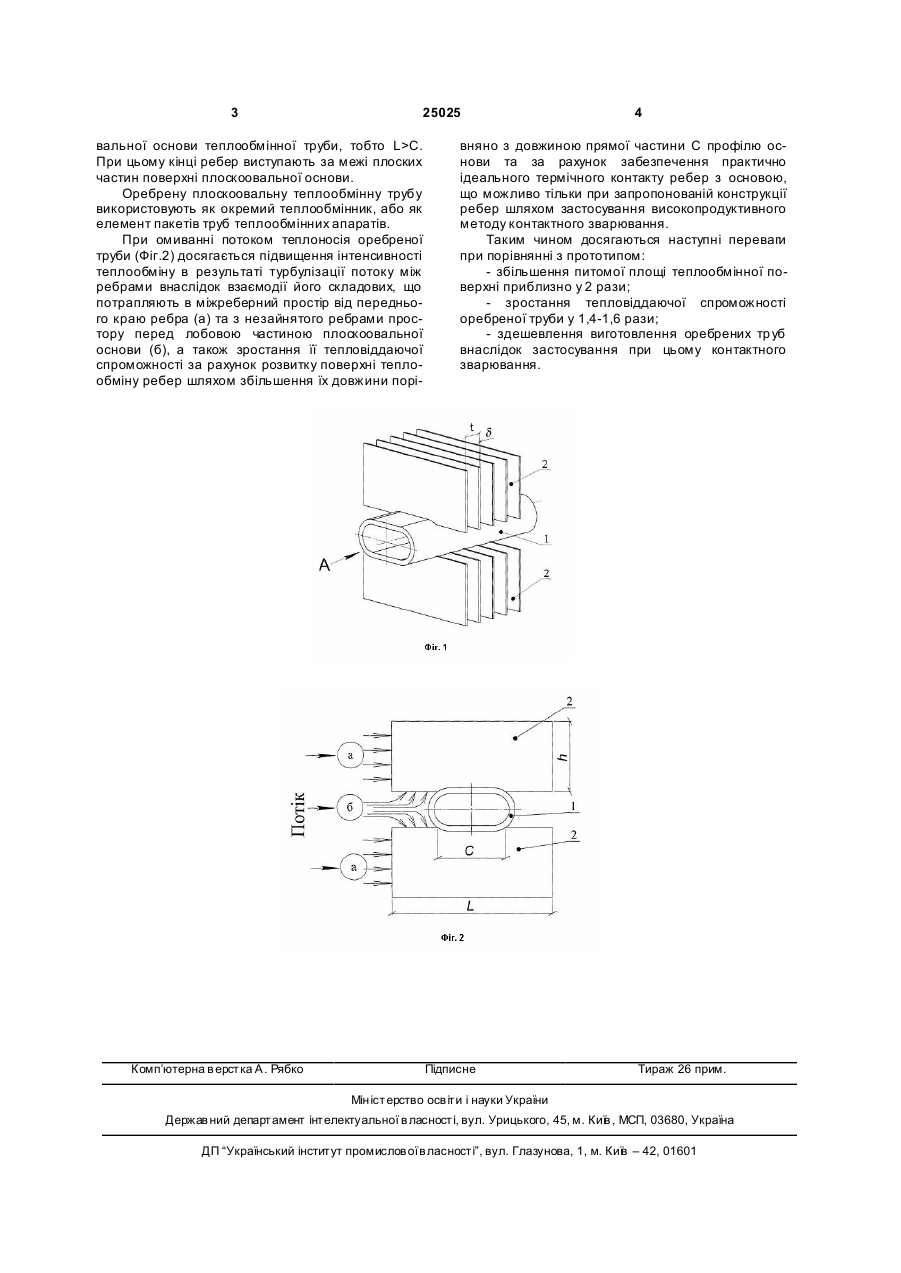

Теплообмінна труба, що містить плоскоовальну основу з поперечними прямокутними ребрами на зовнішніх плоских частинах поверхні основи, яка відрізняється тим, що довжина ребер перевищує довжину прямої частини поперечного профілю основи. (19) (21) u200702332 (22) 03.03.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Письменний Євген Миколайович, Терех Олександр Михайлович, Рогачов Валерій Андрійович, Бурлей Валерій Дмитрович 3 25025 вальної основи теплообмінної труби, тобто L>С. При цьому кінці ребер виступають за межі плоских частин поверхні плоскоовальної основи. Оребрену плоскоовальну теплообмінну трубу використовують як окремий теплообмінник, або як елемент пакетів труб теплообмінних апаратів. При омиванні потоком теплоносія оребреної труби (Фіг.2) досягається підвищення інтенсивності теплообміну в результаті турбулізації потоку між ребрами внаслідок взаємодії його складових, що потрапляють в міжреберний простір від переднього краю ребра (а) та з незайнятого ребрами простору перед лобовою частиною плоскоовальної основи (б), а також зростання її тепловіддаючої спроможності за рахунок розвитку поверхні теплообміну ребер шляхом збільшення їх довжини порі Комп’ютерна в ерстка А. Рябко 4 вняно з довжиною прямої частини С профілю основи та за рахунок забезпечення практично ідеального термічного контакту ребер з основою, що можливо тільки при запропонованій конструкції ребер шляхом застосування високопродуктивного методу контактного зварювання. Таким чином досягаються наступні переваги при порівнянні з прототипом: - збільшення питомої площі теплообмінної поверхні приблизно у 2 рази; - зростання тепловіддаючої спроможності оребреної труби у 1,4-1,6 рази; - здешевлення виготовлення оребрених тр уб внаслідок застосування при цьому контактного зварювання. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat-exchange pipe
Автори англійськоюPys'mennyi Yevhen Mykolaiovych, Terekh Oleksandr Mykhailovych, Rohachov Valerii Andriiovych, Burlei Valerii Dmytrovych
Назва патенту російськоюТеплообменная труба
Автори російськоюПисьменный Евгений Николаевич, Терех Александр Михайлович, Рогачов Валерий Андреевич, Бурлей Валерий Дмитриевич
МПК / Мітки
МПК: F28F 1/12
Мітки: труба, теплообмінна
Код посилання
