Розподільна решітка апарата псевдозрідженого шару
Формула / Реферат
1. Розподільна решітка апарата псевдозрідженого шару, що містить пластину з форсунками, оснащеними завихрювачами потоку, яка відрізняється тим, що кожну з форсунок виконано у вигляді втулки з опорним буртиком, на торцях якої утворено радіальні пази, а кожний із завихрювачів потоку виконано у вигляді еластичної пластини з виступами для фіксації в радіальних пазах відповідної втулки.
2. Решітка за п. 1, яка відрізняється тим, що зовнішню поверхню кожної втулки виконано нарізною і оснащено гайкою.
Текст

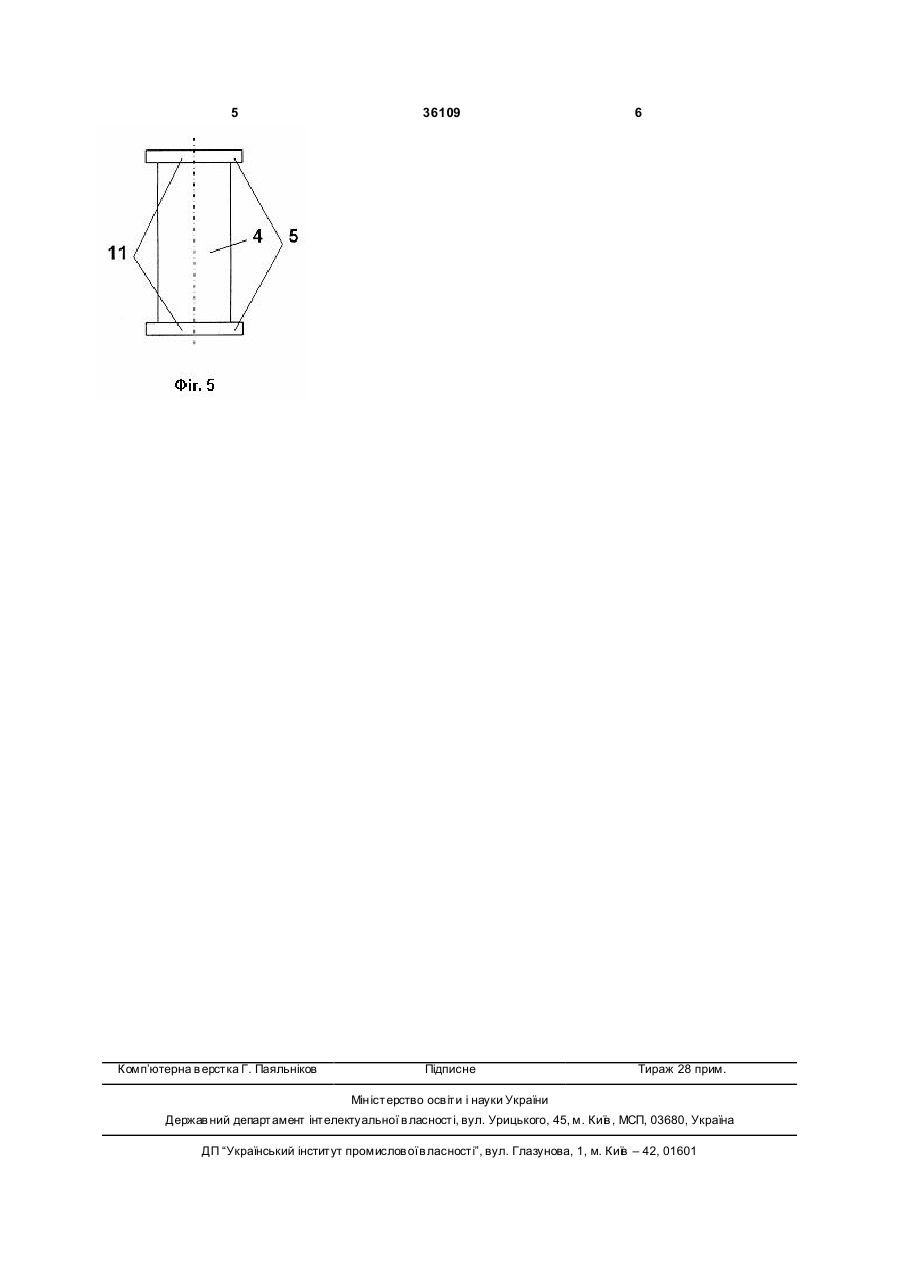

1. Розподільна решітка апарата псевдозрідженого шару, що містить пластину з форсунками, 3 36109 4 з'єднання. В останньому випадку на зовнішній поЯк матеріал еластичних пластин 4 можна заверхні кожної втулки виконується нарізка, на яку стосувати гум у на основі силоксанового каучуку, накручується гайка. Це забезпечує як можливість яка забезпечує їх пружну деформацію у широкому застосування форсунок на пластинах різної товдіапазоні розмірів, а також їхню термічну і хімічну щини, так і зручність їх монтажу-демонтажу. стійкість. Суть корисної моделі пояснюється кресленняПари виступів 5 кожної еластичної пластини 4 ми, на яких зображено: на Фіг.1 - розподільна реможуть бути виконані за одне ціле у вигляді меташітка, поперечний переріз; на Фіг.2 - виносний левого смугового затискача 11 (див. Фіг.5). елемент А на Фіг.1. приклад закріплення втулки на Решітка працює в такий спосіб. пластині нерознімним способом; на Фіг.3 - те саме, Залежно від необхідного ступеня закручування приклад закріплення втулки на пластині за допопотоку зріджувального агента на виході з форсумогою нарізного з'єднання; на Фіг.4 - вид Б на нок 3 кожну еластичну пластину 4 скручують по її Фіг.3; на Фіг.5 - загальний вигляд завихрювача. довжині незалежно одна від одної, повертаючи Розподільна решітка апарата псевдозрідженоодин її кінець з виступами 5 відносно другого го шару 1 містить пластину 2 з форсунками 3. спо(Фіг.3.4). рядженими завихрювачами потоку, кожний з яких Після цього в апарат подають зріджувальний виконано у вигляді еластичної пластини 4 з вистуагент, який, проходячи крізь втулки 6, завдяки пами 5. Кожну з форсунок 3 виконано у вигляді скрученим по довжині еластичним пластинам 4. втулки 6 з опорним буртиком 7, на торцях якої виутворює на виході із втулок 6 закручений потік, конано радіальні пази 8, при цьому виступи 5 елаінтенсивно обробляючи матеріал, що перебуває стичних пластин 4 фіксують у радіальних пазах 8 над пластиною 2. втулок 6 (Фіг.1-5). Зовнішню поверхню 9 кожної Пропонована решітка, нескладна у виготоввтулки 6 може виконано нарізною і споряджено ленні та експлуатації, значно розширює технологігайкою 10 (див. Фіг.3). чні можливості апарата псевдозрідженого шару. 5 Комп’ютерна в ерстка Г. Паяльніков 36109 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir distributor cap of fluidized bed apparatus
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюРаспределительная решетка аппарата псевдоожиженного слоя
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: B01J 8/00
Мітки: псевдозрідженого, решітка, розподільна, шару, апарата
Код посилання
<a href="https://ua.patents.su/3-36109-rozpodilna-reshitka-aparata-psevdozridzhenogo-sharu.html" target="_blank" rel="follow" title="База патентів України">Розподільна решітка апарата псевдозрідженого шару</a>
Розподільна решітка апарата псевдозрідженого шару
Номер патенту: 28579
Опубліковано: 10.12.2007
Автор: Мікульонок Ігор Олегович
МПК: B01J 8/24
Мітки: апарата, розподільна, шару, псевдозрідженого, решітка
Формула / Реферат:
1. Розподільна решітка апарата псевдозрідженого шару, що містить дві розташовані одна над одною пластини з отворами, одну з яких оснащено механізмом зміщення її відносно другої, яка відрізняється тим, що між пластинами розміщено прикріплену до них по всій поверхні еластичну вставку з каналами, що сполучають відповідні отвори обох пластин.2. Решітка за п. 1, яка відрізняється тим, що вставку прикріплено до пластин за допомогою клею.
Розподільна решітка апарата псевдорозрідженого шару
Номер патенту: 1656
Опубліковано: 17.03.2003
Автор: Мікульонок Ігор Олегович
МПК: B01J 8/24
Мітки: шару, розподільна, решітка, псевдорозрідженого, апарата
Формула / Реферат:
1. Розподільна решітка апарата псевдозрідженого шару, що містить дві розташовані одна на одній прямокутні пластини з отворами однакових розмірів і форми, одна з яких обладнана механізмом зміщення відносно іншої, яка відрізняється тим, що кроки розташування отворів у пластинах у напрямку відносного зміщення пластин виконані різними.2. Решітка за п. 1, яка відрізняється тим, що різниця кроків розташування отворів у пластинах не перевищує...
Газорозподільна решітка апарата псевдозрідженого шару
Номер патенту: 27815
Опубліковано: 12.11.2007
Автори: Магазій Петро Миколайович, Корнієнко Ярослав Микитович, Філінков Антон Сергійович, Мікульонок Ігор Олегович
МПК: B01J 8/18
Мітки: псевдозрідженого, апарата, шару, газорозподільна, решітка
Формула / Реферат:
1. Газорозподільна решітка апарата псевдозрідженого шару, що містить сукупність радіальних пластин, встановлених під кутом до їхніх поздовжніх осей з частковим перекриттям одна одної і утворенням між ними каналів для проходу газу, яка відрізняється тим, що кожна з пластин встановлена з можливістю повороту відносно її поздовжньої осі і з зовнішнього кінця споряджена важелем, встановленим перпендикулярно осі пластини з можливістю взаємодії зі...
Газорозподільна решітка апарата псевдозрідженого шару
Номер патенту: 785
Опубліковано: 15.03.2001
Автори: Корнієнко Ярослав Микитович, Мікульонок Ігор Олегович, Красовський Олександр Валерійович
МПК: B01J 8/24
Мітки: газорозподільна, псевдозрідженого, апарата, решітка, шару
Формула / Реферат:
1. Газорозподільна решітка апарата псевдозрідженого шару, що містить кільцевий каркас із змонтованими на ньому з нахилом до горизонталі та із зазором одна відносно одної прямими пластинами, між якими встановлено дистанційні елементи, яка відрізняється тим, що прямі пластини розташовано в радіальному напрямку решітки з утворенням всередині останньої круглого отвору, перекритого з верхнього боку решітки кільцевими пластинами, встановленими із...
Секція апарата псевдозрідженого шару
Номер патенту: 1550
Опубліковано: 16.12.2002
Автори: Єфіменко Володимир Віталійович, Магазій Петро Миколайович, Мікульонок Ігор Олегович, Корнієнко Ярослав Микитович
МПК: B01J 8/24
Мітки: секція, апарата, шару, псевдозрідженого
Формула / Реферат:
Секція апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташовані між колосниками паралельно їм похилі пластини, що частково перекривають одна одну і встановлені з можливістю зміни кута нахилу відносно горизонту, яка відрізняється тим, що кожна з пластин встановлена з можливістю повороту відносно...
