Спосіб компенсації реактивної потужності в мережах електропостачання
Номер патенту: 36163
Опубліковано: 10.10.2008
Автори: Коваленко Любов Рафаїлівна, Тараканов Олександр Володимирович
Формула / Реферат
Спосіб компенсації реактивної потужності в мережах електропостачання, який включає вимір струму і напруги ємнісного накопичувача, а також порівняння обмірюваних значень з заданими і керування потоком енергії ємнісного накопичувача за результатами порівняння, який відрізняється тим, що встановлений перетворювач реактивної потужності, сигнал від якого подається до блока керування з можливістю розрядки ємнісного накопичувача.
Текст

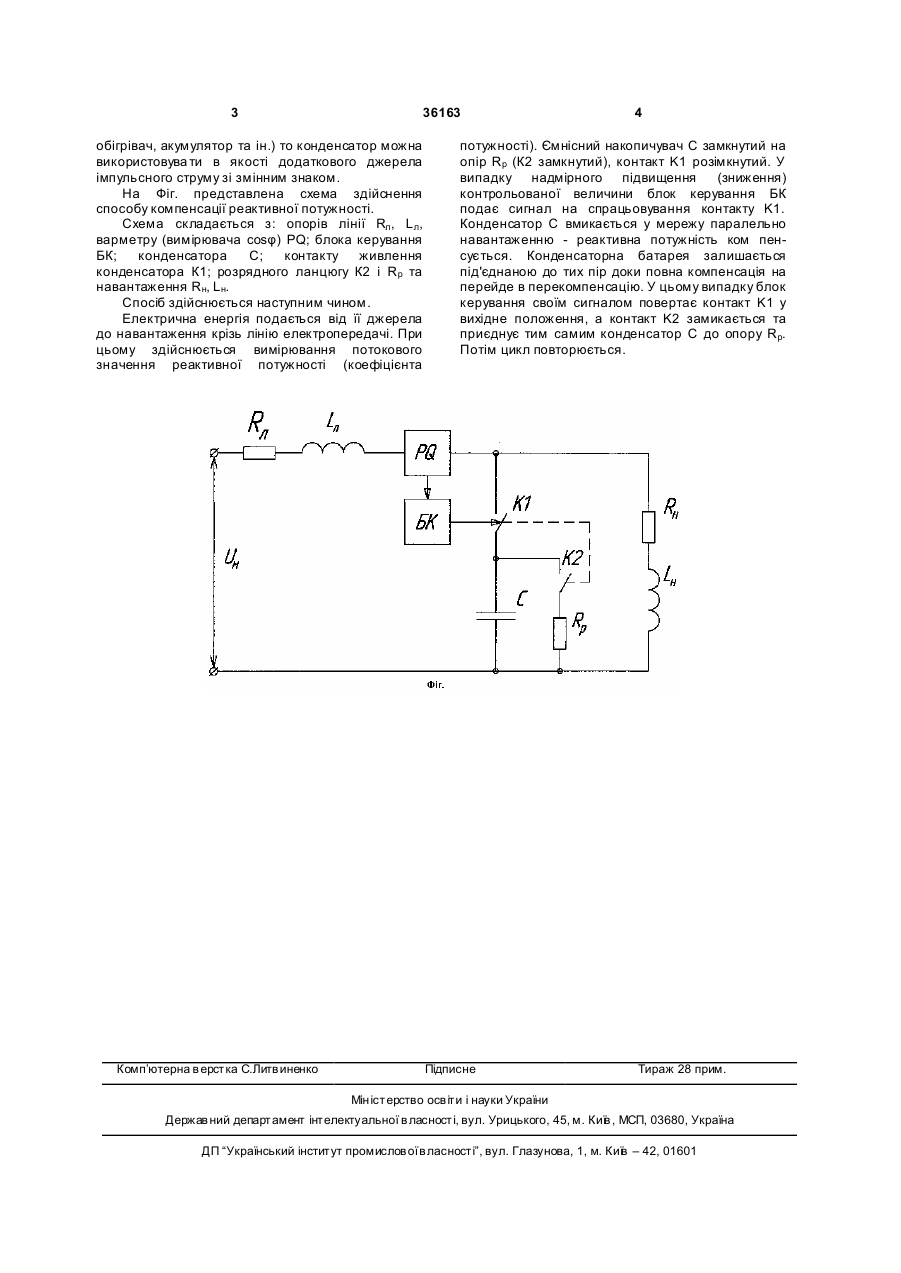

Спосіб компенсації реактивної потужності в мережах електропостачання, який включає вимір 3 36163 обігрівач, акумулятор та ін.) то конденсатор можна використовува ти в якості додаткового джерела імпульсного струму зі змінним знаком. На Фіг. представлена схема здійснення способу компенсації реактивної потужності. Схема складається з: опорів лінії Rл, Lл, варметру (вимірювача cosφ) PQ; блока керування БК; конденсатора С; контакту живлення конденсатора К1; розрядного ланцюгу К2 і Rp та навантаження Rн, Lн. Спосіб здійснюється наступним чином. Електрична енергія подається від її джерела до навантаження крізь лінію електропередачі. При цьому здійснюється вимірювання потокового значення реактивної потужності (коефіцієнта Комп’ютерна в ерстка C.Литв иненко 4 потужності). Ємнісний накопичувач С замкнутий на опір Rp (К2 замкнутий), контакт K1 розімкнутий. У випадку надмірного підвищення (зниження) контрольованої величини блок керування БК подає сигнал на спрацьовування контакту K1. Конденсатор С вмикається у мережу паралельно навантаженню - реактивна потужність ком пенсується. Конденсаторна батарея залишається під'єднаною до тих пір доки повна компенсація на перейде в перекомпенсацію. У цьому випадку блок керування своїм сигналом повертає контакт K1 у вихідне положення, а контакт K2 замикається та приєднує тим самим конденсатор С до опору R p. Потім цикл повторюється. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for compensation of reactive power in electrical networks
Автори англійськоюTarakanov Oleksandr Volodymyrovych, Kovalenko Liubov Rafailivna
Назва патенту російськоюСпособ компенации реактивной мощности в сетях электроснабжения
Автори російськоюТараканов Александр Владимирович, Коваленко Любовь Рафаиловна
МПК / Мітки
МПК: H02J 3/18
Мітки: компенсації, електропостачання, спосіб, потужності, мережах, реактивної
