Спечений твердий сплав

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 36265

Опубліковано: 17.02.2003

Завантажити PDF файл.

Формула / Реферат

Спечений твердий сплав, що містить карбід вольфраму, кобальт та нікель, який відрізняється тим, що масове співвідношення між нікелем і кобальтом становить 0,10,3, а вміст карбіду вольфраму у сплаві складає 8094 мас.%.

Текст

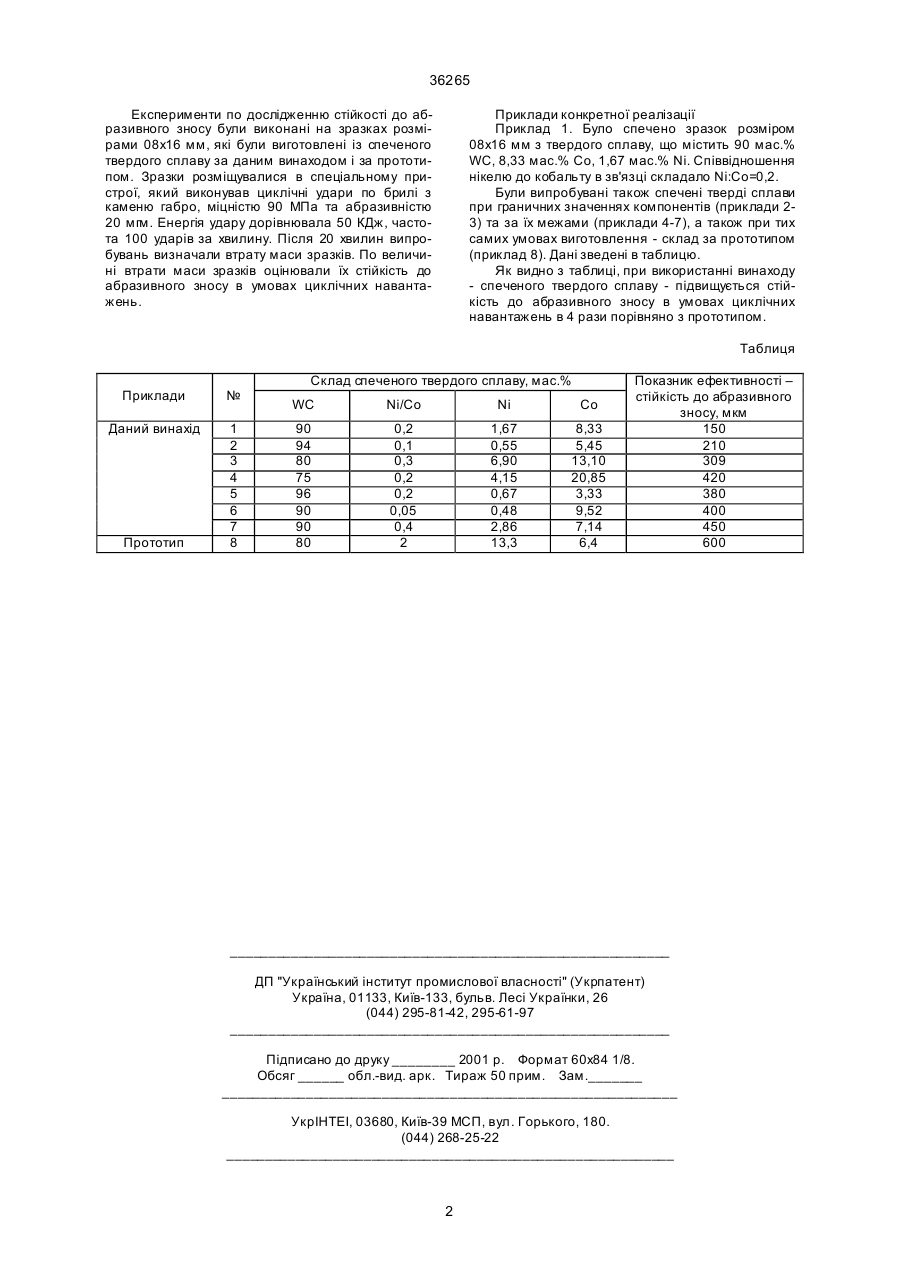

Спечений твердий сплав, що містить карбід вольфраму, кобальт та нікель, який відрізняється тим, що масове співвідношення між нікелем і кобальтом становить 0,1-0,3, а вміст карбіду вольфраму у сплаві складає 80-94 мас.%. (19) (21) 99116407 (22) 25.11.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Лисовський Анатолій Феліксович 36265 Експерименти по дослідженню стійкості до абразивного зносу були виконані на зразках розмірами 08х16 мм, які були виготовлені із спеченого твердого сплаву за даним винаходом і за прототипом. Зразки розміщувалися в спеціальному пристрої, який виконував циклічні удари по брилі з каменю габро, міцністю 90 МПа та абразивністю 20 мгм. Енергія удару дорівнювала 50 КДж, частота 100 ударів за хвилину. Після 20 хвилин випробувань визначали втрату маси зразків. По величині втрати маси зразків оцінювали їх стійкість до абразивного зносу в умовах циклічних навантажень. Приклади конкретної реалізації Приклад 1. Було спечено зразок розміром 08х16 мм з твердого сплаву, що містить 90 мас.% WC, 8,33 мас.% Co, 1,67 мас.% Ni. Співвідношення нікелю до кобальту в зв'язці складало Ni:Co=0,2. Були випробувані також спечені тверді сплави при граничних значеннях компонентів (приклади 23) та за їх межами (приклади 4-7), а також при тих самих умовах виготовлення - склад за прототипом (приклад 8). Дані зведені в таблицю. Як видно з таблиці, при використанні винаходу - спеченого твердого сплаву - підвищується стійкість до абразивного зносу в умовах циклічних навантажень в 4 рази порівняно з прототипом. Таблиця Приклади № Даний винахід 1 2 3 4 5 6 7 8 Прототип Склад спеченого твердого сплаву, мас.% WС Ni/Co Ni Co 90 94 80 75 96 90 90 80 0,2 0,1 0,3 0,2 0,2 0,05 0,4 2 1,67 0,55 6,90 4,15 0,67 0,48 2,86 13,3 8,33 5,45 13,10 20,85 3,33 9,52 7,14 6,4 Показник ефективності – стійкість до абразивного зносу, мкм 150 210 309 420 380 400 450 600 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2

Дивитися

Додаткова інформація

Назва патенту англійською

A sintered hard alloy

Автори англійською

Lysovskyi Anatolii Feliksovych

Назва патенту російською

Спеченный твердый сплав

Автори російською

Лисовский Анатолий Феликсович

МПК / Мітки

Автори: Мельник Анатолій Гордійович, Крамар Галина Михайлівна, Ольховатська Раіса Іванівна, Бодрова Людмила Гордіївна, Муль Олена Владленівна, Письменний Володимир Іванович, Ванда Микола Петрович

МПК: C22C 29/02

Мітки: твердий, спечений, сплав

Формула / Реферат:

Спеченный твердый сплав, содержащий карбидную основу, металлическую связку - никель, хром или титан, дисперсную добавку, отличающийся тем, что металлическая связка дополнительно содержит железо и один из компонентов ряда: медь или ниобий или молибден или кремний, а в качестве карбидной основы содержит карбид титана или карбид ванадия или карбид ниобия или их смесь в любом соотношении, в качестве дисперсной добавки содержит нитрид алюминия...

Попередній патент: Вакуумний підсилювач

Наступний патент: Упаковка виробів для паління

Випадковий патент: Система передачі кодованої інформації

В верх сторінки

Спечений твердий сплав

Формула / Реферат

Текст

Додаткова інформація

МПК / Мітки

Код посилання

Про сайт

Архіви

Контакти
