Комбінована броньова перешкода

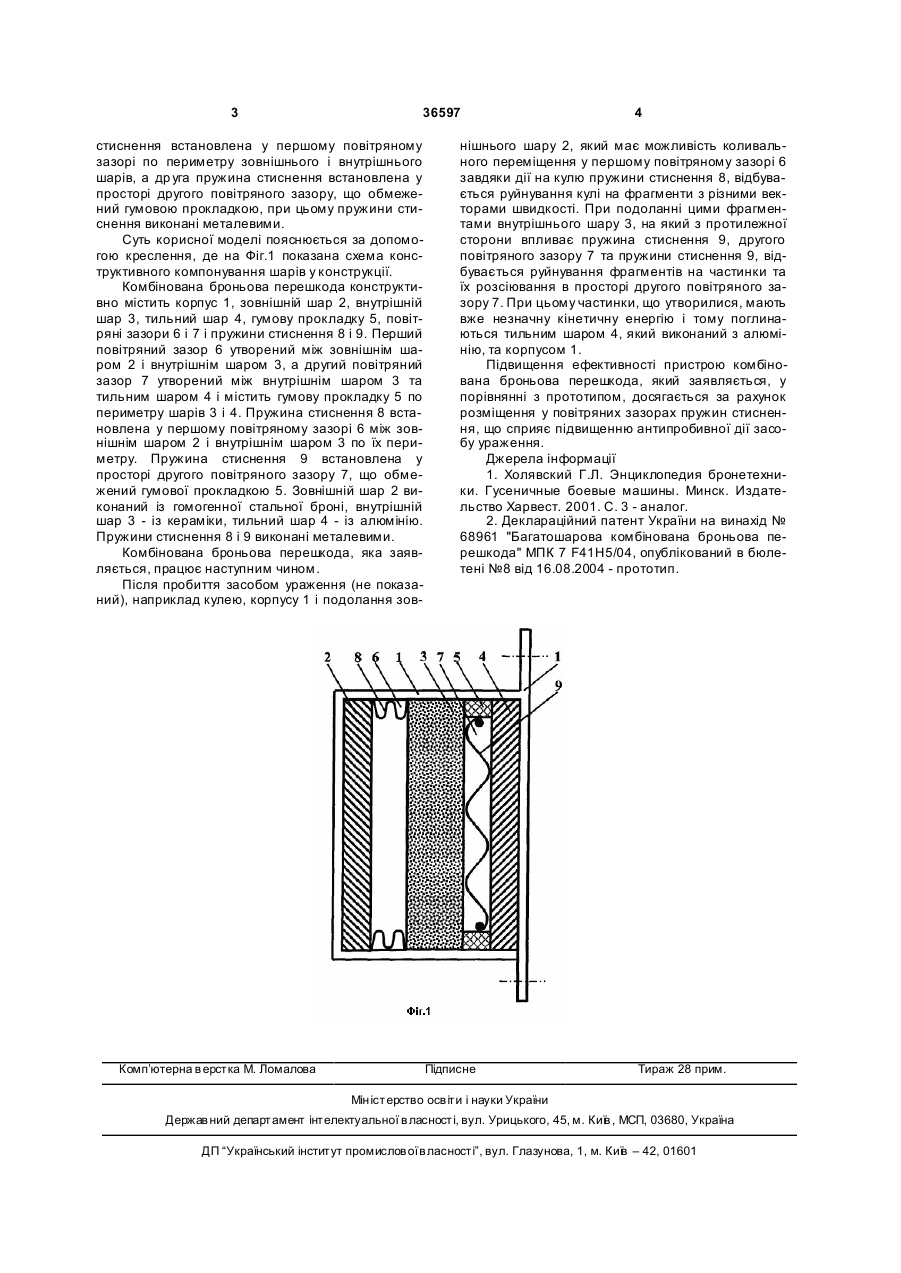

Комбінована броньова перешкода, що містить корпус, у якому розташовані зовнішній шар, внутрішній шар, тильний шар, гумова прокладка і повітряні зазори, причому перший з повітряних зазорів 3 36597 стиснення встановлена у першому повітряному зазорі по периметру зовнішнього і внутрішнього шарів, а др уга пружина стиснення встановлена у просторі другого повітряного зазору, що обмежений гумовою прокладкою, при цьому пружини стиснення виконані металевими. Суть корисної моделі пояснюється за допомогою креслення, де на Фіг.1 показана схема конструктивного компонування шарів у конструкції. Комбінована броньова перешкода конструктивно містить корпус 1, зовнішній шар 2, внутрішній шар 3, тильний шар 4, гумову прокладку 5, повітряні зазори 6 і 7 і пружини стиснення 8 і 9. Перший повітряний зазор 6 утворений між зовнішнім шаром 2 і внутрішнім шаром 3, а другий повітряний зазор 7 утворений між внутрішнім шаром 3 та тильним шаром 4 і містить гумову прокладку 5 по периметру шарів 3 і 4. Пружина стиснення 8 встановлена у першому повітряному зазорі 6 між зовнішнім шаром 2 і внутрішнім шаром 3 по їх периметру. Пружина стиснення 9 встановлена у просторі другого повітряного зазору 7, що обмежений гумової прокладкою 5. Зовнішній шар 2 виконаний із гомогенної стальної броні, внутрішній шар 3 - із кераміки, тильний шар 4 - із алюмінію. Пружини стиснення 8 і 9 виконані металевими. Комбінована броньова перешкода, яка заявляється, працює наступним чином. Після пробиття засобом ураження (не показаний), наприклад кулею, корпусу 1 і подолання зов Комп’ютерна в ерстка М. Ломалова 4 нішнього шару 2, який має можливість коливального переміщення у першому повітряному зазорі 6 завдяки дії на кулю пружини стиснення 8, відбувається руйнування кулі на фрагменти з різними векторами швидкості. При подоланні цими фрагментами внутрішнього шару 3, на який з протилежної сторони впливає пружина стиснення 9, другого повітряного зазору 7 та пружини стиснення 9, відбувається руйнування фрагментів на частинки та їх розсіювання в просторі другого повітряного зазору 7. При цьому частинки, що утворилися, мають вже незначну кінетичну енергію і тому поглинаються тильним шаром 4, який виконаний з алюмінію, та корпусом 1. Підвищення ефективності пристрою комбінована броньова перешкода, який заявляється, у порівнянні з прототипом, досягається за рахунок розміщення у повітряних зазорах пружин стиснення, що сприяє підвищенню антипробивної дії засобу ураження. Джерела інформації 1. Холявский Г.Л. Энциклопедия бронетехники. Гусеничные боевые машины. Минск. Издательство Харвест. 2001. С. 3 - аналог. 2. Деклараційний патент України на винахід № 68961 "Багатошарова комбінована броньова перешкода" МПК 7 F41Н5/04, опублікований в бюлетені №8 від 16.08.2004 - прототип. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
