Багатошарова комбінована броньова перешкода

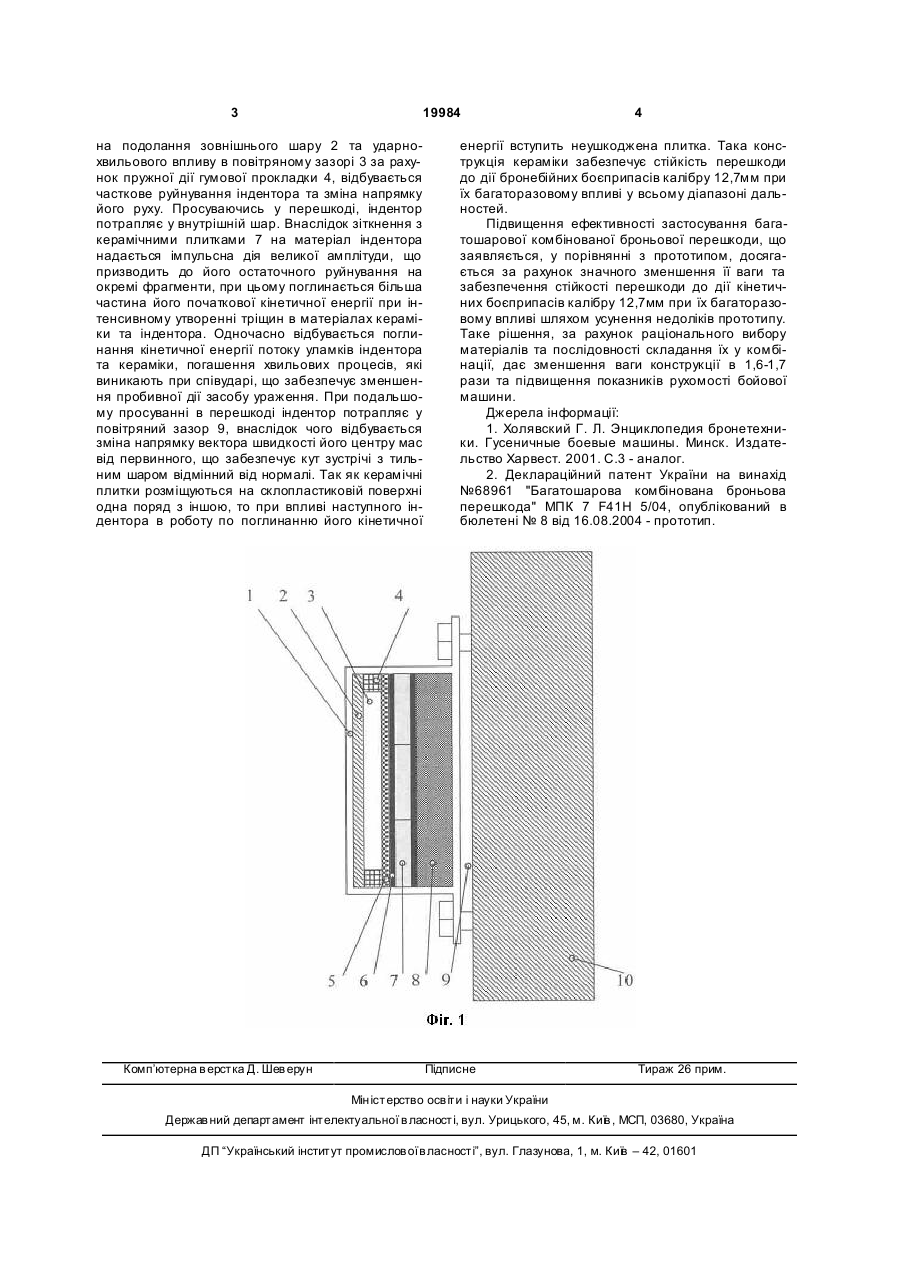

Багатошарова комбінована броньова перешкода, що містить зовнішній шар, внутрішній шар, виконаний із кераміки, тильний шар, при цьому зовнішній і внутрішній шари розташовані паралельно відносно один одного, яка відрізняється тим, що зовнішній шар виконаний із титанового сплаву, а як тильний шар виступає корпус бойової машини. (19) (21) u200605777 (22) 26.05.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Андрієнко Анатолій Михайлович, Зіркевич Валентин Миколайович, Данилюк Володимир Євгенович (73) НАЦІОНАЛЬНА АКАДЕМІЯ ОБОРОНИ УКРАЇНИ 3 19984 на подолання зовнішнього шару 2 та ударнохвильового впливу в повітряному зазорі 3 за рахунок пружної дії гумової прокладки 4, відбувається часткове руйнування індентора та зміна напрямку його руху. Просуваючись у перешкоді, індентор потрапляє у внутрішній шар. Внаслідок зіткнення з керамічними плитками 7 на матеріал індентора надається імпульсна дія великої амплітуди, що призводить до його остаточного руйнування на окремі фрагменти, при цьому поглинається більша частина його початкової кінетичної енергії при інтенсивному утворенні тріщин в матеріалах кераміки та індентора. Одночасно відбувається поглинання кінетичної енергії потоку уламків індентора та кераміки, погашення хвильових процесів, які виникають при співударі, що забезпечує зменшення пробивної дії засобу ураження. При подальшому просуванні в перешкоді індентор потрапляє у повітряний зазор 9, внаслідок чого відбувається зміна напрямку вектора швидкості його центру мас від первинного, що забезпечує кут зустрічі з тильним шаром відмінний від нормалі. Так як керамічні плитки розміщуються на склопластиковій поверхні одна поряд з іншою, то при впливі наступного індентора в роботу по поглинанню його кінетичної Комп’ютерна в ерстка Д. Шев ерун 4 енергії вступить неушкоджена плитка. Така конструкція кераміки забезпечує стійкість перешкоди до дії бронебійних боєприпасів калібру 12,7мм при їх багаторазовому впливі у всьому діапазоні дальностей. Підвищення ефективності застосування багатошарової комбінованої броньової перешкоди, що заявляється, у порівнянні з прототипом, досягається за рахунок значного зменшення її ваги та забезпечення стійкості перешкоди до дії кінетичних боєприпасів калібру 12,7мм при їх багаторазовому впливі шляхом усунення недоліків прототипу. Таке рішення, за рахунок раціонального вибору матеріалів та послідовності складання їх у комбінації, дає зменшення ваги конструкції в 1,6-1,7 рази та підвищення показників рухомості бойової машини. Джерела інформації: 1. Холявский Г. Л. Энциклопедия бронетехники. Гусеничные боевые машины. Минск. Издательство Харвест. 2001. С.3 - аналог. 2. Деклараційний патент України на винахід №68961 "Багатошарова комбінована броньова перешкода" МПК 7 F41Н 5/04, опублікований в бюлетені № 8 від 16.08.2004 - прототип. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
